網戸部材の仕様・寸法

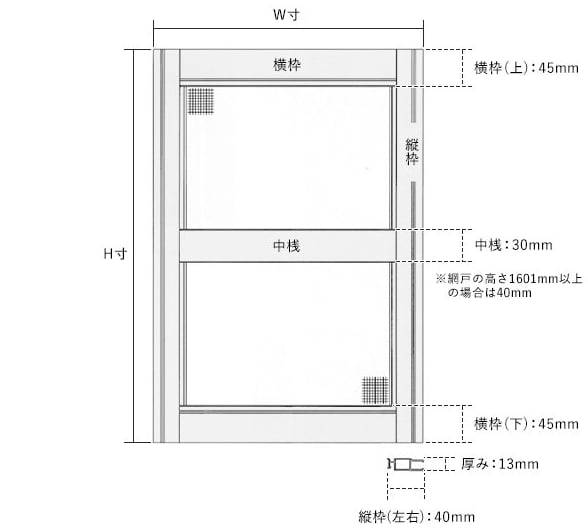

M型網戸(一般網戸)

標準タイプ

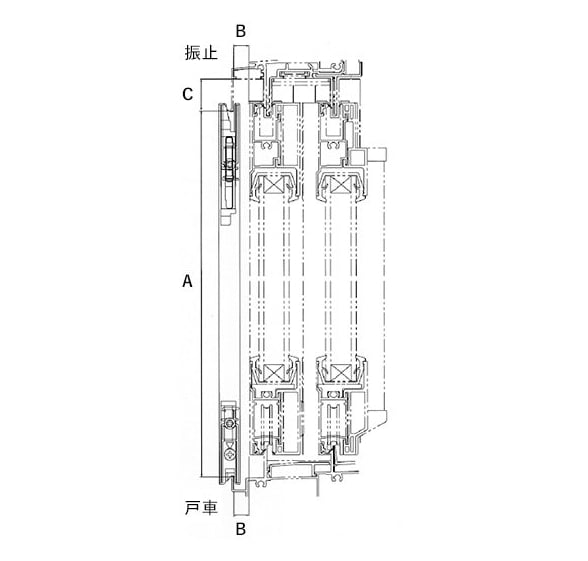

  • A:網戸レール内のり+12mmが網戸出来寸法。
  • B:採寸し網戸取付可/不可確認。(各メーカーにより違い有)
  • C:15mm以上(15mm未満では、上部掛代が少なくなります。)

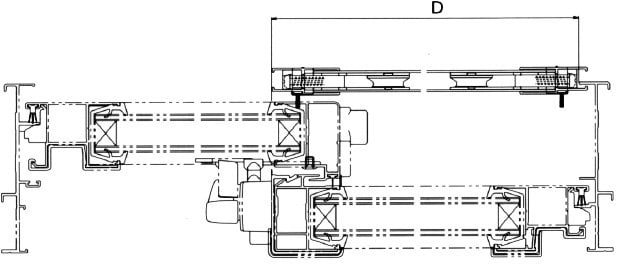

  • D:2枚建の場合 ガラス障子1枚寸法が網戸出来寸法。

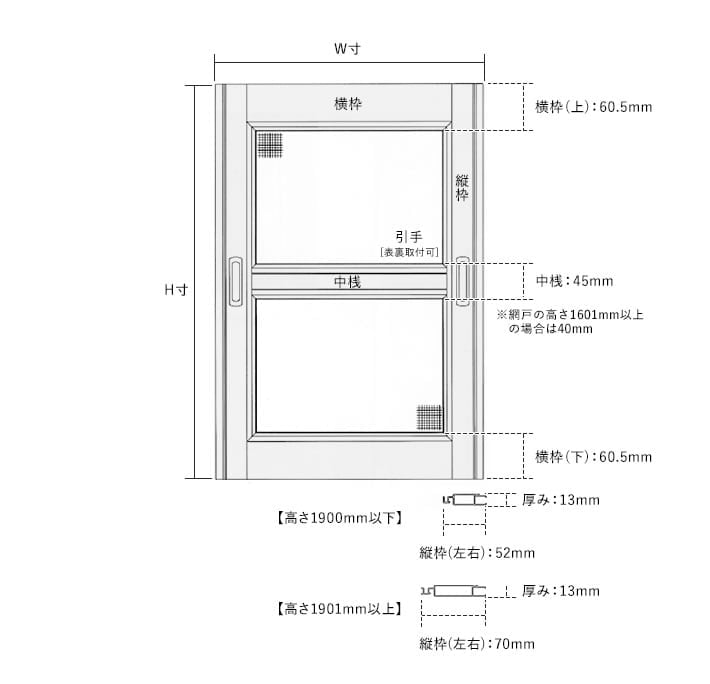

G型網戸(DX-2網戸)

枠太タイプ

  • A:網戸レール内のり+12mmが網戸出来寸法。
  • B:採寸し網戸取付可/不可確認。(各メーカーにより違い有)
  • C:15mm以上(15mm未満では、上部掛代が少なくなります。)

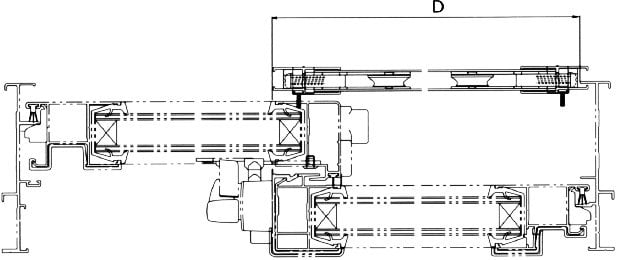

  • D:2枚建の場合 ガラス障子1枚寸法が網戸出来寸法。

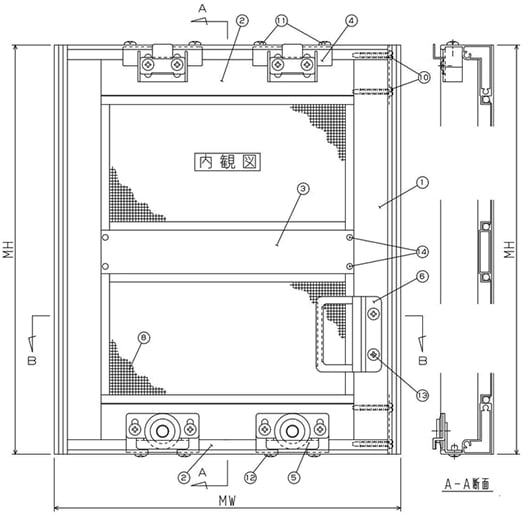

採寸図

2枚建
網戸出来寸法=ガラス障子1枚分の寸法

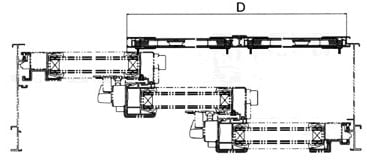

3枚建
網戸出来寸法=1/2が網戸1枚の出来寸法
※網戸2枚1組

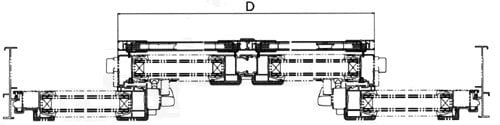

4枚建
網戸出来寸法=1/2が網戸1枚の出来寸法
※網戸2枚1組

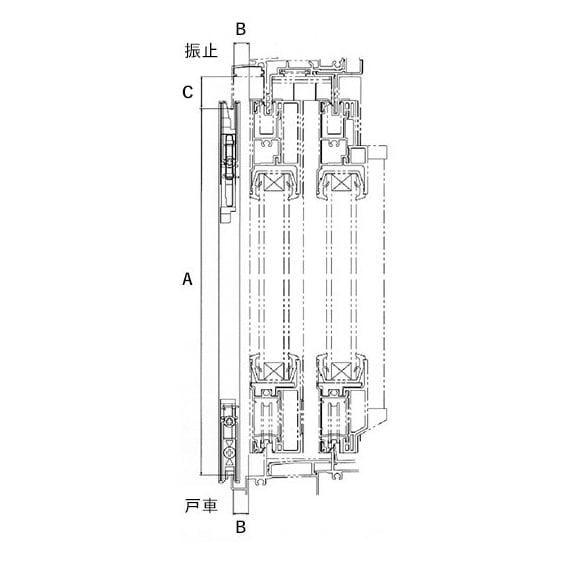

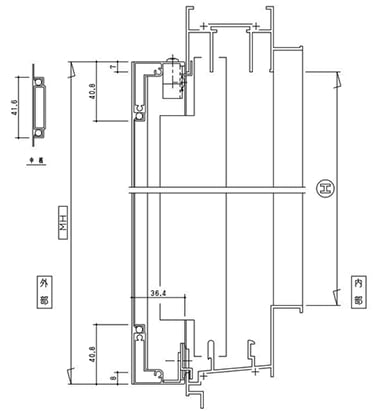

  • A:網戸レール内のり+12mmが網戸出来寸法。
  • B-1:偏芯振止を使用。
  • B-2:偏芯戸車を使用。
  • C:15mm以上(15mm未満では、上部掛代が少なくなります。)

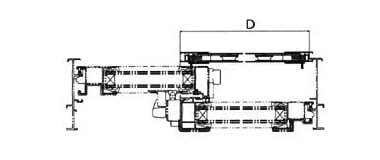

  • D:2枚建・3枚建・4枚建時の網戸出来寸法。

注)下レールの立ち上がりは、6mm以上必要。網戸とガラス障子の隙間は、モヘア又は防虫ゴムにて調整。モヘア種類(5mm・7mm・9mm・12mm・15mm)防虫ゴム(12mm)

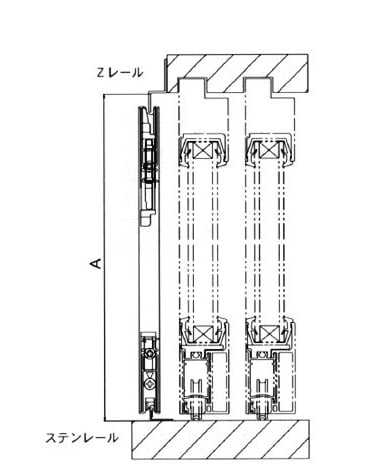

木造建築の場合

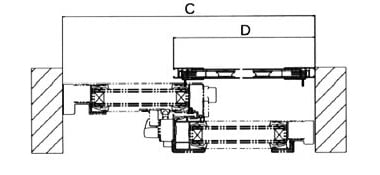

2枚建て
網戸出来寸法D=開口寸法Cの1/2+20mm

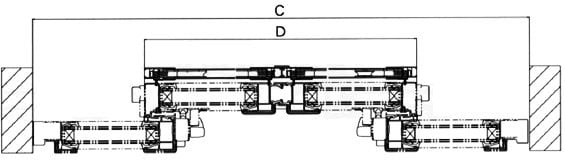

4枚建 網戸出来寸法=1/2が網戸1枚の出来寸法 ※網戸2枚1組

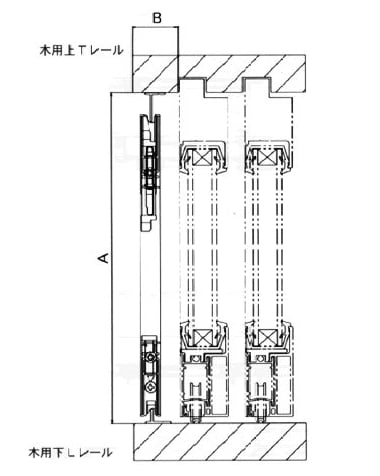

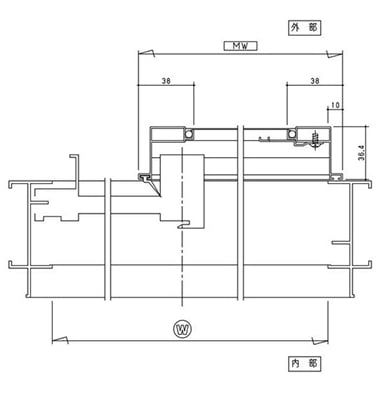

  • A:高さ開口寸法
    上部サッシの場合は、A-15mm出来寸法。
    上部フリーサイズの場合は、A-18mm出来寸法。
  • B:取付スペースは15mm以上必要。

注)A左右・中央の一番低い所の寸法を測定願します。網戸とガラス障子の隙間は、モヘア又は防虫ゴムにて調整。モヘア種類(5mm・7mm・9mm・12mm・15mm)防虫ゴム(12mm)

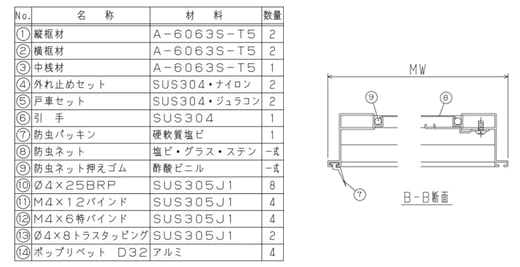

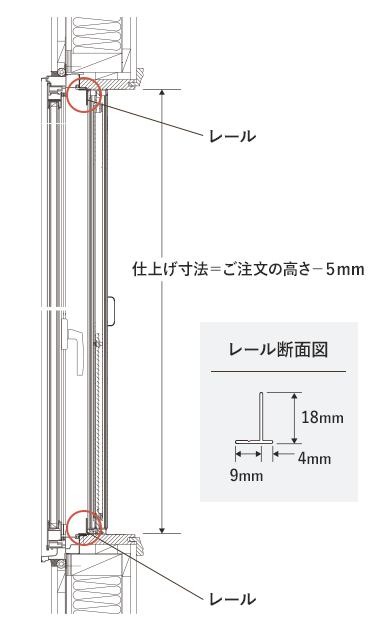

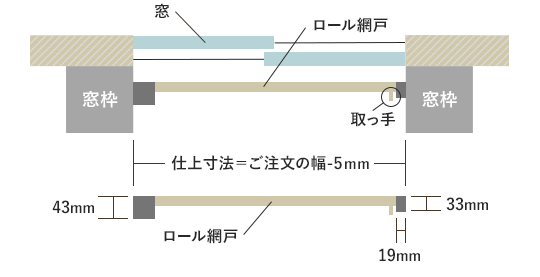

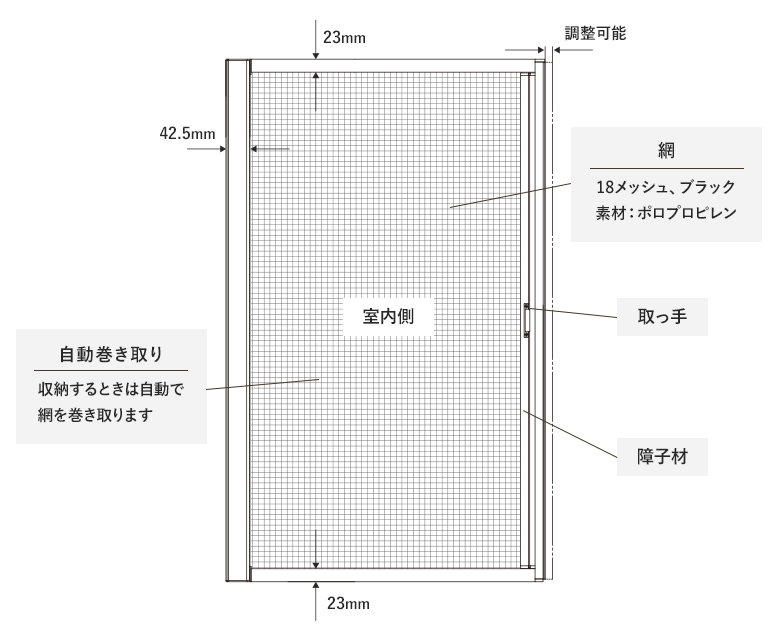

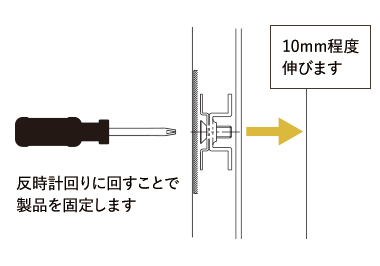

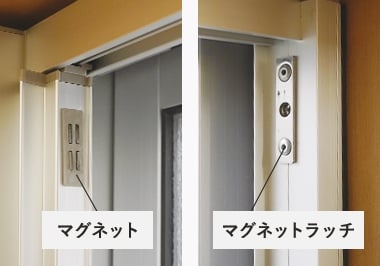

ロール網戸
