注文のための採寸方法

多機能遮熱ネットフレーム スマート窓クール® 注文のための採寸方法

遮熱ネットにフレームがついたスマート窓クールは、窓の大きさを測って入力するだけで、ぴったりサイズの製品がご注文いただけます。ネットがフレームにセットされた状態で届くので、取り付けは両面テープで窓に貼るだけ!窓のどの部分に取り付けるかによって採寸箇所が異なるため、ご注文前にご確認の上、正しいサイズでオーダーしてください。

オーダーに必要な寸法

  • 3クレセント錠
  • 下記の寸法を採寸し、
    1mm単位でご指定下さい。

    1. 1.製品高さ
    2. 2.製品幅
    3. 3.クレセント錠の寸法(必要に応じて)

    窓のどの部分に製品を取り付けるかによって採寸箇所が異なります。
    ※取付面に凹凸や突起などの障害物がある場所へは、取り付けができませんのでご注意ください。

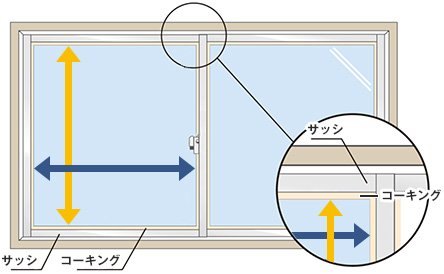

窓ガラスに取付ける場合

サッシ枠内側の、コーキングやパッキンの内側寸法を製品高さ・製品幅として指定します。
サッシに歪みがある場合もございますので、高さ・幅ともに2,3か所で採寸し、最小寸法をご指定ください。

窓ガラスに取付ける場合

※製造の都合上、製品の仕上がり寸法に±5mm以内の誤差が生じる場合がございます。予めご了承ください。
最大製作可能寸法は、幅1400mm×高さ2300mmです。

クレセント錠等の影響を受けるガラスに取付ける場合

  • クレセント錠
  • クレセント錠とは、一般的な引き違い窓などの中央に付いている鍵です。
    クレセント錠が重なる側の窓ガラスに製品を取付ける場合は、幅・高さに加えて、クレセント錠周辺の採寸が必要です。

クレセント錠部分を横から見た図
  • クレセント錠
  • Dの寸法を確認しましょう。

    ガラスの表面からクレセント錠受けまでの隙間寸法(図でDで示す長さ)を測ります。

    この部分が9mm以下の場合、フレームがそのまま入らないため、クレセント錠に合わせてフレームをカットした状態でお届けします。

D寸法が9mm以下の場合は、下記の寸法を確認しましょう。
  • クレセント錠受け
  • クレセント錠受け

    A・Bは、クレセント錠受けまでの寸法を入力してください。

AとBはそれぞれコーキング・パッキンの内側からクレセント錠受けまでの長さを測ります。
A+B+Hは製品高さと同じになるようにご指定ください。

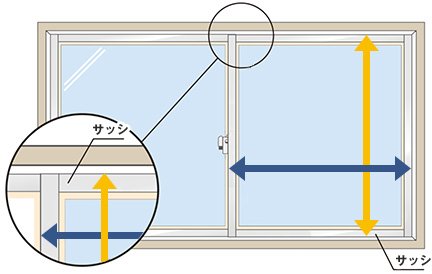

サッシに取付ける場合

サッシ枠外側の寸法を製品高さ・製品幅としてご指定ください。
サッシに歪みがある場合もございますので、高さ・幅ともに2,3か所で採寸し、最小寸法をご指定ください。

サッシに取付ける場合

※製造の都合上、製品の仕上がり寸法に±5mm以内の誤差が生じる場合がございます。予めご了承ください。
※サッシは15mm以上の幅が必要です。
最大製作可能寸法は、幅1400mm×高さ2300mmです。

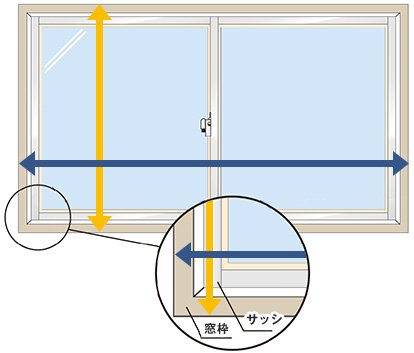

窓枠に取付ける場合

窓枠外側の寸法を製品高さ・製品幅としてご指定ください。
窓枠に歪みがある場合もございますので、高さ・幅ともに2,3か所で採寸し、最小寸法をご指定ください。

窓枠付けの場合

※製造の都合上、製品の仕上がり寸法に±5mm以内の誤差が生じる場合がございます。予めご了承ください。
※窓枠は15mm以上の幅が必要です。
最大製作可能寸法は、幅1400mm×高さ2300mmです。

商品詳細

  • 製品表面
  • 製品裏面

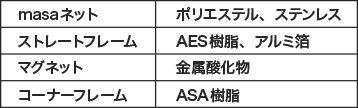

製品部材と材質

各部材の寸法

  • ストレートフレームの寸法図
  • フレーム側マグネットの寸法図
  • 窓側マグネット(両面テープ付)の寸法図
  • コーナーフレームの寸法図
