タチカワブラインドベネシャンブラインド VS 商品仕様

ベネシャンブラインド VS

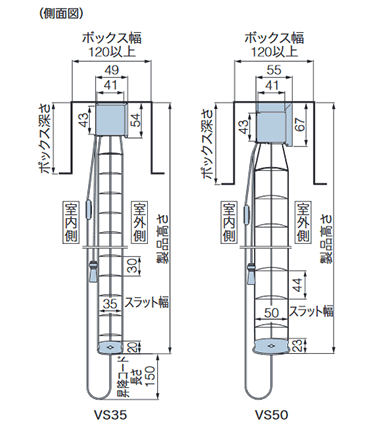

仕様と構造

単位:mm

部品名と材質

部品名 材質 カラー
1.取付けブラケット 塗装鋼板成形品 スラットカラーと同系色
2.ヘッドボックス 塗装鋼板成形品 スラットカラーと同系色
3.ボックスキャップ 樹脂成形品 乳白色
4.チルターギヤ 樹脂成形品、他 ホワイト
5.チルターカバー 金属成形品 シルバー
6.ストッパー 金属成形品 シルバー
7.コードサポート 樹脂成形品、他 ホワイト
8.スラット 耐食アルミ合金 -
9.スラット押さえ 樹脂成形品 クリアー
10.開閉コード 化学繊維 スラットカラーと同系色
11.コードイコライザー 樹脂成形品 クリアー
12.レベルタッセル 樹脂成形品 クリアー
13.チルトタッセル 樹脂成形品 クリアー
14.ラダーコード 化学繊維 スラットカラーと同系色
15.昇降コード 化学繊維 スラットカラーと同系色
16.ボトムレール 塗装鋼板成形品 スラットカラーと同系色
17.ボトムキャップ 樹脂成形品 乳白色
18.テープホルダー 樹脂成形品 クリアー

製作可能寸法

スラット幅 製品幅 (W)mm 製品高さ (H)mm 製作可能面積(平米)
35mm 480~4000 120~4000 9.0
50mm

昇降コード・ラダーコードの本数

製品幅 mm ラダーコード 昇降コード
480~630 2本 2本
640~1000
1010~1900 3本
1910~2000 4本
2010~3200 5本 3本
3210~4000 7本

製品重量の目安

スラット幅 製品重量の目安 kg
35mm [製品幅(m)×製品高さ(m)×0.5]+[製品幅(m)×1.04]+0.8
50mm [製品幅(m)×製品高さ(m)×0.6]+[製品幅(m)×1.15]+0.8

たたみ代の目安

スラット幅 たたみ代の目安 mm
35mm 製品高さ(mm)×0.020+90
50mm 製品高さ(mm)×0.014+90

取り付けブラケット

  • VS35用
  • VS50用
取り付けブラケット個数
製品幅 mm ブラケット個数
480~1800 2個
1810~3000 3個
3010~4000 4個

操作位置
