寸法の測り方
製品の高さは、取付けブラケットの
上端～ボトムレールの下端となります。
-

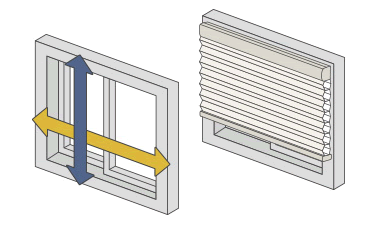

正面付け窓枠の外側にハニカムスクリーンを取付ける場合
幅・高さとも窓枠の外側寸法以上をハニカムスクリーンの製品サイズとしてご指定下さい。
-

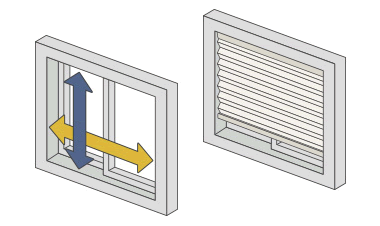

天井付け窓枠の内側にハニカムスクリーンを取付ける場合
幅・高さとも窓枠の内側寸法から10mm程度差し引いて下さい。
必ずお読み下さい
ハニカムスクリーンのスクリーン幅は
製品幅より4mm程度小さくなります。
※両側に2mm程度の隙間ができます。
取付方法
標準・ペア・コードレス仕様の場合
STEP1
ブラケットの取付け
製品の両端から4cm内側に、ネジでブラケットを固定します。ブラケットが3個以上ある場合は、両端を基準に間隔が均等になるように取り付けてください。
※壁や天井に取付ける場合は、下地が入っていることをご確認ください。また、窓枠との段差がある場合はブラケットスペーサー（オプション）をお使いください。
-
正面付けの場合
-
天井付けの場合
STEP2
製品の取付け

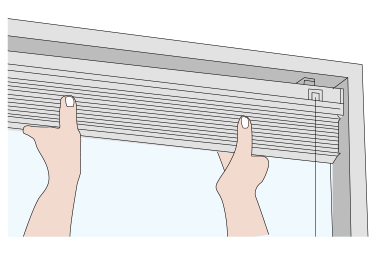

ネジで固定したブラケットの手前のツメに製品のヘッドボックスを引っかけ、カチッと音がするまで押し込んでください。
つっぱり仕様の場合
STEP1
プレート受けの貼付け

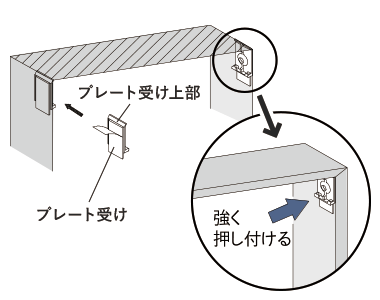

取付け位置を決めたら、プレート受けの上部を天井面に合わせ、ツメ側が下になるように、左右の壁面へ付属の両面テープで貼り付けます。
※左右のプレート受けは、高さと奥行きが揃うよう、正確に位置を測って取り付けてください。
※貼り付ける前に、取付け箇所のほこりや汚れをきれいに拭き取ってください。
STEP2
ヘッドボックスのはめ込み

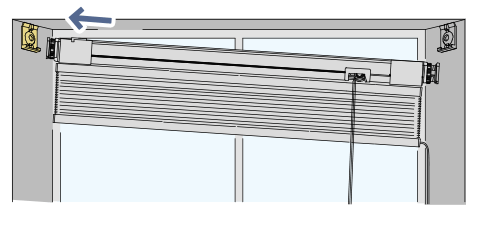

1.レバーが壁面側に倒れていることを確認し、左右のサイドブラケットをプレート受けのツメにのせます。
2.左右のすき間が均等になるように、製品の位置を調整します。
STEP3
ヘッドボックスの固定
-
1.左右のダイヤルを固くなるまで、左右均等に指で回します。
-
2.イラストのようにレバーを内側に倒すと、ヘッドボックスが固定されます。
-
3.ボックスカバーをスライドさせて、つっぱり部分をカバーしたら取付け完了。
