サイズの選び方と取付方法

調光ロールスクリーンqoopの\取付方法を動画でcheck/

サイズの選び方

取付方法の種類

ロールスクリーンには3つの取付け方法があります。

  • 正面付け(窓枠を覆うよう取付け)
    正面付け

    窓枠を覆うように取付けます。隙間からの光漏れや、外からの視線をカットします。

  • 天井付け(窓枠内側に取付け)
    天井付け

    窓枠内側に取付けます。すっきりとした見た目で、お部屋に圧迫感を与えません。

  • カーテンレール付け(窓枠を覆うよう取付け)
    カーテンレール付け

    専用の部品でカーテンレールに取付けます。壁面や窓枠に穴を空けずに施工できます。
    ※カーテンレール取付け用金具が付属します。

サイズ選びの目安

  • 正面付け(窓枠を覆うよう取付け)
    正面付け

    幅・高さともに、窓枠外側寸法よりも5~10cm程度大きいサイズがおすすめです。

  • 天井付け(窓枠内側に取付け)
    天井付け

    幅・高さともに、窓枠内側寸法から5~10mm程度小さいサイズがおすすめです。

  • カーテンレール付け(窓枠を覆うよう取付け)
    カーテンレール付け

    幅は窓枠外側寸法よりも5~10cm程度大きいサイズに。高さはカーテンレールの下辺から窓枠外側の下辺までを測り、その寸法より5cm程度大きいサイズがおすすめです。

製品高さは、最小30cmまで
対応可能です。

ロールスクリーンは余った生地が製品上部のローラーに収納されます。そのため、製品高さ最大185cm・210cmいずれかの商品でも最小30cmの窓まで、お好みの位置に高さを調整してご使用いただけます。

ちょうどいい幅サイズが無い時は?

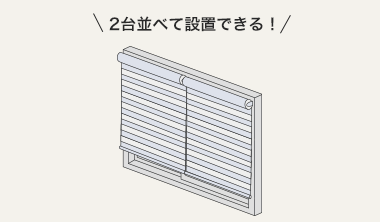

  • 2台並べて設置できる!
  • 1台ではご自宅の窓のサイズと合わない時は、横に2台並べて設置してもOK!qoopは幅60cm、90cm、165cm、180cmの4種類から選べるので、例えば横幅120cmの窓なら、60cm幅を2台並べて設置すると綺麗に収まります。

    2台並べて設置する時の注意点
    スクリーンを全て降ろした時、2台の柄の位置が揃わない場合があります。また、2台の生地の間には約46mm程度のすき間が生じますのでご注意下さい。

柄の位置が揃わない可能性があります

床タイル

2台の間に約46mmのすき間が生じます

床タイル

取付方法

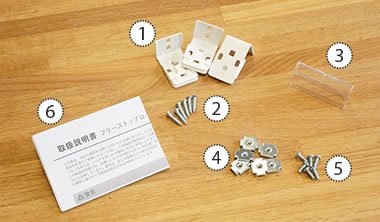

付属品の確認

  • 1.取付けブラケット
    2.取付けブラケット用ビス
    3.操作グリップ
    4.カーテンレール取付け金具
    5.カーテンレール取付け金具用ビス
    6.取扱説明書

    ※取付け金具及びビスは、製品サイズに必要な個数分付属します。

qoopの取付方法

写真や図はカバーレス仕様(幅60、90、165cm)
になります。
ヘッドカバー付き仕様(幅180cm)も
取付けの手順は同様です。

STEP1 ブラケットの取付け

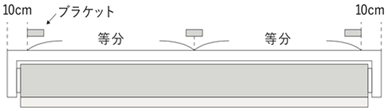

1.ブラケットの取付け位置を確認する

ブラケットの取付け位置は製品の両端から10cm程度内側が適当です。
ブラケットが3個ある場合は、その間に等間隔で取付けます。

ブラケットを等間隔で取付ける
2.ブラケットを付属のビスで取付ける

付属のビスを使って、それぞれのブラケットが水平になるように取付けます。
正面付と天井付で取付ける向きが異なりますので、下記の写真を参考にして下さい。

  • 正面付
    正面付
  • 天井付
    天井付
カーテンレールに取付ける場合
仮止めする

ブラケットのビス穴2箇所に、カーテンレール取付け金具を固定ネジで仮止めします。

カーテンレール金具をカーテンレールの溝に入れる

カーテンレールからキャップとランナーを抜き、仮止めしたカーテンレール金具をカーテンレールの溝に入れます。

固定ネジを締める

ブラケットの位置を確認し、固定ネジを締めます。全てのブラケットを固定したら、カーテンレールにキャップを付けます。

STEP2 ロールスクリーン本体の取付け

1.ブラケットに本体を引っ掛ける

取付けブラケットのツメにロールスクリーン本体のヘッドフレーム上部を引っ掛けます。

  • ブラケットのツメにヘッドフレーム上部を引っ掛ける
  • ブラケットのツメにヘッドフレーム上部を引っ掛ける
2.ロールスクリーンを
ブラケットにはめ込む

ロールスクール本体を奥に押しながら矢印の方向に持っていき、
「カチッ」と音がするまで押し上げます。

  • 音がするまで押し上げる
  • 音がするまで押し上げる

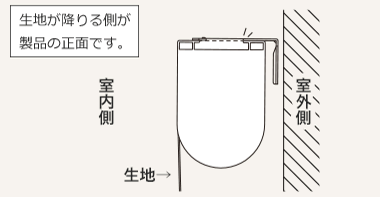

製品の向きにご注意下さい
  • カバーレス仕様(幅60、90、165cm)
  • ヘッドカバー付き仕様(幅180cm)

STEP3 操作グリップの取付け

操作グリップをボトムバーの中央に差し込んで下さい。
※操作グリップは必ず中央に取付けて下さい。
中央以外の場所に取付けて操作した場合、巻きズレが起こり製品の故障の原因となります。

  • 操作グリップを下から差し込む
