立川機工ファーステージ アルミブラインド 商品仕様

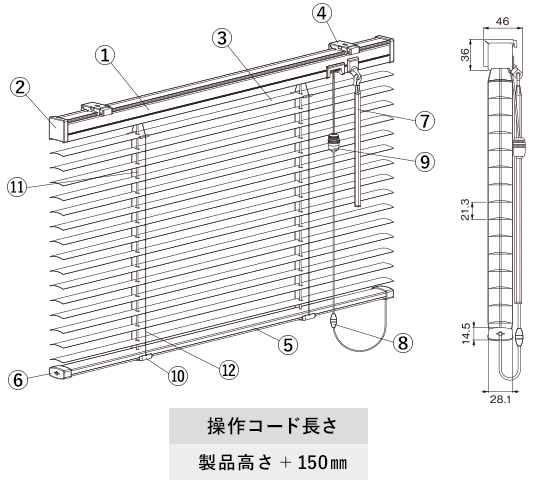

仕様と構造
単位：mm

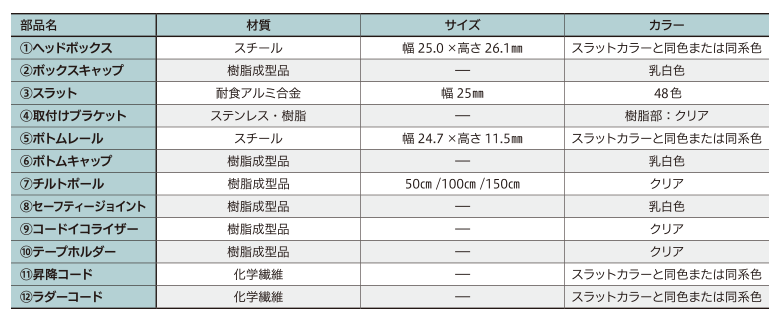

部品名と材質
| 部品名 |
材質 |
カラー |
| 1.ヘッドボックス |
スチール |
スラットカラーと同色または同系色 |
| 2.ボックスキャップ |
樹脂成形品 |
乳白色 |
| 3.スラット |
耐食アルミ合金 |
- |
| 4.取付ブラケット |
ステンレス・樹脂 |
樹脂部：クリア |
| 5.ボトムレール |
スチール |
スラットカラーと同色または同系色 |
| 6.ボトムキャップ |
樹脂成形品 |
乳白色 |
| 7.チルトポール |
ポリカーボネート |
クリア |
| 8.セーフティージョイント |
樹脂成形品 |
乳白色 |
| 9.コードイコライザー |
樹脂成形品 |
クリア |
| 10.テープホルダー |
樹脂成形品 |
乳白色 |
| 11.昇降コード |
化学繊維 |
スラットカラーと同色または同系色 |
| 12.ラダーコード |
化学繊維 |
スラットカラーと同色または同系色 |
製作可能寸法
| 商品幅(W)cm |
商品高さ(H)cm |
製作可能面積(平米) |
| 15～260 |
11～300 |
6.0 |

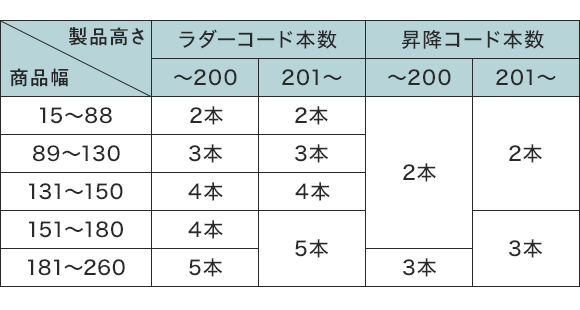

昇降コード・ラダーコードの本数
| →製品高さ(cm) |
ラダーコード本数 |
昇降コード本数 |
| ↓製品幅(cm) |
～200 |
201～ |
～200 |
～201 |
| 15～88 |
2本 |
2本 |
2本 |
2本 |
| 89～130 |
3本 |
3本 |
| 131～150 |
4本 |
4本 |
| 151～180 |
5本 |
3本 |
| 181～260 |
5本 |
3本 |
製品重量の目安
製品重量 (kg) ＝ 製品幅(m)×0.75+製品幅(m)×製品高さ(m)×0.5

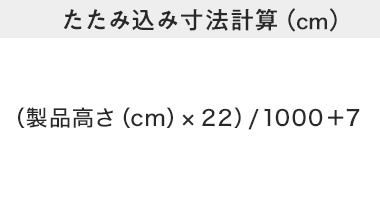

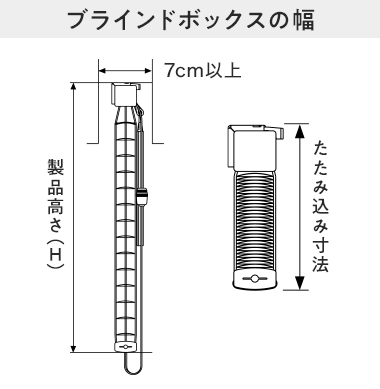

たたみ代の目安
たたみ代 (cm) ＝ 製品高さ (cm)×0.022+7

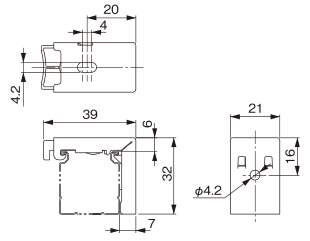

ブラケット仕様
-
-

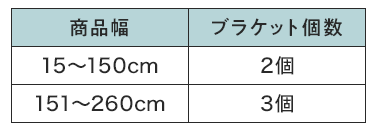

必要ブラケット個数
| 製品幅(cm) |
ブラケット個数 |
| 15～150 |
2個 |
| 151～260 |
3個 |

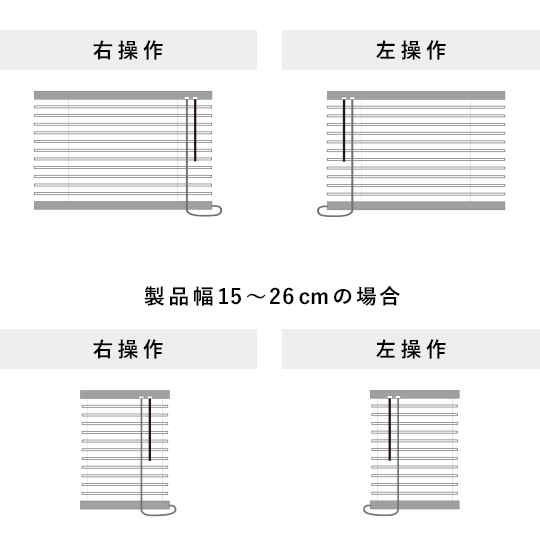

操作位置
