タチカワブラインド ウッドブラインド(木製ブラインド)アフタービート
チェーンアクア・チェーンタッチアクア 商品仕様
アフタービートシリーズ
商品仕様ページ一覧
商品仕様ページ一覧

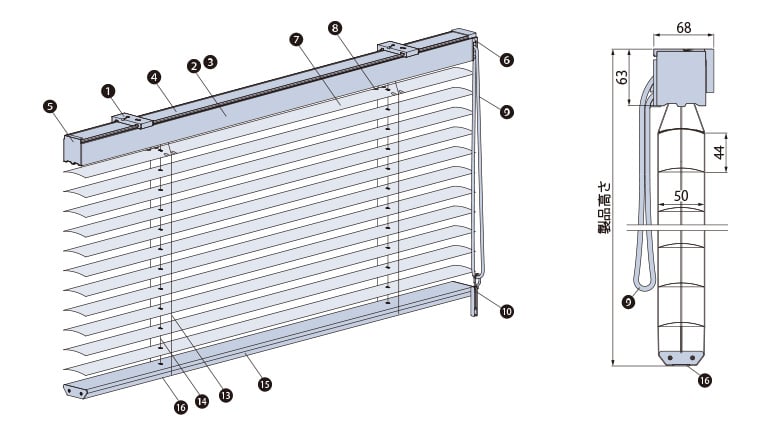

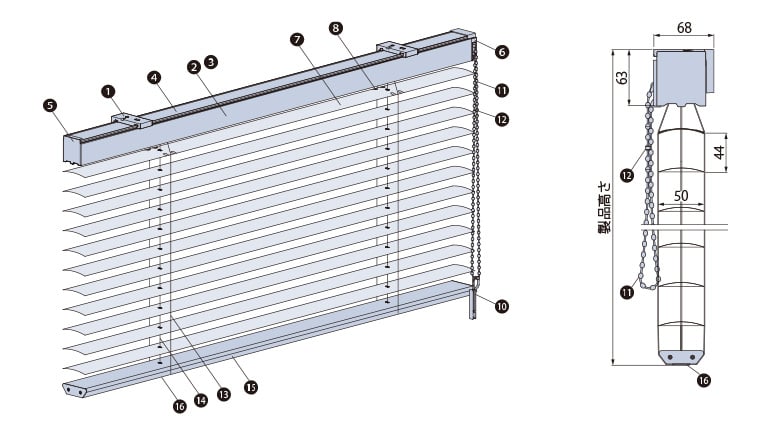

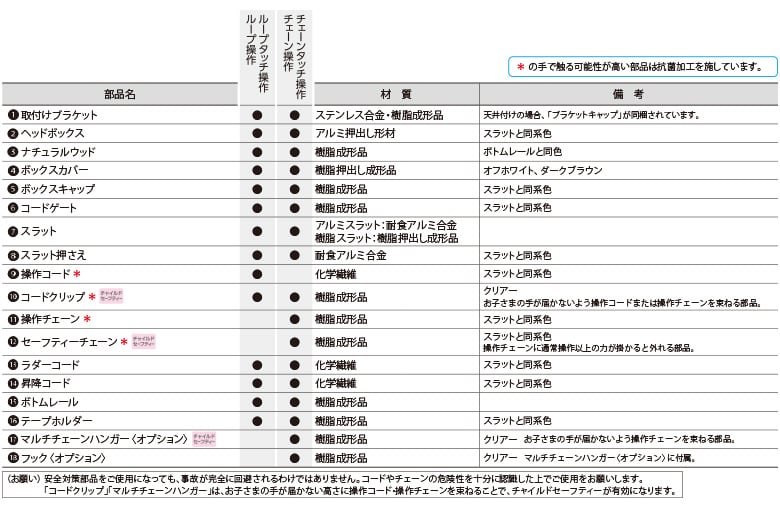

構造と部品
単位:mm
![アフタービートチェーンアクア構造図](../../../base/img/second/blind/tachikawa/siyou_afterbeat_a/struct01.gif)
![アフタービートチェーンタッチアクア構造図](../../../base/img/second/blind/tachikawa/siyou_afterbeat_a/struct02.gif)
![部品名・材質・カラー](../../../base/img/second/blind/tachikawa/siyou_afterbeat_a/struct03.gif)
![部品名・材質・カラー](../../../base/img/second/blind/tachikawa/siyou_afterbeat_a/struct04.gif)

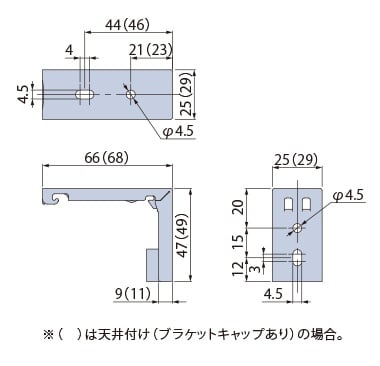

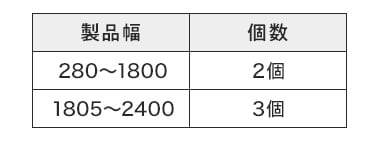

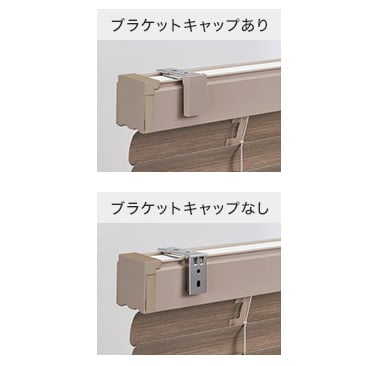

取付けブラケットの寸法と個数
単位:mm
![取付けブラケットの寸法](../../../base/img/second/blind/tachikawa/siyou_afterbeat_a/bracket01.gif)
![取付けブラケットの個数](../../../base/img/second/blind/tachikawa/siyou_afterbeat_a/bracket02.gif)
製作可能寸法

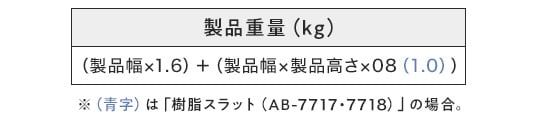

製品重量
下記は計算式のため実際の重量と誤差が生じる場合があります。あくまで目安としてご使用ください。
また、各計算式の製品幅、製品高さの数値はメートル(m)単位で計算して下さい。
![製品重量](../../../base/img/second/blind/tachikawa/siyou_afterbeat_a/weight.gif)

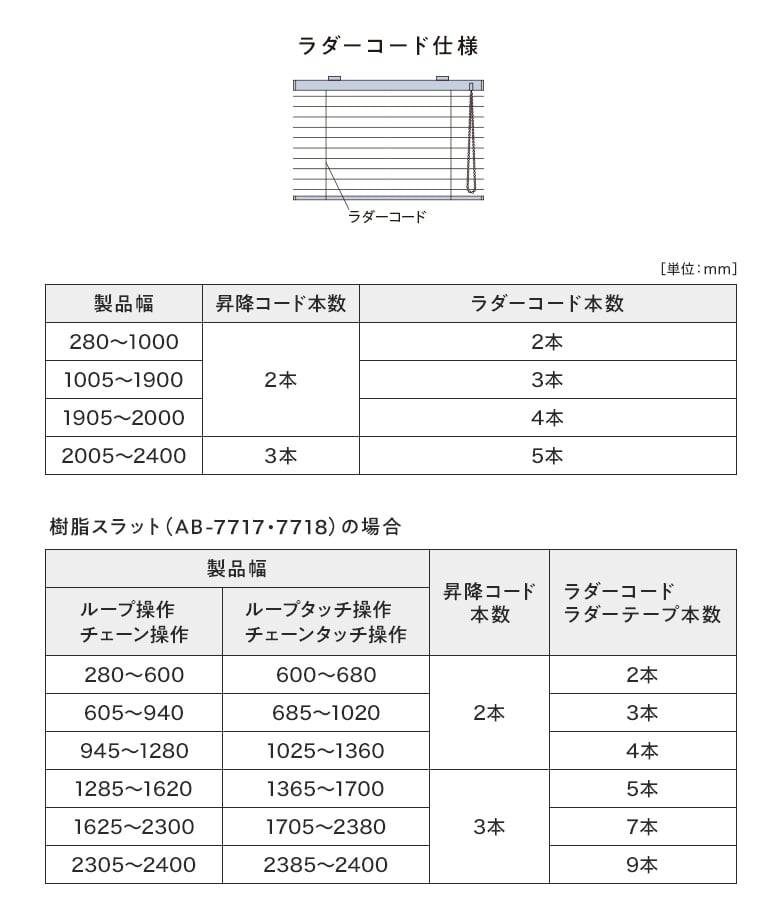

ラダーコードの本数
製品幅によってラダーコードの本数が異なります。
![ラダーコード・ラダーテープの本数](../../../base/img/second/blind/tachikawa/siyou_afterbeat_a/ladder.gif)

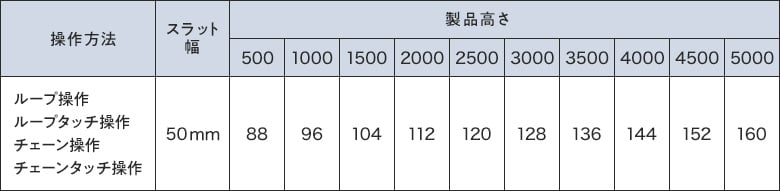

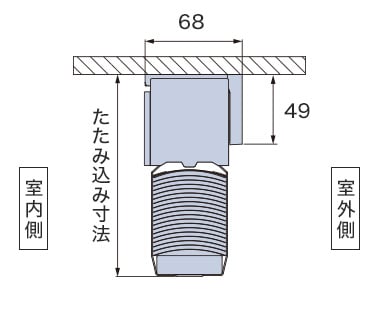

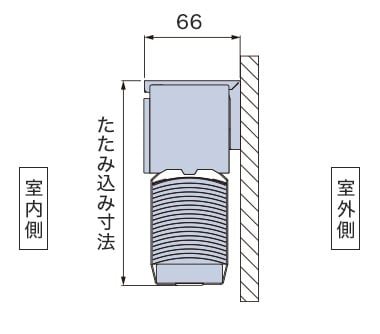

たたみ込み寸法の目安
ブラインドを全てたたみ上げた時の、ブラケット上端からボトムレール下端までの寸法です。
下記は計算式のため実際の寸法と誤差が生じる場合があります。あくまで目安としてご使用ください。
![たたみ込み寸法の目安](../../../base/img/second/blind/tachikawa/siyou_afterbeat_a/fold.gif)

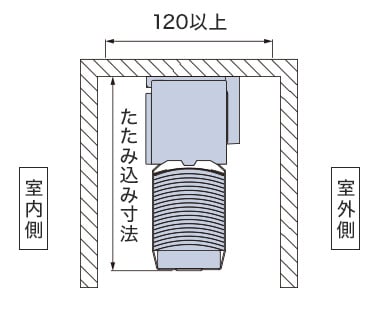

カーテンボックスに
取付ける場合
![カーテンボックスの幅](../../../base/img/second/blind/tachikawa/siyou_afterbeat_a/ctbox.gif)
