立川機工タピオ アルミブラインド 商品仕様

浴室タイプ

仕様と構造

単位:mm
※図はスラット幅25mmの場合

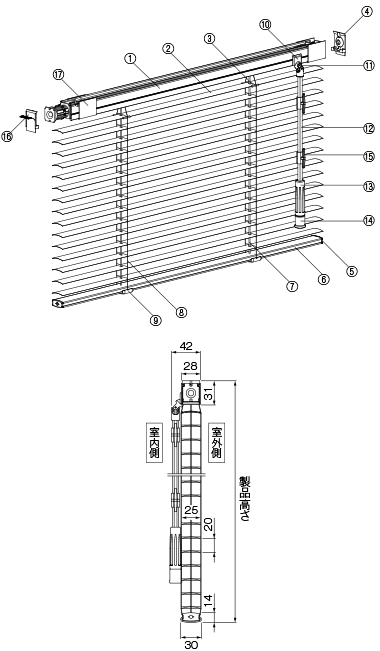

  • ワンポール式

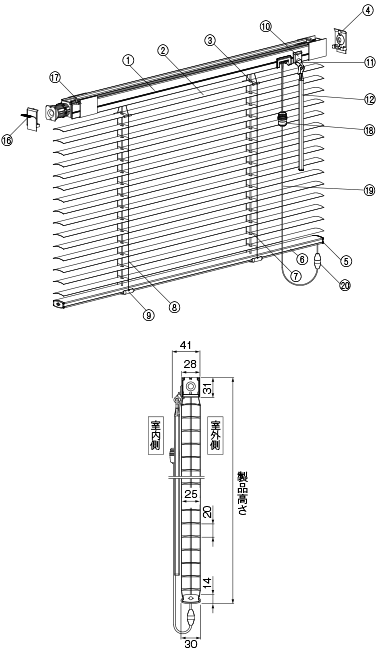

  • ポール式

部品名と材質

部品名 材質
1.ヘッドボックス ※ アルミ押出し形材
2.スラット 耐食アルミ合金
3.スラット押さえ 樹脂成形品
4.プレート受け
5.ボトムキャップ 樹脂成形品
6.ボトムレール ※ 樹脂成形品
7.昇降コード ※ アルミ押出し形材
8.ラダーコード ※ 化学繊維
9.テープホルダー 化学繊維
10.チルトカバー 樹脂成形品
11.チルトギア ステンレス合金、樹脂成形品
12.チルトポール ※ 樹脂成形品
13.グリップ ※ 樹脂成形品、他
14.イコライザー ※ 樹脂成形品
15.コードフック 樹脂成形品
16.両面テープ 樹脂成形品
17.ボックスカバー 樹脂成形品
18.コードイコライザー ※ 樹脂成形品
19.操作コード ※ 化学繊維
20.セーフティージョイント 樹脂成形品

※の部分は、フッ素コートの場合は、抗菌仕様になります。

製作可能寸法

スラット幅 操作方法 製品幅 (W)mm 製品高さ (H)mm 製作可能面積(平米)
25mm ワンポール式 450~1800 450~1800 3.24
ポール式
15mm ワンポール式 390~1800
ポール式

昇降コード・ラダーコードの本数

スラット幅→ スラット幅25mm スラット幅15mm
製品幅 mm↓ ラダーコード 昇降コード ラダーコード 昇降コード
390~660 2本 2本 2本 2本
670~800 2本 3本
810~1060 3本 3本
1070~1300 3本 4本
1310~1460 4本 4本
1470~1800 4本 5本 3本

製品重量の目安

製品重量 (kg) = [製品幅(m)×0.75]+[製品幅(m)×製品高さ(m)×0.5]

たたみ込みの目安

製品高さ→
スラット幅↓
110 800 1200 1800
25mm 65 85 100 115
15mm 65 95 110 135

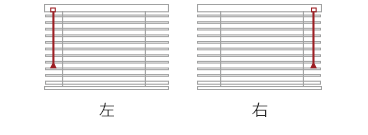

操作位置

  • ワンポール式
  • ポール式
