立川機工タピオ アルミブラインド 商品仕様

耐水タイプ

仕様と構造

単位:mm

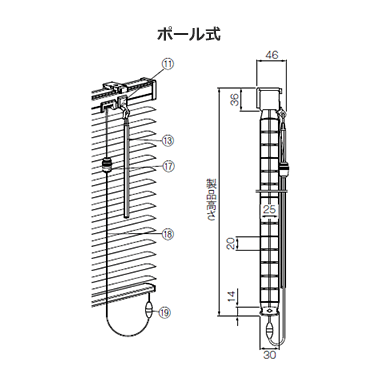

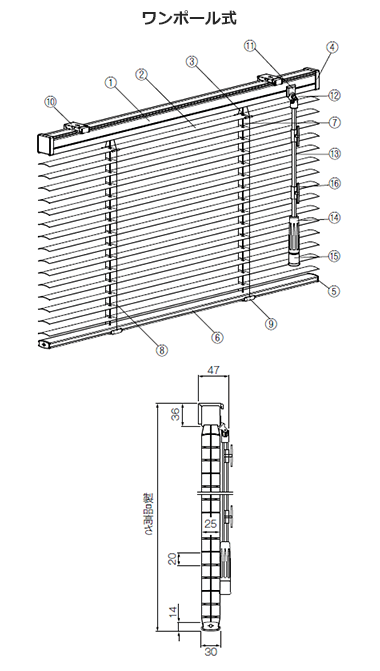

  • スラット幅25mm

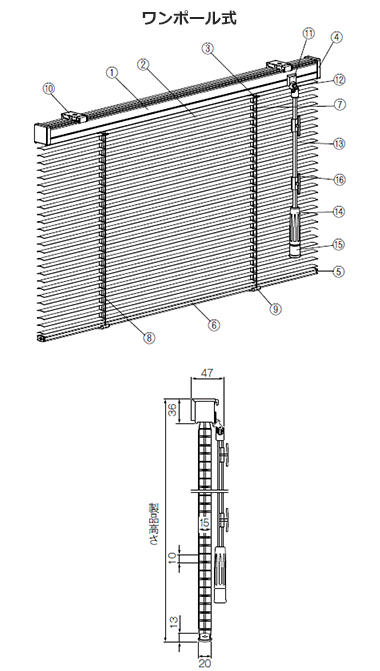

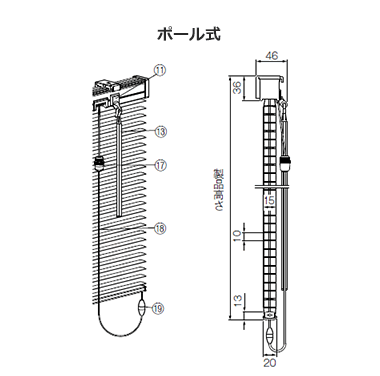

  • スラット幅15mm

部品名と材質

部品名 材質
1.ヘッドボックス ※ アルミ押出し形材
2.スラット 耐食アルミ合金
3.スラット押さえ 樹脂成形品
4.ボックスキャップ 樹脂成形品
5.ボトムキャップ 樹脂成形品
6.ボトムレール ※ アルミ押出し形材
7.昇降コード ※ 化学繊維
8.ラダーコード ※ 化学繊維
9.テープホルダー 樹脂成形品
10.取付けブラケット ステンレス合金、樹脂成形品
11.チルトカバー 樹脂成形品
12.チルトギア 樹脂成形品、他
13.チルトポール ※ 樹脂成形品
14.グリップ ※ 樹脂成形品
15.イコライザー ※ 樹脂成形品
16.コードフック 樹脂成形品
17.コードイコライザー ※ 樹脂成形品
18.操作コード ※ 化学繊維
19.セーフティジョイント 樹脂成形品

※の部分は、フッ素コートの場合は、抗菌仕様になります。

製作可能寸法

スラット幅 操作方法 製品幅 (W)mm 製品高さ (H)mm 製作可能面積(平米)
25mm ワンポール式 270~3000 110~4000 6.0
ポール式 150~3000 7.0
15mm ワンポール式 270~2400 110~2500 4.5
ポール式 150~2400

昇降コード・ラダーコードの本数

スラット幅25mm
製品高さmm→ ~2000 2010~
製品幅 mm↓ ラダーコード 昇降コード ラダーコード 昇降コード
150~800 2本 2本 2本 2本
810~1300 3本 3本 2本 2本
1310~1500 4本 4本 2本 2本
1510~1800 4本 5本 2本 3本
1810~2700 5本 5本 3本 3本
2710~3000 7本 7本 3本 3本
スラット幅15mm
製品幅 mm ラダーコード 昇降コード
150~660 2本 2本
670~1060 3本 2本
1070~1460 4本 2本
1470~1860 5本 3本
1870~2400 7本 3本

製品重量の目安

製品重量 (kg) = [製品幅(m)×0.75]+[製品幅(m)×製品高さ(m)×0.5]

たたみ込み寸法

製品高さ→
スラット幅↓
110 800 1200 1800 2400 3000
25mm 65 85 100 115 135 150
15mm 65 95 110 135 160 -

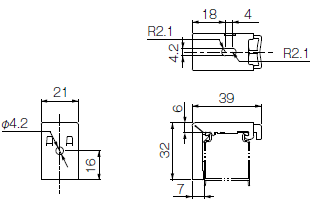

ブラケット仕様

  • スラット幅25mm
    製品幅(mm) ブラケット個数
    150~1500 2個
    1510~3000 3個
    スラット幅15mm
    製品幅(mm) ブラケット個数
    150~1460 2個
    1470~2400 3個

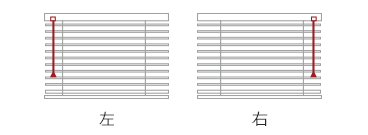

操作位置

  • ワンポール式
  • ポール式
