TOSOベネアル 浴窓テンションタイプ 商品仕様
ベネアル

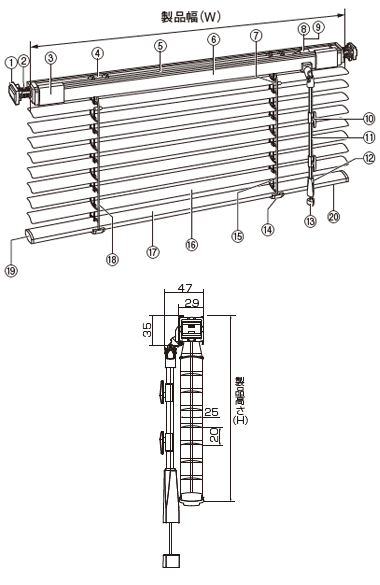

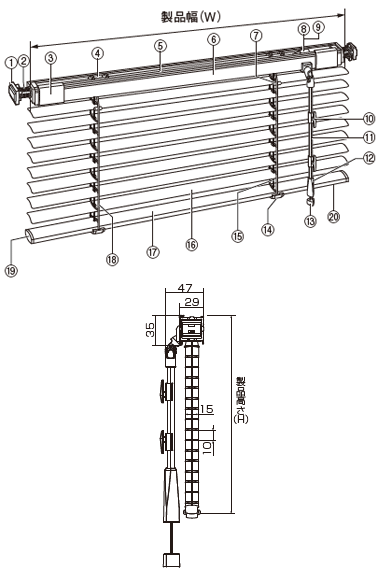

仕様と構造
単位：mm
部品名と材質
| 部品名 |
材質 |
| 1.突き当てプレート |
樹脂成形品 |
| 2.テンションブラケット |
樹脂成形品 |
| 3.ブラケットカバー |
樹脂成形品 |
| 4.チルター |
樹脂成形品 |
| 5.シャフト |
ステンレス |
| 6.ヘッドボックス |
アルミニウム合金 |
| 7.スラットクリップ |
樹脂成形品 |
| 8.ギアボックス |
樹脂成形品 |
| 9.ギアスペーサー |
樹脂成形品 |
| 10.コードフック |
樹脂成形品 |
| 11.ワンポール（操作棒） |
樹脂成形品 |
| 12.グリップ |
樹脂成形品 |
| 13.コードタッセル |
樹脂成形品 |
| 14.ボトムカバー |
樹脂成形品 |
| 15.昇降コード |
化学繊維 |
| 16.スラット（はね） |
アルミニウム合金 |
| 17.ボトムレール |
アルミニウム合金 |
| 18.ラダーコード |
化学繊維 |
| 19.ボトムキャップ |
樹脂成形品 |
| 20.メンテナンスシール |
- |
製作可能寸法
| スラット幅 |
製品幅 (W)mm |
製品高さ (H)mm |
製作可能面積(平米) |
| 25mm |
360～1800 |
110～1900 |
3.42 |
| 15mm |
360～1800 |
110～1900 |
3.42 |
製品重量の目安
| スラット幅 |
重量の目安 kg |
| 25mm |
製品幅（W）m×（製品高さ（H）m×0.55＋0.75）＋0.2 |
| 15mm |
製品幅（W）m×（製品高さ（H）m×0.65＋0.75）＋0.1 |
たたみ代の目安
| スラット幅 |
たたみ代mm |
| 25mm |
製品高さ (H) mm×0.030+50 |
| 15mm |
製品高さ (H) mm×0.040+50 |

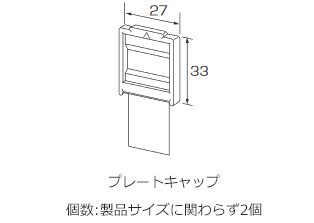

取り付けブラケット

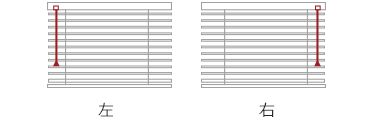

操作位置
