TOSOスラット 浴窓テンションタイプ 商品仕様
スラット

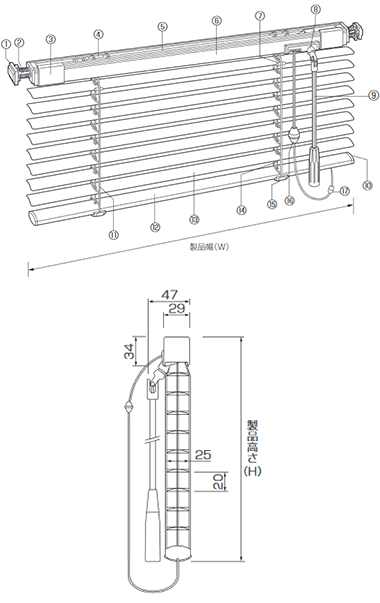

仕様と構造
単位：mm
部品名と材質
| 部品名 |
材質 |
| 1.突き当てプレート |
樹脂成形品 |
| 2.テンションブラケット |
樹脂成形品 |
| 3.ブラケットカバー |
樹脂成形品 |
| 4.チルター |
樹脂成形品 |
| 5.シャフト |
ステンレス |
| 6.ヘッドボックス |
アルミニウム合金 |
| 7.スラットクリップ |
樹脂成形品 |
| 8.ギア＆ストッパー |
樹脂成形品 |
| 9.ロッド棒（回転操作棒） |
樹脂成形品 |
| 10.ボトムキャップ |
樹脂成形品 |
| 11.ラダーコード |
化学繊維 |
| 12.ボトムレール |
アルミニウム合金 |
| 13.スラット（はね） |
アルミニウム合金 |
| 14.昇降コード |
化学繊維 |
| 15.ボトムカバー |
樹脂成形品 |
| 16.コード止め |
樹脂成形品 |
| 17.セーフティージョイント（小） |
樹脂成形品 |
製作可能寸法
| スラット幅 |
製品幅 (W)mm |
製品高さ (H)mm |
製作可能面積(平米) |
| 25mm |
330～1800 |
110～1900 |
3.42 |
| 15mm |
330～1800 |
110～1900 |
3.42 |
製品重量の目安
| 製品サイズ |
スラット幅25 |
スラット幅15 |
| 製品幅1000mm×製品高さ1000mm |
1.5kg |
1.7kg |
| 製品幅1800mm×製品高さ1900mm |
3.7kg |
4.2kg |
たたみ代の目安
| スラット幅 |
たたみ代mm |
| 25mm |
製品高さ (H) mm×0.030+50 |
| 15mm |
製品高さ (H) mm×0.040+50 |
取り付けブラケット
操作位置
