ニチベイ ハニカムスクリーン寸法の測り方・取付方法(サーモブロックタイプ)

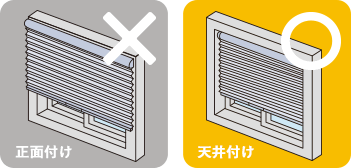

サーモブロックタイプは天井付け
(窓枠の内側に取付け)のみ対応しています。

正面付け(窓枠を覆うように取付け)はできませんのでご注意下さい。

寸法の測り方

  • 幅の測り方
    幅の測り方

    窓枠内側の3か所(上側・中央・下側)を採寸します。そのうち最も小さい寸法より28mm差し引いたサイズをご指定下さい。

    (例)上側=1800mm、中央=1799mm、下側=1801mmの場合
    製品幅の指定=1799mm-28mm=1771mm

  • 高さの測り方
    高さの測り方

    窓枠内側の3か所(左側・中央・右側)を採寸し、そのうち最も小さいサイズをご指定下さい。

    (例)左側=900mm、中央899mm、右側=898mmの場合
    製品高さの指定=898mm

採寸上のご注意
  • 窓枠内側に大きな歪み(幅・高さ・対角をそれぞれ数か所採寸し、その差が3mm以上)がある場合、製品の取付けができませんので、必ずご注文前にお確かめ下さい。
  • 回転窓、内開き窓など、室内側に倒れたり、開くタイプの窓には取付けできません。
  • 製品を取り付けた際に、窓のクレセント、ドアクローザー、ハンドル等が干渉しないか予めご確認下さい。

取付方法

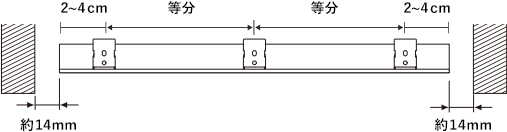

ブラケットの取付け位置を確認

ブラケットの取付け位置を確認
  • 本体と窓枠との隙間が左右それぞれ約14mmになるように調整してください。隙間が小さいと本体とL型フレームが干渉し、部品が破損することがあります。
  • ブラケットはヘッドボックスの両端から2~4cmの位置に取付けて下さい。3個の場合はほぼ等間隔になるように取付けて下さい。
  • ブラケットは左右平行になるように取付けて下さい。

ブラケットの取付け

  • ブラケットの取付け
  • ブラケットは付属のネジ2本でしっかりと固定して下さい。
    ※付属のネジは木枠用です。その他の場所で使用する際には用途に合ったネジをご用意下さい。

本体の取付け

  • ブラケットの取付け
  • 1.ヘッドボックスをブラケット手前のツメに引っ掛けます。
    2.そのままカチッと音がするまで奥に押し上げて下さい。

    ※本体と窓枠との隙間が左右それぞれ約14mmになるように調整してください。

Lフレームの取付け

  • 1. 化粧カバーを引き抜く
    化粧カバー引き抜く

    化粧カバーをL型フレームから引き抜いて下さい。(L型フレームは端部に切欠きがある方が上になります。)

  • 2. L型フレームを本体に差し込む
    L型フレームを本体に差し込む

    スクリーンを少しだけ降ろした状態にします。
    L型フレームをボトムレールキャップの溝とスクリーンの溝部に差し込みながら、本体上部までスライドさせて下さい。

  • 3. L型フレームを固定する
    L型フレームを固定する

    スクリーンを全てたたみ上げた状態にします。
    L型フレームを窓枠の最下部に接地させ、上部から順に付属の取付けネジで垂直に固定して下さい。
    ※Lフレームの位置は、下部の「サーモブロックタイプの納まり図」を参考にして下さい。

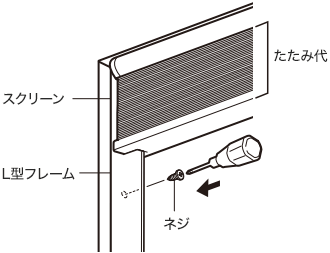

  • ※フレーム最上部の固定
    フレーム最上部の固定

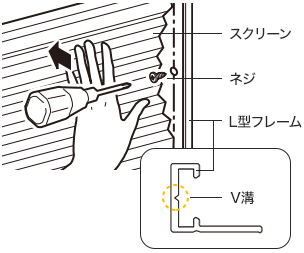

    フレーム最上部のネジ穴が、本体のたたみ代で隠れる場合は、スクリーンを少し降ろした状態にし、背面側からスクリーンをよけながらネジで固定して下さい。背面側からネジ止めができない場合は、スクリーンを全てたたんだ状態で、ボトムレールすぐ下のL型フレームのV溝にフレーム取付けネジを直接ねじ込んで固定して下さい。

  • 4. 化粧カバーを取付ける
    L型フレームを固定する

    L型フレームの溝に合わせ、化粧カバーの端部を差し込み、上部まで押し上げて下さい。

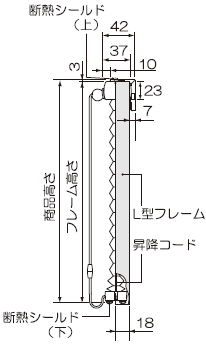

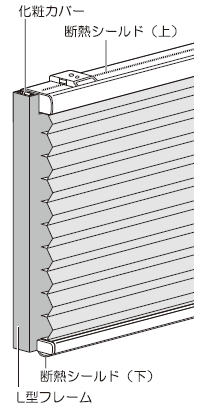

サーモブロックタイプの納まり図
サーモブロックタイプの納まり図
セルサイズ25mm用
セルサイズ25mm用
セルサイズ45mm用
セルサイズ45mm用

本体の取外し

  • 1. L型フレームの取外し
    L型フレームの取外し

    スクリーンをたたみ込んだ状態で、化粧カバー、L型フレームの取付ネジを外します。
    スクリーンを少し降ろした状態にしてから、L型フレームを下部から手前下に引っ張って外して下さい。

  • 2. L型フレームを本体に差し込む
    L型フレームを本体に差し込む

    スクリーンをたたみ込み、本体を手でささえながら背面下部のプッシュボタンを押して下さい。ブラケットのツメがスライドして、ヘッドボックスが外れます。
