タチカワブラインド ハニカムスクリーン商品仕様

コード式

  • 全体図
    全体図
  • 側面図
    側面図
部品名 材質
1. 取付けブラケット ステンレス鋼板プレス成形品・樹脂成形品
2. ヘッドボックス アルミ押出し形材
3. ボックスキャップ 樹脂成形品
4. 操作コード 化学繊維
5. セーフティージョイント 樹脂成形品
6. コード出口 樹脂成形品
7. イコライザー 樹脂成形品
8. 生地 ポリエステル繊維
9. 昇降コード 化学繊維
10.ボトムレール アルミ押出し形材
11.ボトムレールキャップ 樹脂成形品
12.セーフティーイコライザー 樹脂成形品

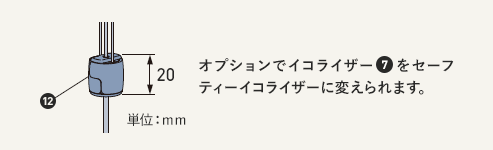

セーフティーイコライザー

小さなお子様の体にコードが引っかかっても、イコライザーが分離する安全対策を施した部品です。

セーフティーイコライザー

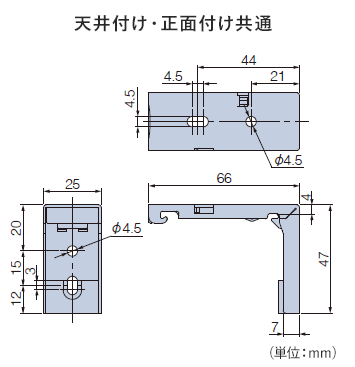

ブラケット寸法
  • 天井付け
  • 正面付け
付属個数

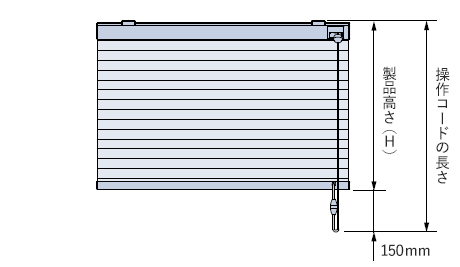

操作コードの長さ

操作コードの長さは、製品高さ+150mmになります。

操作コードの長さ
操作方法

製品幅250mm以上のとき

  • スクリーンを上げる場合

    操作コードを下に引き、手を放すとその位置で生地が止まります。生地を途中から上げる場合は、止めたい位置で操作コードを少し引きます。

  • スクリーンを下げる場合

    操作コードを少し引き、手を放すと生地がゆっくり自動的に降ります。途中で止める場合は、操作コードを少し引きます。

製品幅245mm以下のとき

※RDS(減速降下機能)は付きません。

  • スクリーンを上げる場合

    操作コードを下に引き、外側に傾けると、その位置で生地が止まります。

  • スクリーンを下げる場合

    操作コードを内側に傾け、そのままの状態で手を緩めると生地が降ります。途中で止める場合は、操作コードを外側に傾けます。
    ※生地が勢いよく降りるのを防ぐため、操作中は操作コードから手を放さないでください。

チェーン式

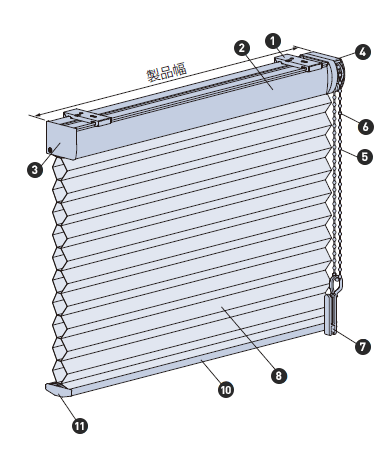

  • 全体図
    全体図
  • 側面図
    側面図
部品名 材質
1. 取付けブラケット ステンレス鋼板プレス成形品・樹脂成形品
2. ヘッドボックス アルミ押出し形材
3. ボックスキャップ 樹脂成形品
4. チェーン操作操作部 樹脂成形品
5. 操作チェーン 樹脂成形品・化学繊維
6. セーフティーチェーン 樹脂成形品
7. コードクリップ 樹脂成形品
8. 生地 ポリエステル繊維
9. 昇降コード 化学繊維
10.ボトムレール アルミ押出し形材
11.ボトムレールキャップ 樹脂成形品
12.マルチチェーンハンガー 樹脂成形品
13.フック 樹脂成形品

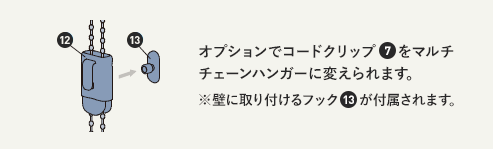

マルチチェーンハンガー

お子様の手が届かない高さに操作チェーンを束ねることができます。付属フックを壁に固定し、マルチチェーンハンガーを掛けることで、壁に掛けたまま操作ができます。

マルチチェーンハンガー
ブラケット寸法
ブラケット寸法

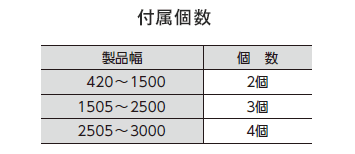

付属個数

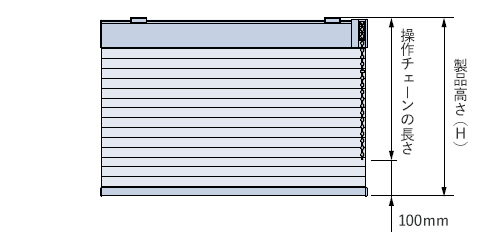

操作チェーンの長さ

操作チェーンの長さは、製品高さ-100mmになります。

操作チェーンの長さ
操作方法
  • スクリーンを上げる場合

    室内側(手前)の操作チェーンを下に引き、手を放すとその位置で生地が止まります。

  • スクリーンを下げる場合

    室内側(手前)の操作チェーンを少し下に引き、手を放すと生地がゆっくり自動的に降ります。
    途中で止める場合は、室内側(手前)の操作チェーンを少し引きます。

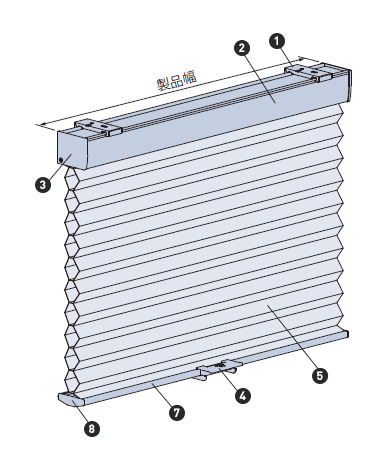

ハンドル式

  • 全体図
    全体図
  • 側面図
    側面図
部品名 材質
1. 取付けブラケット ステンレス鋼板プレス成形品・樹脂成形品
2. ヘッドボックス アルミ押出し形材
3. ボックスキャップ 樹脂成形品
4. ハンドル 樹脂成形品
5. 生地 ポリエステル繊維
6. 昇降コード 化学繊維
7. ボトムレール アルミ押出し形材
8. ボトムレールキャップ 樹脂成形品

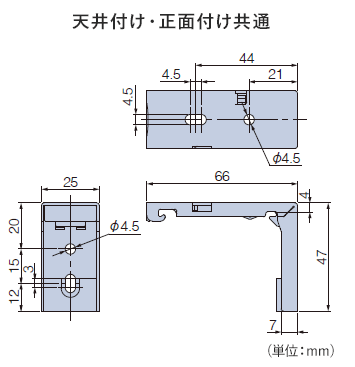

ブラケット寸法
ブラケット寸法

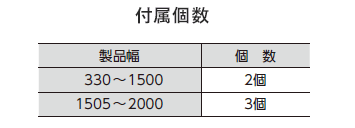

付属個数
操作方法

※ ボトムレールを直接つかんで操作すると
故障の原因となります。

  • スクリーンを上げる場合

    ハンドルをつまみ、生地を上げます。

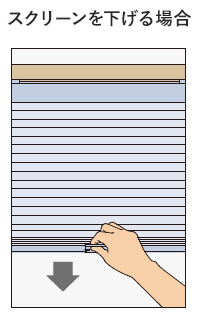

  • スクリーンを下げる場合

    ハンドルをつまみ、生地を降ろします。

たたみ代寸法

※下記は計算値のため、実際の寸法とは異なる場合があります。目安としてご使用ください。

コード式

  • 側面図
  • コード式 生地別たたみ代寸法

チェーン式

  • 側面図
  • チェーン式 生地別たたみ代寸法

ハンドル式

  • 側面図
  • ハンドル式 生地別たたみ代寸法
カーテンボックスに取り付ける場合の寸法

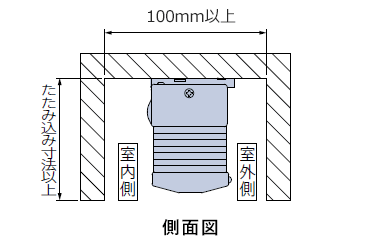

  • コード式
    コード式

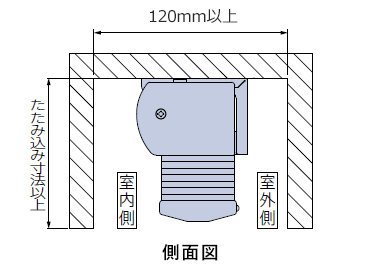

  • チェーン式
    チェーン式
  • ハンドル式
    ハンドル式

製品重量

コード式 (製品幅×0.8)+0.9+(製品幅×製品高さ×生地m²重量)(kg)
チェーン式 (製品幅×0.9)+0.9+(製品幅×製品高さ×生地m²重量)(kg)
ハンドル式

※各計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。
※生地重量は、メライト生地0.17(kg/m²)、メライト遮光生地0.24(kg/m²)を目安としてください。
