タチカワブラインド ダブルロールスクリーン寸法の測り方・取付方法

寸法の測り方

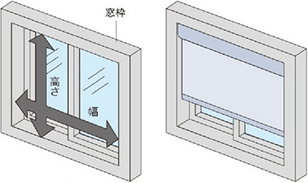

  • 正面付け窓枠の外側に取付ける場合

    幅・高さともに窓枠外側寸法以上を製品サイズとしてご指定下さい。

    CHECK!

  • 天井付け窓枠の内側に取付ける場合

    幅は窓枠内側寸法から10mm程度差し引いて下さい。高さは窓枠内側寸法と同じサイズをご指定下さい。

    CHECK!

ATTENTION

製品タイプや操作方法により、生地幅寸法は製品幅寸法よりも短くなり、右図のイラストの様に隙間ができますので採寸時にはご注意ください。詳しい寸法は各製品タイプの仕様をご確認ください。
また、ロールスクリーンの生地はパイプ部分を覆い隠すため長めに裁断されており、ご指定の製品高さより長くなる場合がございます。この長めの部分は一定ではないことをご了承ください。

取付方法

STEP1 ブラケットの取付け

正面付けの場合

天井付けの場合

  1. 1.ブラケットの取付位置は製品の両端から約40〜60mm内側が適当です。
    3個以上の場合はその間に等間隔に取付けてください。
  2. 2.ブラケットを付属の取付ネジで取付けてください。

STEP2 本体の取付け

  1. 1.製品本体を支えた状態で、取付けブラケットのツメにフレームを引っ掛けてください。フレームを取り付けブラケットに取付けた状態で左右のバランスを見て位置を決めてください。
  2. 2.フレームを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。すべての取付けブラケットに確実に固定されていることを必ず確認してください。

正面付けの場合

天井付けの場合

本体を取り外す場合

  1. 1.製品本体を支えた状態で、取付けブラケットのスライドブロックを指で押し込んでください。
  2. 2.スライドブロックを押し込んだ状態で、フレームを矢印の方向に引き、取付けブラケットのツメからフレームを外してください。

正面付けの場合

天井付けの場合
