タチカワブラインド
ロールスクリーン商品仕様（小型タイプ）
※DIYSHOP RESTA Yahoo!店では、
小型タイプとスリット窓タイプは対応しておりません。
小型タイプ
※製品高さは、取付けブラケット上端から
ウェイトバー下端までの寸法となります。
単位:mm

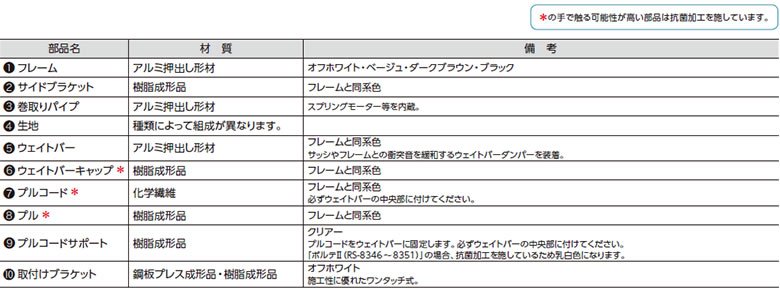

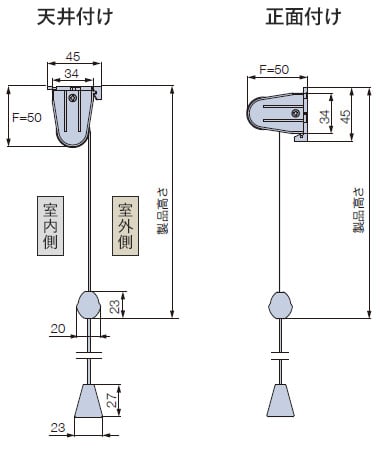

プルコード式
-
取付けブラケット
-

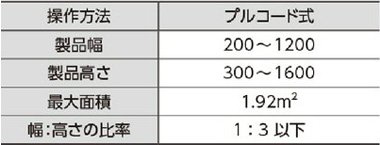

制作可能寸法
-

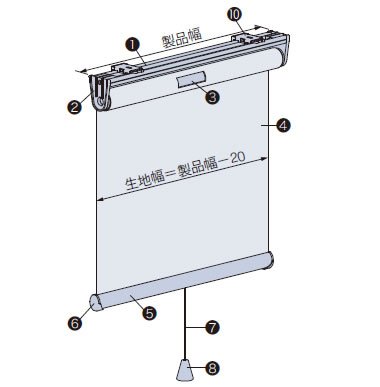

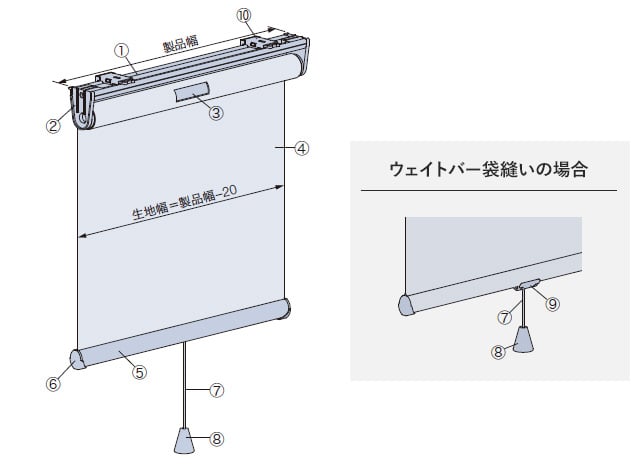

製品幅と生地寸法
-

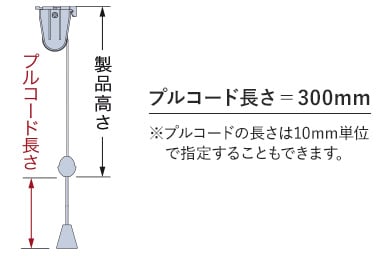

プルコードの長さ
製品重量
下記は計算式のため、
実際の重量と誤差が生じる場合があります。
目安としてご使用ください。
(製品幅×0.75)＋0.4＋
(製品幅×製品高さ×生地m²重量)(kg)
各計算式の製品幅、製品高さの数値は
メートル（m）単位で計算してください。
※生地m²重量については、生地詳細一覧
をご覧ください。

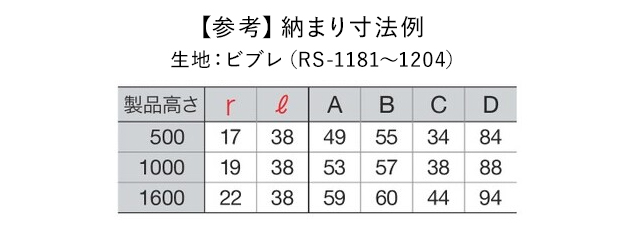

納まり寸法目安
※寸法は計算値のため、実際の寸法とは
多少異なる場合があります。
目安としてご使用ください。

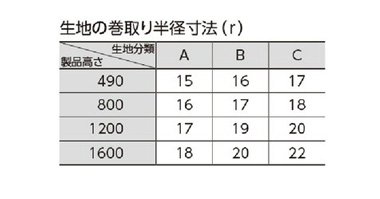

生地の巻取り半径寸法（r寸法） : 巻取り半径寸法=巻取り径÷2
サイドブラケットサイズ（ℓ寸法） : ブラケット上端から巻取り径中心までの寸法

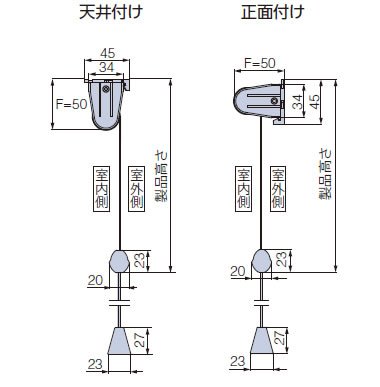

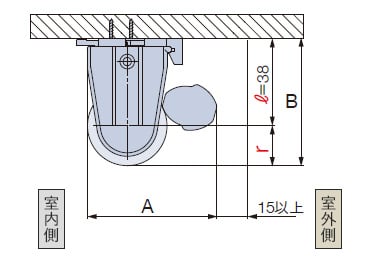

天井付け
天井付け
（カーテンボックス内への取付け）

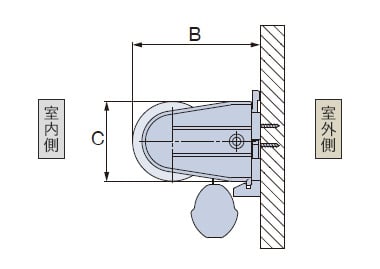

正面付け
スリット窓タイプ
※製品高さは、取付けブラケット上端から
ウェイトバー下端までの寸法となります。
単位:mm

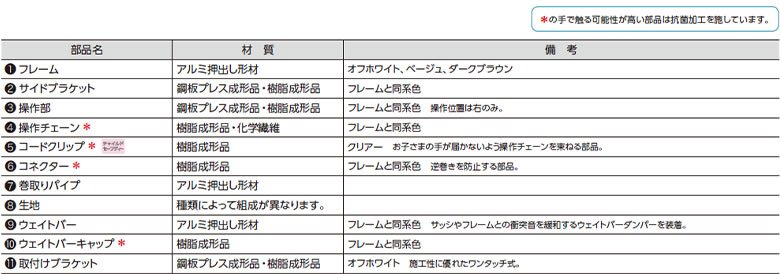

チェーン式
右操作のみ（左操作はできません）
-

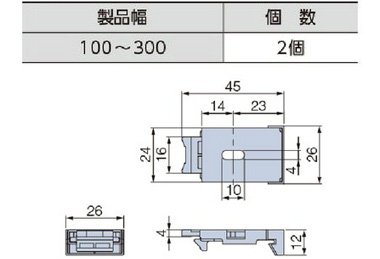

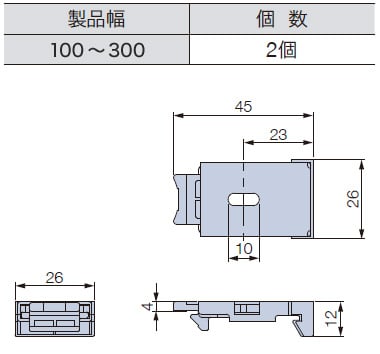

取付けブラケット
-

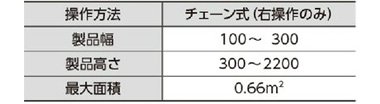

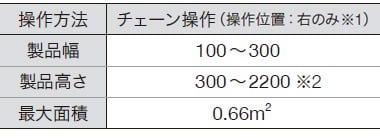

制作可能寸法
※取付方法は天井付けのみになります。
※操作は右操作です。左操作はできません。
※生地によって製作可能寸法が異なる場合があります。詳細は各商品の価格表でご確認ください。
製品幅と生地寸法

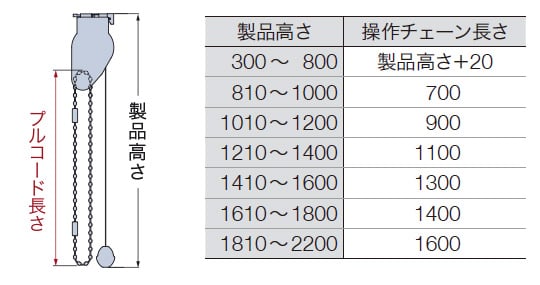

プルコードの長さ
製品重量
下記は計算式のため、
実際の重量と誤差が生じる場合があります。
目安としてご使用ください。
(製品幅×0.75)＋0.4＋
(製品幅×製品高さ×生地m²重量)(kg)
各計算式の製品幅、製品高さの数値は
メートル（m）単位で計算してください。
※生地m²重量については、生地詳細一覧
をご覧ください。

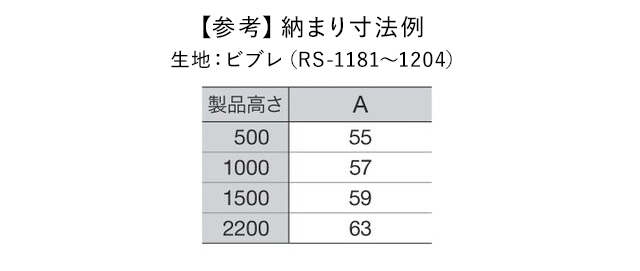

納まり寸法目安
※寸法は計算値のため、実際の寸法とは
多少異なる場合があります。
目安としてご使用ください。
生地を上まで巻き上げた際の「生地の巻取り径寸法」は、製品高さに関わらず、操作部内にすっきり納まります。

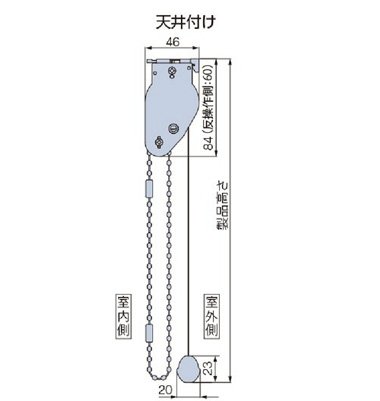

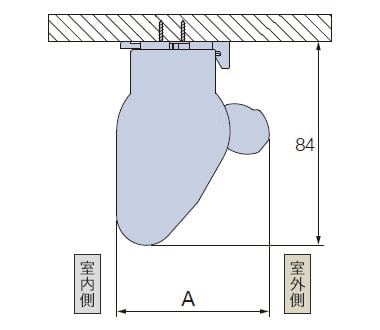

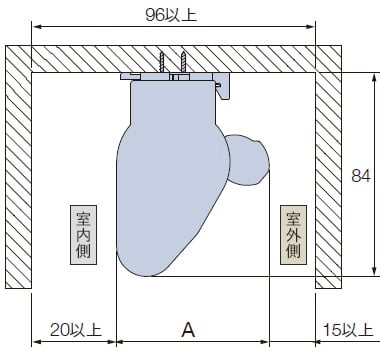

天井付け
天井付け
（カーテンボックス内への取付け）
