RESTA オリジナルリリー アルミブラインド(標準タイプ) 商品仕様

標準タイプ

仕様と構造

単位:mm

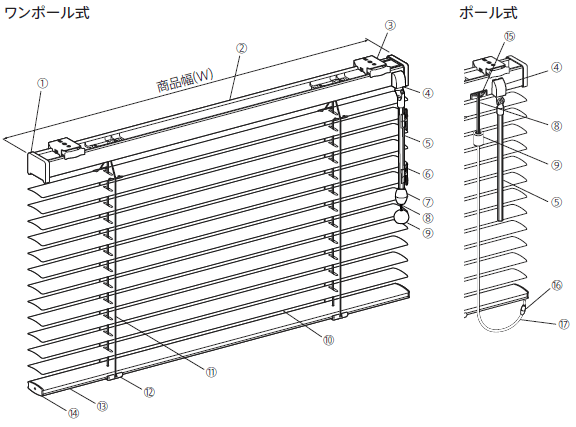

構造図
構造図

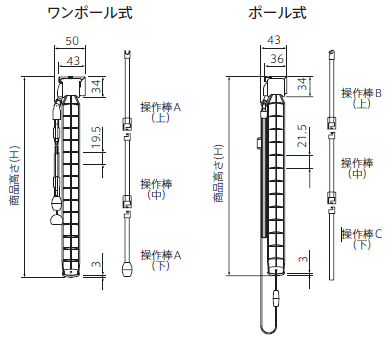

側面図
側面図

部品名と材質

部品名材質
1.ボックスキャップ 樹脂
2.ヘッドボックス スチール
3.ブラケット スチール、樹脂
4.チルター 樹脂
5.操作棒 樹脂
6.コードフック 樹脂
7.グリップ 樹脂
8.昇降コード ポリエステル
9.コード止め 樹脂
10.スラット アルミニウム合金
11.ラダーコード ポリエステル
12.ラダーホルダー 樹脂
13.ボトムレール スチール
14.ボトムキャップ 樹脂
15.ストッパー 樹脂・ステンレス
16.セーフティージョイント 樹脂
17.補助コード ポリエステル

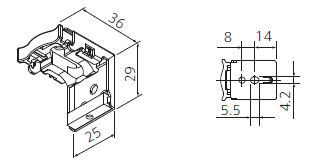

ブラケット仕様

単位:mm

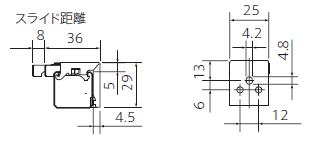

  • ブラケット仕様
  • ブラケット仕様
ブラケットの使用個数
商品幅(W)~1300~2500 ~3000
個数23 4

製作可能寸法

製品幅 360~3000mm
製品高さ100~4000mm
最大面積 7.0平米

たたみ代の目安

たたみ代寸法
たたみ代の計算式(単位:mm)

たたみ代寸法 = 高さ(H)×0.03 + 60

取り付け高さと操作棒の長さ

ワンポール式
  • ワンポール式
  • A:取り付け高さ B:操作棒の長さ*
    ~600 210
    610~1700 360
    1710~2100 560
    2110~2350 810
    2360~2600 1060
    2610~2850 1310
    2860~3100 1560
    3110~3350 1810
    3360~3600 2060
    3610~3850 2310
    3860~4000 2560

※操作棒が1050mm以上の場合はジョイント仕様になります。製品幅が操作棒より短い場合、
1050mm未満でもジョイント仕様でのお届けとなる場合がございます。

ポール式
  • ポール式
  • A:取り付け高さ B:操作棒の長さ*
    ~600 200
     610~2000 550
    2010~2500 1050
    2510~3000 1550
    3010~3500 2050
    3510~4000 2550

※操作棒が1050mm以上の場合はジョイント仕様になります。製品幅が操作棒より短い場合、
1050mm未満でもジョイント仕様でのお届けとなる場合がございます。

※操作棒の長さとは、ブラケット取り付け位置から操作棒下端までの長さを表します。
