RESTA オリジナルリリー アルミブラインド(浴室タイプ) 商品仕様
浴室タイプ
仕様と構造
単位：mm-

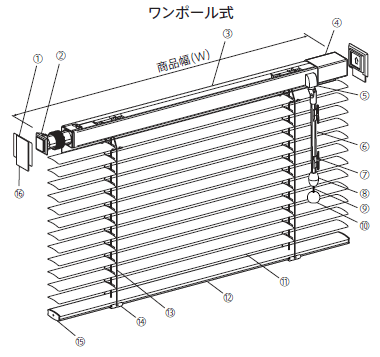

構造図
-
側面図
部品名と材質
| 部品名 | 材質 |
|---|---|
| 1.側面付けブラケット受け | 樹脂他 |
| 2.側面付けブラケット | 樹脂 |
| 3.ヘッドボックス | アルミニウム合金 |
| 4.側面付けブラケットカバー | 樹脂 |
| 5.チルター | 樹脂 |
| 6.操作棒 | 樹脂 |
| 7.コードフック | 樹脂 |
| 8.グリップ | 樹脂 |
| 9.昇降コード | ポリエステル |
| 10.コード止め | 樹脂 |
| 11.スラット | アルミニウム合金 |
| 12.ボトムレール | アルミニウム合金 |
| 13.ラダーコード | ポリエステル |
| 14.ラダーホルダー | 樹脂 |
| 15.ボトムキャップ | 樹脂 |
| 16.両面テープ | - |

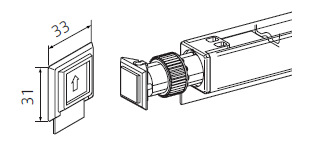

ブラケット仕様
単位：mm
製作可能寸法
| 製品幅 | 810～1800mm |
|---|---|
| 製品高さ | 100～1800mm |
| 最大面積 | 3.24平米 |
たたみ代の目安
たたみ代の計算式(単位:mm)
たたみ代寸法 = 高さ(H)×0.025 + 70
取り付け高さと操作棒の長さ
ワンポール式
-
-
A:取り付け高さ B:操作棒の長さ* ～600 210 610～1700 360 1710～2100 560 2110～2350 810 2360～2600 1060 2610～2850 1310 2860～3100 1560 3110～3350 1810 3360～3600 2060 3610～3850 2310 3860～4000 2560
※操作棒が1050mm以上の場合はジョイント仕様になります。製品幅が操作棒より短い場合、
1050mm未満でもジョイント仕様でのお届けとなる場合がございます。
※操作棒の長さとは、ブラケット取り付け位置から操作棒下端までの長さを表します。
