TOSO ハニカムスクリーン寸法の測り方・取付方法
寸法の測り方
-

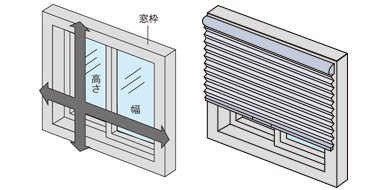

正面付け窓枠の外側にハニカムスクリーンを取付ける場合
幅・高さとも窓枠の外側寸法以上をハニカムスクリーンの製品サイズとしてご指定下さい。
-

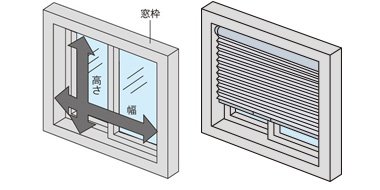

天井付け窓枠の内側にハニカムスクリーンを取付ける場合
幅・高さとも窓枠の内側寸法から10mm程度差し引いて下さい。
![](../../../base/img/second/honeycomb-screen/toso/measuring_mounting/icn_caution.jpg)
ハニカムスクリーンのスクリーン幅は製品幅より4mm程度小さくなります。
※両側に2mm程度の隙間ができます。
![スクリーン幅は製品幅より4mm程度小さくなります](../../../base/img/second/honeycomb-screen/toso/measuring_mounting/caution_img.jpg)
取付方法
ブラケットの取付け

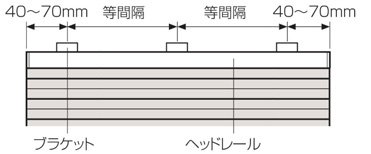

STEP1 取付けブラケットの取付け
![STEP1 取付けブラケットの取付け](../../../base/img/second/honeycomb-screen/toso/measuring_mounting/toritsuke_step1.jpg)
ブラケットの取付位置はヘッドレールの端部から40~70mm内側になるように取り付けて下さい。ブラケットが3個以上の場合はその間が等間隔になるように取付けて下さい。
STEP2 ブラケットを付属の取付ネジで取付け
-
正面付けの場合
-
天井付けの場合
ハニカムスクリーン本体の取付け
-
-
1.ハニカムスクリーンのスクリーンをたたみ上げた状態でブラケットの仮止めフックにヘッドレールの手前の溝をひっかけて下さい。
2.ヘッドレールをカチッと音がするまで確実に押し上げて下さい。
ハニカムスクリーン本体の取外し
-
-
1.ハニカムスクリーンのスクリーンをたたみ上げた状態で本体を持ち、ブラケットの解除ボタンを押しながらヘッドレールを手前に引いて下さい。
2.ハニカムスクリーン本体を仮止めフックから外して下さい。
