TOSO ハニカムスクリーン商品仕様

ツインスタイル

ツインワンチェーンタイプ

チェーンタイプ
部品名 材質
1. ヘッドレールキャップ 樹脂成形品
2. ブラケット ステンレス鋼板プレス成形品、樹脂成形品
3. ヘッドレール アルミ押出し形材
4. 操作プーリー 樹脂成形品
5. 昇降コード 化学繊維
6. ボールチェーン 樹脂成形品、化学繊維
7. ピッチキープコード 化学繊維
8. 上部スクリーン 種類によって材質が異なります
9. 中間キャップ 樹脂成形品
10.下部スクリーン 種類によって材質が異なります
11.ボトムレールキャップ 樹脂成形品
12.中間レール アルミ押出し形材
13.ボトムレール アルミ押出し形材
14.コードクリップ 樹脂成形品
  • コードクリップ

    コードやチェーンを束ねる部品です。子供の手の届かない位置で束ねることにより、事故を防止する効果があります。

    コードクリップ

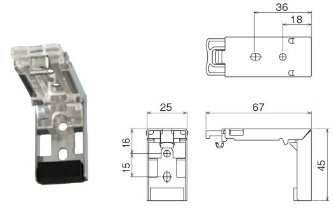

  • ブラケット寸法
    製品幅(W) 使用数量
    ~1200mm 2個
    1205mm~ 3個
    ブラケット寸法
ボールチェーンの長さ

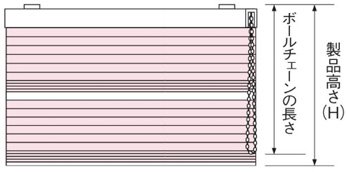

  • ボールチェーンの長さ
  • 製品高さ(H) ボールチェーンの長さ
    ~800mm 650mm
    810~1000mm 750mm
    1010~1200mm 900mm
    1210~1400mm 1100mm
    1410~1600mm 1300mm
    1610~1800mm 1400mm
    1810~2200mm 1600mm
    2210~2600mm 1800mm
    2610~2800mm 2000mm
    2810~3000mm 2200mm
操作方法
スクリーン全体の昇降
  • スクリーンを上げる場合
    1.手前側のボールチェーンを下方向に引き、上部スクリーン(中間レール)を一番上までたたみ上げて下さい。
    スクリーンを上げる場合
    2.奥側のボールチェーンを下方向に引き、下部スクリーン(ボトムレール)を止めたい位置で手を離して下さい。
    スクリーンを上げる場合
  • スクリーンを下げる場合
    奥側のボールチェーンを下方向へ2cm程度引き、手を離して下さい。自動でボトムレールが降下します。
    スクリーンを下げる場合
中間レールの昇降
  • 中間レールを上げる場合

    手前側のボールチェーンを下方向に引き、中間レールを止めたい位置で手を離して下さい。

    中間レールを上げる場合
  • 中間レールを下げる場合

    手前側のボールチェーンを下方向へ2cm程度引き、手を離して下さい。自動で中間レールが降下します。

    中間レールを下げる場合

たたみ代の目安

  • チェーンタイプ
    チェーンタイプ
    製品高さ たたみ代寸法
    600 84
    1000 91
    1400 99
    1800 106
    2200 114
    2600 121
    3000 129
  • コードタイプ
    コードタイプ
    製品高さ たたみ代寸法
    600 70
    1000 77
    1400 85
    1800 92
    2200 100
    2600 107
    3000 115
  • ツインワンチェーンタイプ
    ツインワンチェーンタイプ
    製品高さ たたみ代寸法
    600 102
    1000 113
    1400 124
    1800 136
    2200 148
    2600 159
    3000 170
