RESTAオリジナル縦型プリーツスクリーン採寸・取付方法

採寸方法

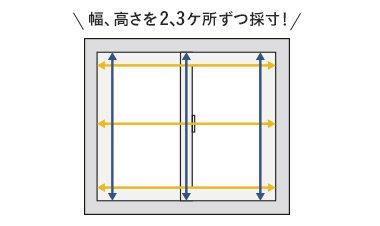

  • 幅、高さを2、3ケ所ずつ採寸
  • 製品を取付ける枠にゆがみがある場合がございます。窓枠内側の寸法を幅、高さともに2、3ケ所採寸し、その中で最も小さい寸法をご入力下さい。

    取付け時のサイズ微調整について

    製品幅は±2mm、製品高さは±10mmの寸法調整ができます。

ご注文前に必ずご確認下さい

取付け場所の注意事項
  • 奥行37mm以上

    取付枠の奥行が37mm以上必要です。

  • 障害物注意

    取付け場所に障害物がある場合は、障害物を除いた奥行きが37mm以上であることをご確認下さい。

  • 段差NG

    取付枠に段差がある場合は取付けできません。

  • 四隅が直角

    取付枠の四隅が直角であることをご確認下さい。

取付方法

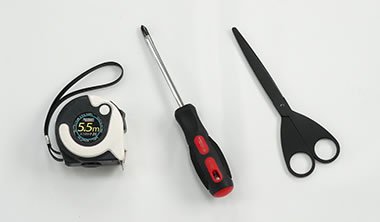

準備する物

  • 準備する物
  • ・メジャー
    ・ドライバー
    ・ハサミ
    ・電動ドライバー(あると便利)
    ・さしがね(あると便利)

    木枠に取り付けるためのビスが付属しております。アルミ枠などに取り付ける場合には、下穴をあけるか金属用のビスを別途ご用意下さい。

梱包内容の確認

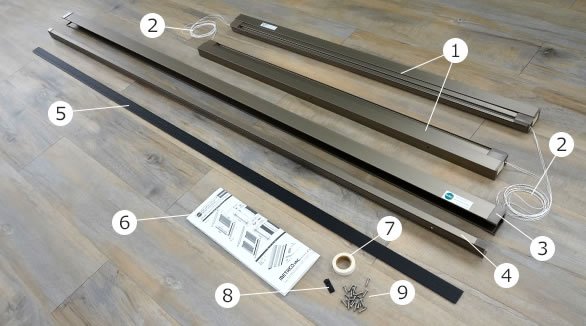

梱包内容
1.製品本体 1組 2.ワイヤー(※両開きの場合、本体は上下のワイヤーで繋がっています。)
3.上枠(キャップ付) 1本 4.下枠(キャップ付き) 1本
5.下枠カバー 1本 6.取扱説明書 1部
7.仮止め用両面テープ 1個 8.ワイヤーストッパー(両開き専用部品) 1個
9.取付用ビス 20個

上枠の取付け

  • 取付け位置確認

    取付け位置確認

    上枠を取付けたい位置に、印をつけます。

  • POINT!

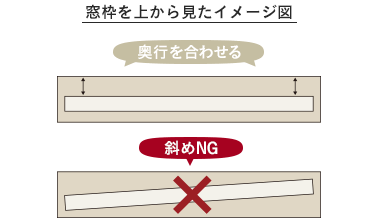

    POINT!

    窓枠に対して斜めにならないように、奥行を合わせて下さい。

  • 上枠に両面テープを貼る

    上枠に両面テープを貼る

    上枠の裏面に、付属の仮止め用両面テープを貼ります。

  • 両面テープで上枠を仮止め

    両面テープで上枠を仮止め

    取付け位置の印に合わせて、真っ直ぐに取付けましょう。窓枠との隙間は上枠固定後、両端に付いているスライドキャップでカバーします。

  • 付属のビスで固定

    付属のビスで固定

    仮止めした上枠を付属のビスでしっかり固定します。(電動ドライバーがあると便利です。)

  • キャップをスライド

    キャップをスライド

    両サイドのキャップを移動させ、窓枠との隙間をなくします。

下枠の取付け

  • 取付け位置確認

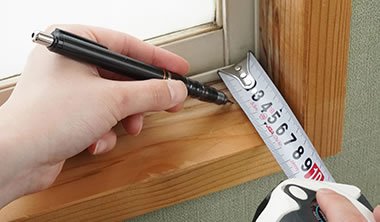

    取付け位置確認

    上枠に合わせて、下枠の取付け位置に印をつけます。

  • POINT!

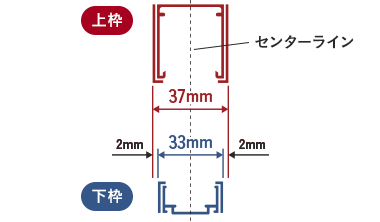

    POINT!

    製品の上枠と下枠の横幅が異なります。上枠から垂直に本体が下りるように、センターラインが一致する場所に印をつけて下さい。

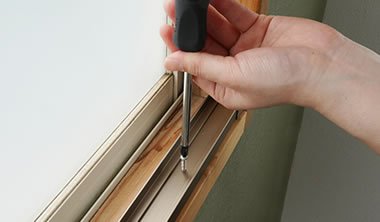

  • 付属のビスで固定

    付属のビスで固定

    取付け位置の印に合わせて、下枠が動かなくなるまでビスで固定します。

  • サイドキャップをスライド

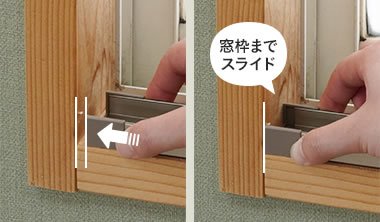

    サイドキャップをスライド

    上枠と同様に、サイドキャップをスライドさせ隙間をなくします。

  • 下枠カバーをはめ込む

    下枠カバーをはめ込む

    下枠にパチンと音がするまで、はめ込めこみます。

本体の取付け

  • 本体のはめ込み

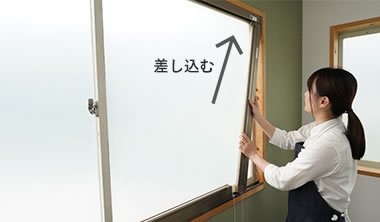

    本体のはめ込み

    本体を斜めにして、上下枠に差し込みます。

  • POINT!

    POINT!

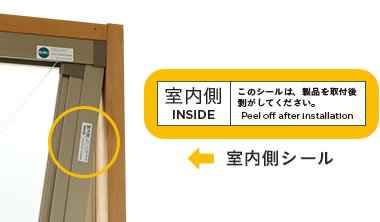

    室内側シールが貼り付けられてる面を室内に向けて下さい。

  • 片方の本体を仮止め

    片方の本体を仮止め

    本体が垂直に収まることを確認したら、片側は倒れないように端に仮止めしておきます。両開きの場合は、もう片側も垂直に収まることを確認しておきましょう。※本体が垂直に収まらない場合は、上下枠のセンターラインが一致しているか再度ご確認下さい。

  • 本体の固定

    本体の固定

    片側の本体を仮止めしたら、もう片側のスクリーンを20~30cmほど開き、本体を付属のビスで固定します。仮止めしていた側も同じ要領でとめます。

片開きの場合は製品の向きにご注意下さい

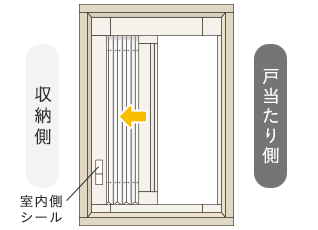

  • 左収納
    左収納

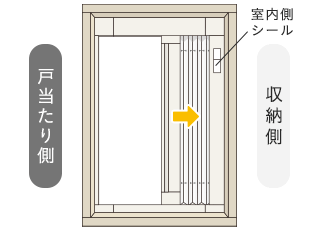

  • 右収納
    右収納

開閉方向によって、製品本体を取付ける向きが異なります。室内側から見て、左側にスクリーンを収納する場合、室内側シールが左下に来るように取付けて下さい。右側にスクリーンを収納する場合は、室内側シールが右上に来るように取付けます。両開きと同様に本体を上下枠に差し込んだ後、戸当り枠、収納枠の順に付属のビスで固定して下さい。

ワイヤーストッパーの取付け

片開きの場合はこの工程は必要ありません。

  • ワイヤーストッパーの取り付け

    ワイヤーストッパーの取り付け

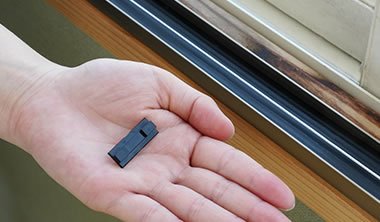

    この小さな部材を、ワイヤーの上から取付けます。

  • 下枠の中心に設置

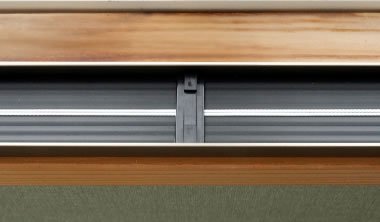

    下枠の中心に設置

    ワイヤーストッパーの裏に付いている粘着テープでしっかり固定します。

完成!

完成

所要時間20分で取付けできました。
