Re-mado 商品仕様と納まり図
商品仕様
カバー材：オレフィンシート貼り化粧合板（Vカット加工成型）
表面シート：オレフィンシート
下地材：ラワン合板2.5mm
カラーラインナップ
枠の色
-
Re-266
ホワイト木目柄 -
Re-838
ナチュラル木目柄 -
Re-871
明るめの木目柄 -
Re-810
中間色の木目柄 -
Re-814
濃いめの木目柄 -
Re-5147
ウォールナット柄 -
Re-5057
ダーク木目柄 -
Re-4001
無地ホワイト
アルミ押さえの色
-
ブラック
-
ブロンズ
-
シルバー
納まり図

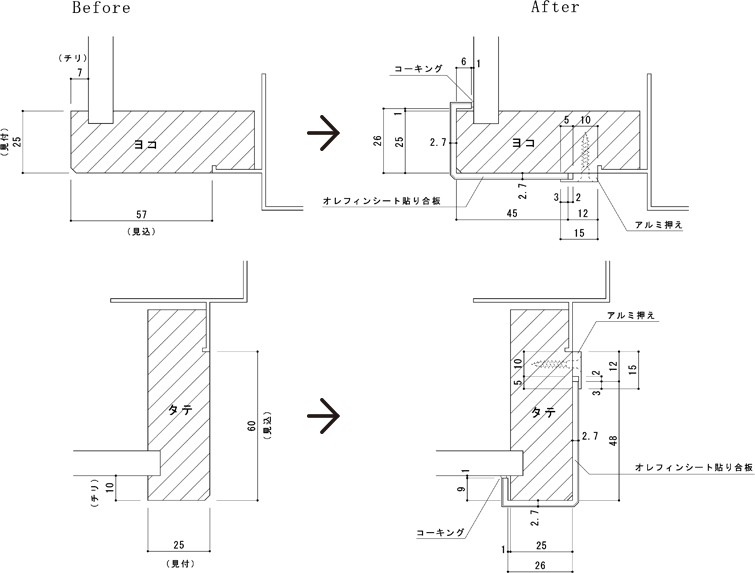

コ型 （スペーサーなし）
例）タテ枠25×60 ヨコ枠25×57の場合

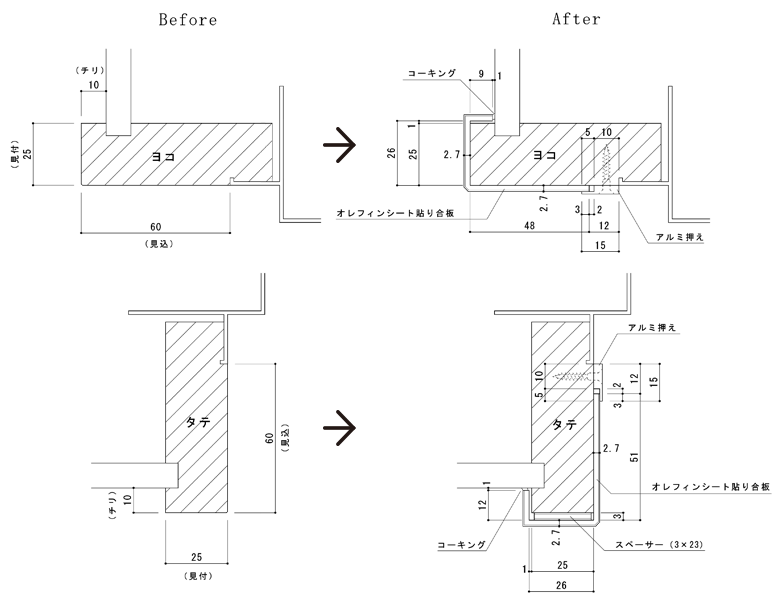

コ型 （スペーサーあり）
例）タテ枠25×60 ヨコ枠25×60の場合

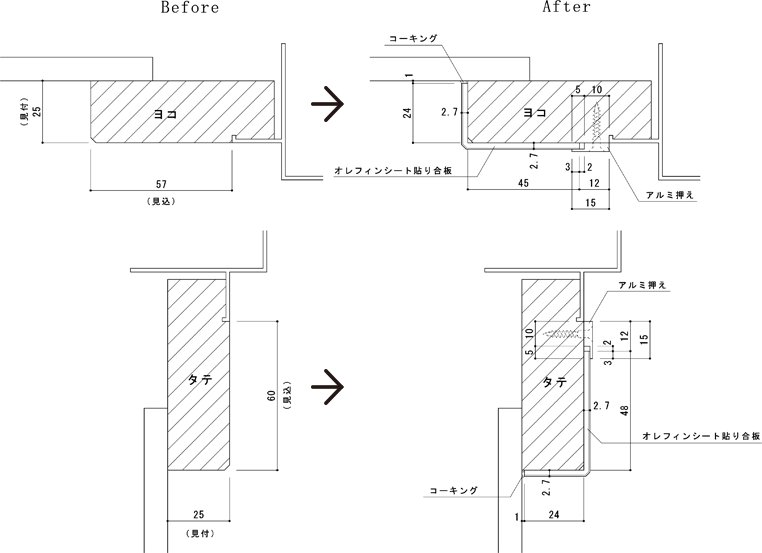

L型 （スペーサーなし）
例）タテ枠25×60 ヨコ枠25×57の場合

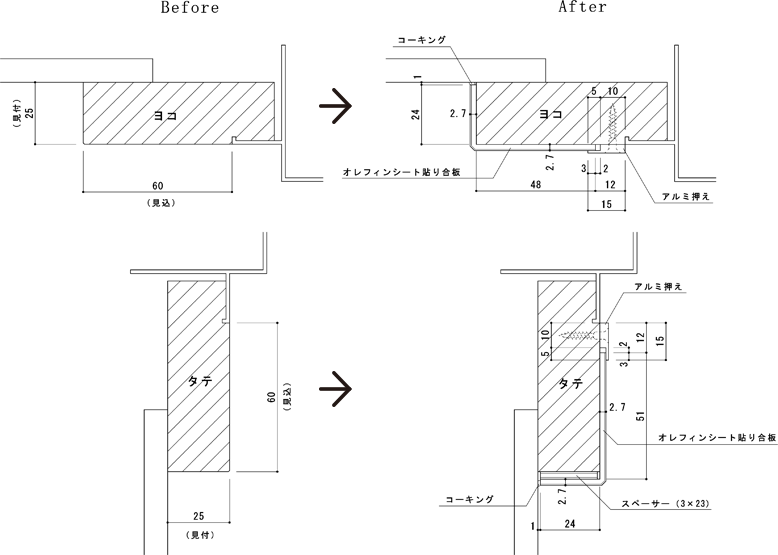

L型 （スペーサーあり）
例）タテ枠25×60 ヨコ枠25×57の場合
採寸寸法と製作寸法の差について
採寸してご入力いただいた寸法に対し、お届けする製品の製作寸法は異なります。
寸法の差については、下記の算出表を参照してください。
入力寸法に対しての製品寸法差（単位mm)
フルオーダー・セミオーダー共通コ型 スペーサーなし
| 縦枠・横枠共通 | |
|---|---|
| a(枠厚) | ＋1 |
| b(枠幅) | -12 |
| c(枠の出幅) | -1 |
コ型 スペーサーあり
| 縦枠 | 横枠 | ||
|---|---|---|---|
| a(枠厚) | ＋1 | a(枠厚) | ＋1 |
| b(枠幅) | -9 | b(枠幅) | -12 |
| c(枠の出幅) | ＋2 | c(枠の出幅) | -1 |
L型 スペーサーなし
| 縦枠・横枠共通 | |
|---|---|
| a(枠厚) | -1 |
| b(枠幅) | -12 |
L型 スペーサーあり
| 縦枠 | 横枠 | ||
|---|---|---|---|
| a(枠厚) | -1 | a(枠厚) | ＋1 |
| b(枠幅) | -9 | b(枠幅) | -12 |
平板
| d(板幅) | 0 |
スペーサーの幅
| フルオーダーの場合 | a(枠厚)-2 |
| セミオーダーの場合 | 既製幅のみ※ |
※スペーサの既製仕様
幅23mm×厚み3mm×長さ1810mmまたは2000mm
フルオーダーで「下枠ケコミ付き」の窓の場合
ケコミ内正面に取付けるための平板が同梱されます。平板の製品寸法は、ご入力いただいたケコミの高さ－4mmになります。ケコミの左右の高さが異なる場合は、高い方の寸法に合わせて製作いたします。
フルオーダー時の製品長さの寸法について
製品長さは、ご入力いただいた寸法と下記のルールに基づいて製作いたします。１．四方枠窓
| 縦枠（左）/ スペーサー |
左枠外の寸法＋7mm（上下枠ともコ型の場合) |
|---|---|
| 左枠外の寸法＋4mm(上下枠の一方がコ型、もう一方がL型の場合) | |
| 左枠外と同寸法（上下枠ともL型の場合) | |
| 縦枠（右）/ スペーサー |
右枠外の寸法＋7mm（上下枠ともコ型の場合) |
| 右枠外の寸法＋4mm(上下枠の一方がコ型、もう一方がL型の場合) | |
| 右枠外と同寸法（上下枠ともL型の場合) | |
| 横枠（上） | 上枠外の寸法－(右枠のa(枠厚)+左枠のa(枠厚)＋6mm) |
| 横枠（下） | 下枠外の寸法－(右枠のa(枠厚)+左枠のa(枠厚)＋6mm) |
| アルミ押さえ（左） | 左枠外の寸法－(上枠のa(枠厚)+下枠のa(枠厚)＋6mm) |
|---|---|
| アルミ押さえ（右） | 右枠外の寸法－(上枠のa(枠厚)+下枠のa(枠厚)＋6mm) |
| アルミ押さえ（上） | 上枠外の寸法－(右枠のa(枠厚)+左枠のa(枠厚)＋8mm) |
| アルミ押さえ（下） | 下枠外の寸法－(右枠のa(枠厚)+左枠のa(枠厚)＋8mm) |
２．三方枠（下枠なし）
| 縦枠（左）/ スペーサー |
左枠外の寸法＋4mm(上枠がコ型の場合) |
|---|---|
| 左枠外と同寸法(上枠がL型の場合) | |
| 縦枠（右）/ スペーサー |
右枠外の寸法＋4mm(上枠がコ型の場合) |
| 右枠外と同寸法(上枠がL型の場合) | |
| 横枠（上） | 上枠外の寸法－(右枠のa(枠厚)+左枠のa(枠厚)＋6mm) |
| アルミ押さえ（左） | 左枠外の寸法－(上枠のa(枠厚)+3mm) |
|---|---|
| アルミ押さえ（右） | 右枠外の寸法－(上枠のa(枠厚)+3mm) |
| アルミ押さえ（上） | 上枠外の寸法－(右枠のa(枠厚)+左枠のa(枠厚)＋8mm) |
3．四方枠（下枠ケコミ付き）
| 縦枠（左）/ スペーサー |
左枠外の寸法＋4mm(上枠がコ型の場合) |
|---|---|
| 左枠外と同寸法(上枠がL型の場合) | |
| 縦枠（右）/ スペーサー |
右枠外の寸法＋4mm(上枠がコ型の場合) |
| 右枠外と同寸法(上枠がL型の場合) | |
| 横枠（上） | 上枠外の寸法－(右枠のa(枠厚)+左枠のa(枠厚)＋6mm) |
| 横枠（下） | 下枠外の寸法－(右枠のa(枠厚)+左枠のa(枠厚)＋6mm) |
| ケコミ用平板 | 下枠外の寸法－(右枠のa(枠厚)+左枠のa(枠厚)＋6mm) |
| アルミ押さえ（左） | 左枠の外寸法－(上枠のa(枠厚)+下枠のa(枠厚)＋左ケコミＨ＋6mm) |
|---|---|
| アルミ押さえ（右） | 右枠の外寸法－(上枠のa(枠厚)+下枠のa(枠厚)＋右ケコミＨ＋6mm) |
| アルミ押さえ（上） | 上枠外の寸法－(右枠のa(枠厚)+左枠のa(枠厚)＋8mm) |
| アルミ押さえ（下） | 下枠外の寸法－(右枠のa(枠厚)+左枠のa(枠厚)＋8mm) |
