TOSOロールスクリーン商品仕様
巻径の目安
寸法関係図
-

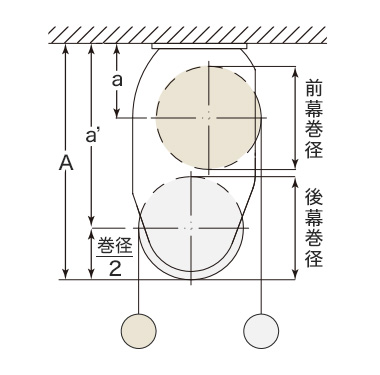

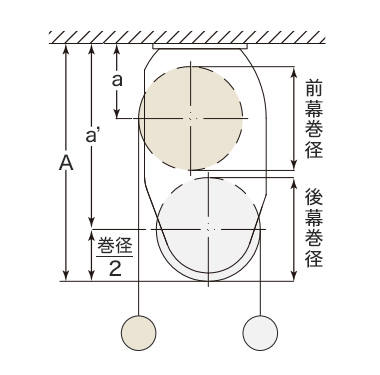

天井付け
-

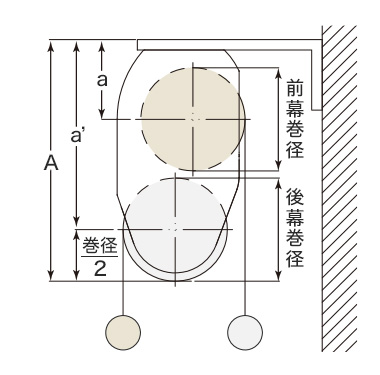

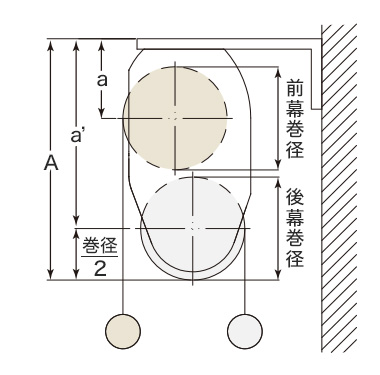

正面付け
-

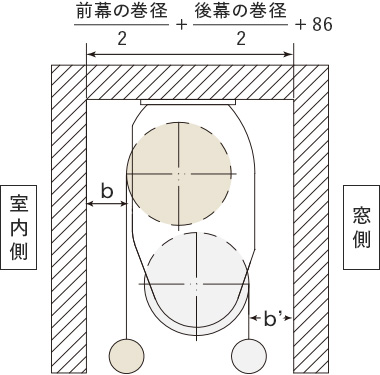

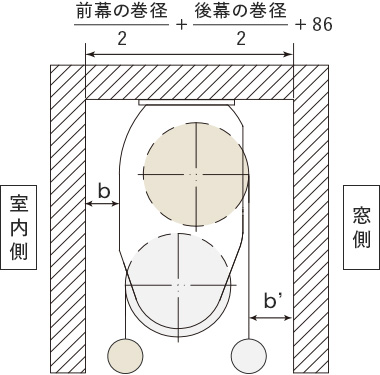

カーテンボックス付け
スクリーン分類表
※一部販売していないシリーズがございます。

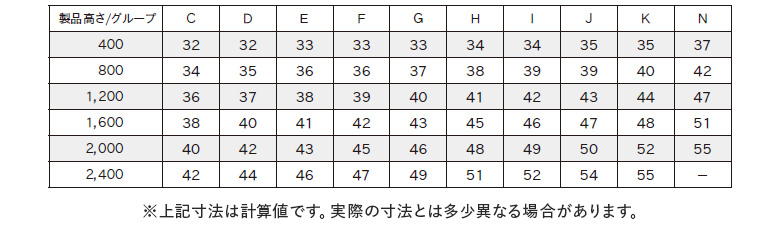

巻径の寸法
※スクリーンの種類によって製作可能寸法は異なります。
詳細は各スクリーンページにて確認ください。
※寸法値は目安であり、スクリーンの巻かれ方などにより多少異なります。
マイテック、マイテックループ、マイテックワンタッチループ、
マイテック浴室、マイテックループ浴室、マイテックワンタッチループ浴室
- 製品幅2,000mm以下の場合
-
※□部分はサイドホルダーL、それ以外はサイドホルダーSとなります。
※コルトシリーズ(TR-1001~1040)は製品高さ2,100mm以上の場合にサイドホルダーLとなります。
※上記寸法は計算値です。実際の寸法とは多少異なる場合があります。 - 製品幅2,005mm以上の場合
-
※□部分はサイドホルダーL、それ以外はサイドホルダーSとなります。
※上記寸法は計算値です。実際の寸法とは多少異なる場合があります。
マイテック小窓

※□部分はサイドホルダーL、それ以外はサイドホルダーSとなります。
※上記寸法は計算値です。実際の寸法とは多少異なる場合があります。
マイテックループ小窓、マイテックループ小窓浴室

※□部分はサイドホルダーL、それ以外はサイドホルダーSとなります。
※上記寸法は計算値です。実際の寸法とは多少異なる場合があります。
フォルテループφ40mm

※上記寸法は計算値です。実際の寸法とは多少異なる場合があります。
