タチカワブラインド
調光タテ型ブラインドエアレ商品仕様
調光タテ型ブラインド エアレ
単位：mm
（ ）内は「マージ遮光」の場合

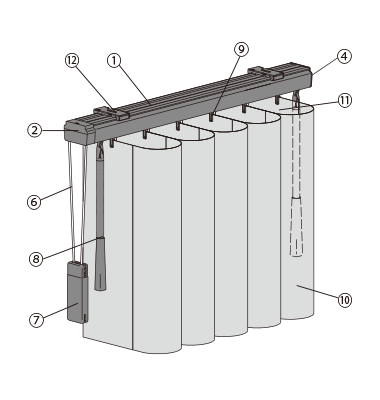

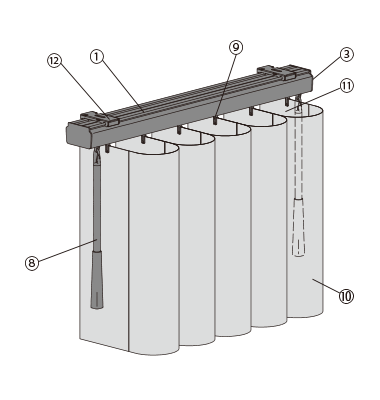

製品構造

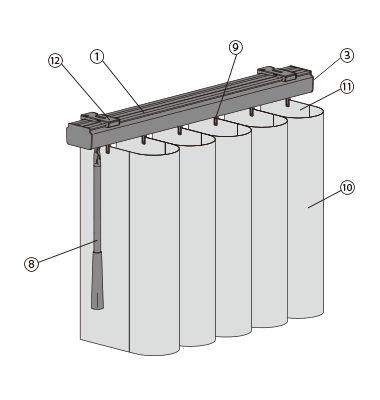

バトン操作
「生地の角度調整」・「製品の開閉」を
バトンで行います。
-
片バトン
-
両バトン

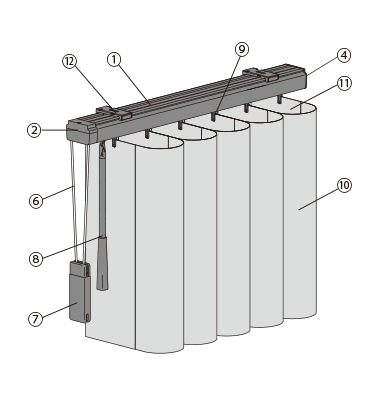

バトン・コード操作
「生地の角度調整」はバトンで、「製品の開閉」は
バトン・ドライブコードの両方で行えます。
-
片バトン
-
両バトン
-
コードウェイト

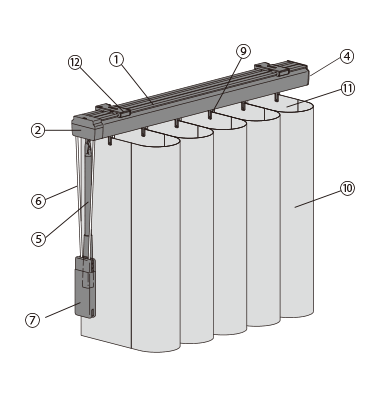

コード操作
「生地の角度調整」はチルトポールで、
「製品の開閉」はドライブコードで行います。
-
コードウェイト
安全対策部品をご使用になっても、事故が完全に回避されるわけではありません。コードの危険性を十分に認識した上でご使用をお願いします。「コードウェイト」は、お子さまの手が届かない高さに操作コードを束ねることで、チャイルドセーフティーが有効になります。

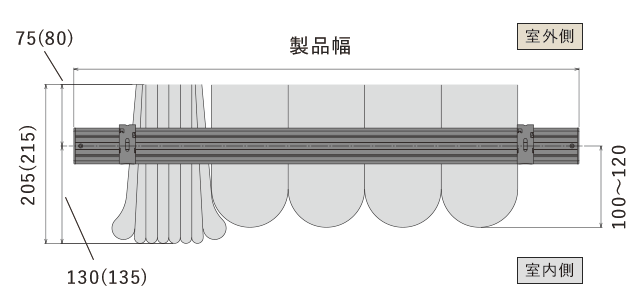

見下げ図

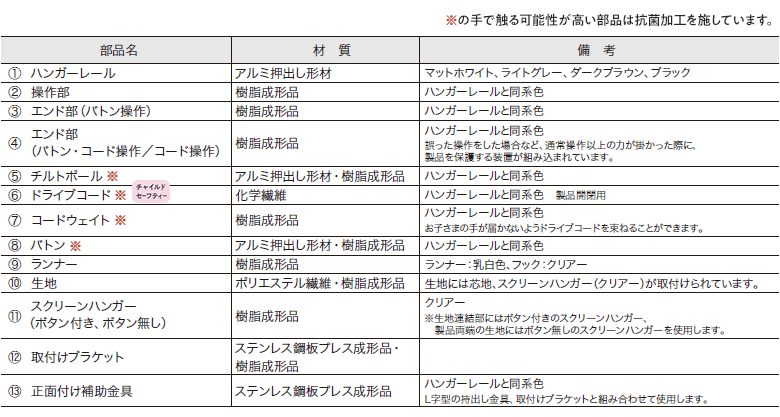

寸法と部品
側面図
-

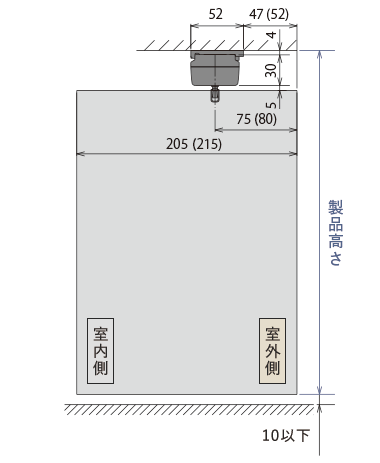

天井付け（ブラケット付け）
-

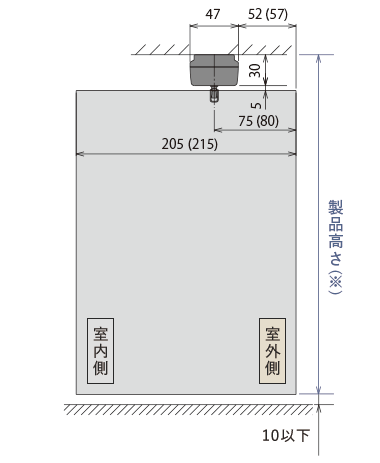

天井付け（直付け）
※ 天井付け（直付け）の場合、製品高さはブラケット厚の4mm分短くなります。
-

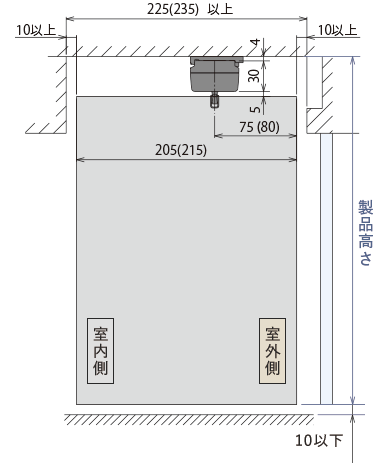

天井付け（カーテンボックス内）
-

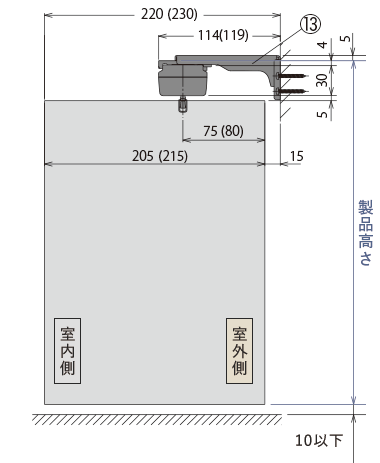

正面付け
取付けブラケット
-
天井付け
-
正面付け
-

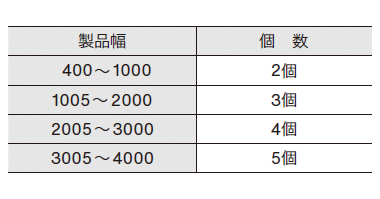

付属個数

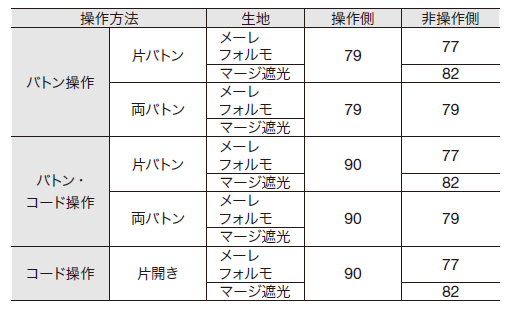

製品幅と生地端部寸法
※製品端部すき間寸法は目安寸法としてご使用ください。生地の出来上がりは実際の寸法と異なる場合があります。
採光時
全閉時
※ 製品の構造上、生地を全閉にしても製品端部（片側）は、レース越しに光が入ります。
また、製品端部にはすき間が生じます。
バトン操作
[レースを操作側に向けて
全閉にした場合]
全閉にした場合]
※ 生地の向きによって
バトンが生地の裏に隠れる場合があります。
全閉時に片側のバトンは生地の裏に隠れます。
[レースを非操作側に向けて
全閉にした場合]
全閉にした場合]

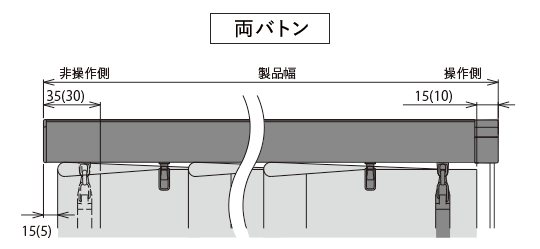

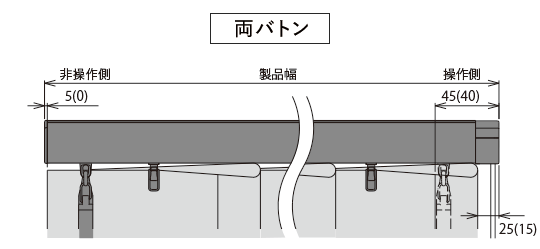

バトン・コード操作
[レースを操作側に向けて
全閉にした場合]
全閉にした場合]
※ 生地の向きによって
バトンが生地の裏に隠れる場合があります。
全閉時に片側のバトンは生地の裏に隠れます。
[レースを非操作側に向けて
全閉にした場合]
全閉にした場合]
コード操作
[レースを操作側に向けて
全閉にした場合]
全閉にした場合]
[レースを非操作側に向けて
全閉にした場合]
全閉にした場合]

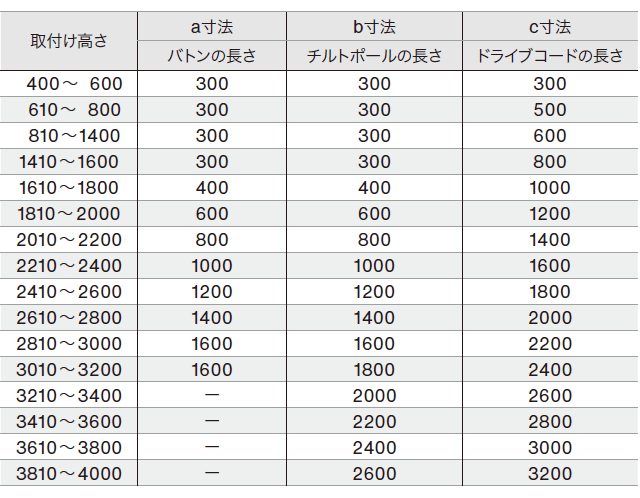

バトン・チルトポール・
ドライブコードの長さ
ドライブコードの長さ
バトン・チルトポール・ドライブコードの長さは、
製品の取付け高さによって異なります。
-
バトン操作
-
バトン・コード操作
-
コード操作
※ バトン（a）・チルトポール（b）の長さは、上記寸法の中から指定することもできます。
※ ドライブコード（c）の長さは、10mm単位で指定することもできます。（最短：300mm）

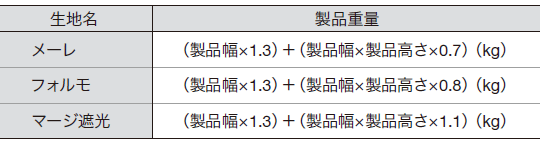

製品重量
※ 計算式の製品幅、製品高さの数値は
メートル（m）単位で計算してください。
製作可能寸法
幅は5mm単位、高さは10mm単位での
製作になります。
対応生地

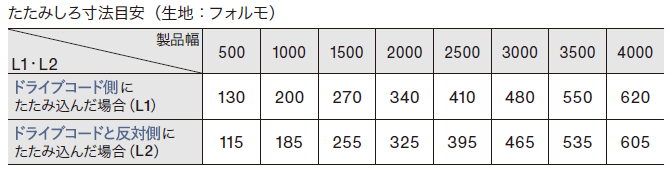

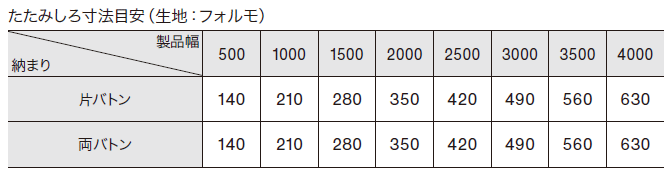

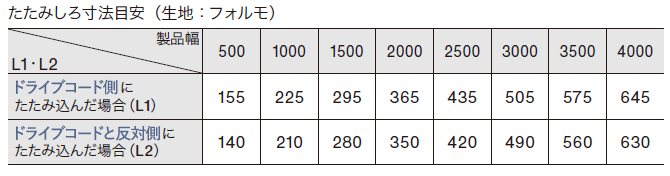

たたみしろ寸法
※製品の構造上、生地をたたみ込んだ際、
生地は製品端部までたたみ込まれません。
バトン操作
-
片バトン
-
両バトン
バトン・コード操作
片バトン
-
両バトン
コード操作
片開き
