TOSO バーチカルブラインド デュアル商品仕様

TOSO バーチカルブラインド

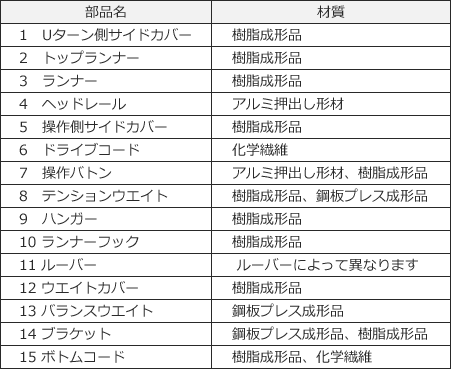

製品構造

正面図
正面図

※全閉時のルーバ重なり寸法
デュアルシングル/デュアルシーズ:10mm デュアルオーバーラップ:30mm

側面図

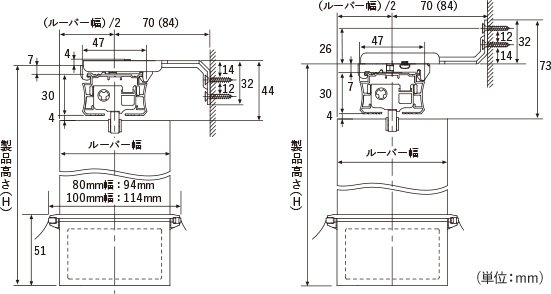

正面付け(正面付L字金具使用)
側面図

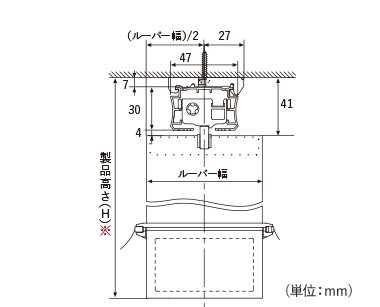

  • 天井付け
    (天井付けワンタッチブラケット使用)
    天井付け

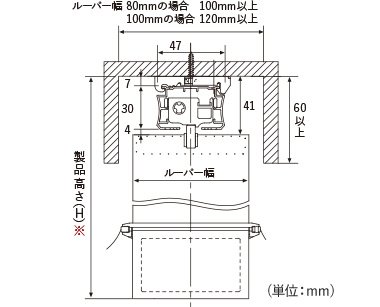

  • カーテンボックスの内側に取り付ける場合
    カーテンボックスの内側に取り付ける場合

※天井直付け(ブラケット不使用)の場合、製品高さはブラケット厚みの7mm分短くなります。

両端部の隙間寸法

※全閉時、操作側の端のルーバーは若干角度がつきます。

コード&バトン式

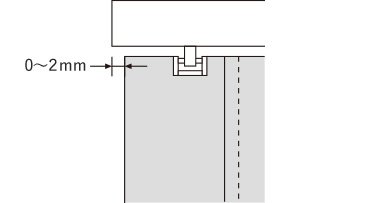

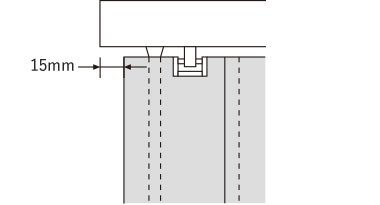

  • 反操作側
    反操作側

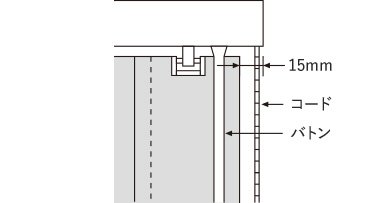

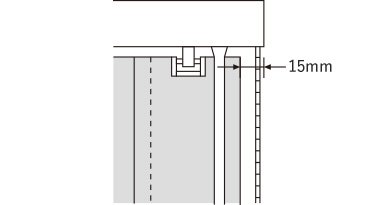

  • 操作側
    操作側
片側バトン式
  • 反操作側
    反操作側

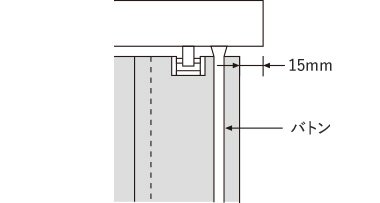

  • 操作側
    操作側
両側バトン[オプションでバトン追加]
  • 反優先操作側
    反優先操作側
  • 優先操作側
    優先操作側

デュアルシェイプのルーバーの重なり幅

ルーバーの重なり幅は全体で均等に割り振るため、製品幅に応じて多少変動します。
下記の寸法は目安としてご活用ください。

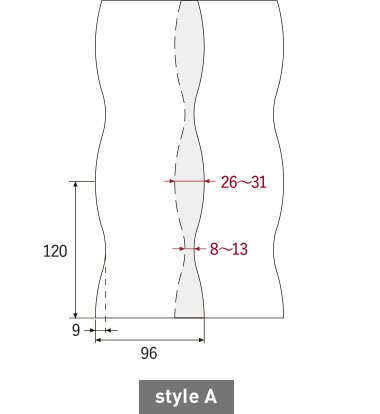

  • styleA

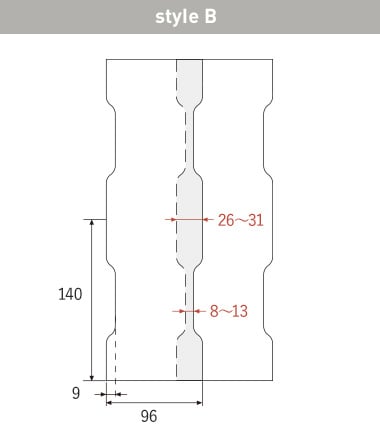

  • styleB

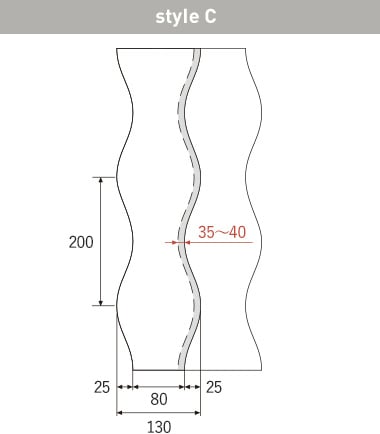

  • styleC

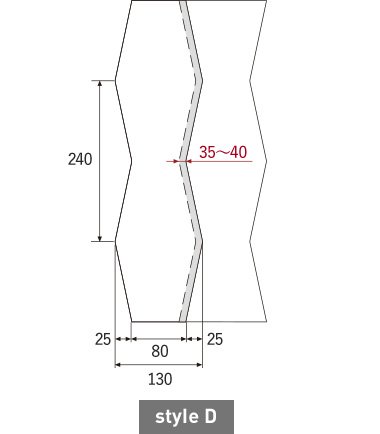

  • styleD

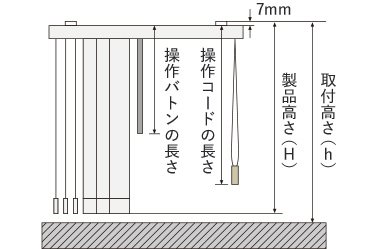

操作部の長さ

  • 操作部の長さ
  • 取付高さ(h)
    ブラケット上面から床まで
    製品高さ(H)
    ブラケット上面からルーバー下部まで(正面付L字金具の厚みは含みません)
    操作バトン長さ
    ヘッドレール上面からバトン下部まで
    操作コードの長さ
    ヘッドレール上面からテンションウエイト下部まで
操作コードの長さ
操作コードの長さ
操作バトンの長さ
操作バトンの長さ

部品詳細

※ご注文の際に、取付方法(正面付け/天井付け)をご指定ください。
ご指定いただいたブラケットが付属します。

正面付け

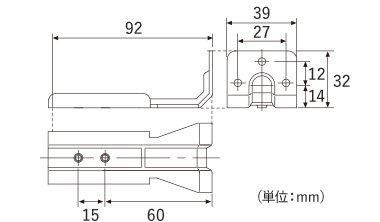

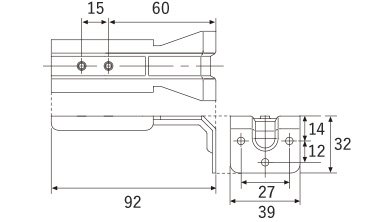

正面付けL字金具
  • 正面付けL字金具
  • 正面付けL字金具
  • カラー
    ホワイト(標準) ブラウン

    ※レールカラーと同色になります。

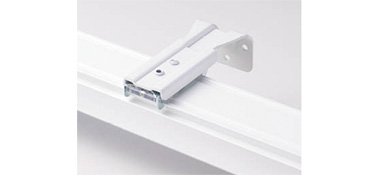

  • 正面付仕様
    正面付仕様

    正面付L字金具に天井付ワンタッチブラケットを
    固定してご使用ください。

天井付け

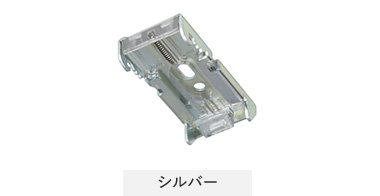

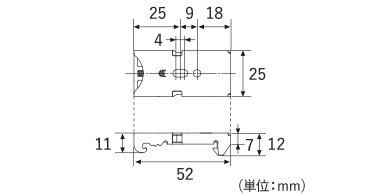

  • 天井付ワンタッチブラケット
    天井付ワンタッチブラケット
  • カラー
    シルバー

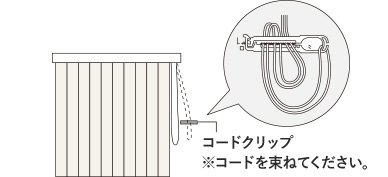

コードクリップ
コードクリップ

コードやチェーンを束ねる部品です。子供の手の届かない位置で束ねることにより事故を防止する効果があります。
※コードクリップはコード&バトン式にのみ付属します。

付属品数量
付属品数量

製作可能寸法と重量の目安

製作可能寸法
製作可能寸法

※バトン式は製品高さ3000mmまでです。また、生地の種類によって、製作可能寸法は異なります。

重量の目安

製品幅2000×製品高さ2000mm 3.9kg
(ルノプレーンシリーズの場合)

たたみ代寸法の目安

生地やバランスウェイトの種類などにより計算式の値と若干異なる場合がございます。
目安としてご活用ください。

コード&バトン式(片開き)
  • L1:操作側のたたみ代寸法

    左操作左寄せ・右操作右寄せ

    左操作左寄せ・右操作右寄せ

  • L3:操作バトンを用いて反対側へ
    寄せた場合のたたみ代寸法

    左操作左寄せ・右操作右寄せ

    左操作左寄せ・右操作右寄せ

  • L2:反操作側のたたみ代寸法

    左操作右寄せ・右操作左寄せ

    左操作右寄せ・右操作左寄せ

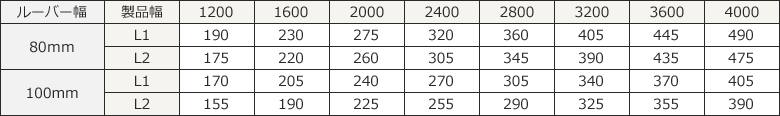

デュアルシングル
デュアルシングル
デュアルオーバーラップ・デュアルシェイプ
デュアルオーバーラップ・デュアルシェイプ
計算方法
デュアルシングル
デュアルシングル
デュアルオーバーラップ・デュアルシェイプ
デュアルオーバーラップ・デュアルシェイプ
コード&バトン式(両開き)
  • L1:操作側のたたみ代寸法

    L1:操作側のたたみ代寸法
  • L3:操作バトンを用いて中央寄せ
    した場合のたたみ代寸法

    L3:操作バトンを用いて中央寄せした場合のたたみ代寸法
  • L2:反操作側のたたみ代寸法

    L2:反操作側のたたみ代寸法
デュアルシングル
デュアルシングル
デュアルオーバーラップ・デュアルシェイプ
デュアルオーバーラップ・デュアルシェイプ
計算方法
デュアルシングル
デュアルシングル
デュアルオーバーラップ・デュアルシェイプ
デュアルオーバーラップ・デュアルシェイプ
コード&バトン式+バトン追加(片開き)
  • L1:操作側のたたみ代寸法

    左寄せ

    左寄せ

  • L2:反操作側のたたみ代寸法

    右寄せ

    右寄せ

  • L3:操作バトンを用いて反対側へ
    寄せた場合のたたみ代寸法

    右寄せ

    右寄せ

デュアルシングル
デュアルシングル
デュアルオーバーラップ・デュアルシェイプ
デュアルオーバーラップ・デュアルシェイプ
計算方法
デュアルシングル
デュアルシングル
デュアルオーバーラップ・デュアルシェイプ
デュアルオーバーラップ・デュアルシェイプ
コード&バトン式+バトン追加(両開き)
  • L1:操作側のたたみ代寸法

    L1:操作側のたたみ代寸法
  • L3:操作バトンを用いて中央寄せ
    した場合のたたみ代寸法

    L3:操作バトンを用いて中央寄せした場合のたたみ代寸法
  • L2:反操作側のたたみ代寸法

    L2:反操作側のたたみ代寸法
デュアルシングル
デュアルシングル
デュアルオーバーラップ・デュアルシェイプ
デュアルオーバーラップ・デュアルシェイプ
計算方法
デュアルシングル
デュアルシングル
デュアルオーバーラップ・デュアルシェイプ
デュアルオーバーラップ・デュアルシェイプ

※1 中央に90mmの隙間ができます。
※2 中央に70mmの隙間ができます。

バトン式(片開き)

L2:反操作側のたたみ代寸法

L2:反操作側のたたみ代寸法

左操作右寄せ・右操作左寄せ

デュアルシングル
デュアルシングル
デュアルオーバーラップ・デュアルシェイプ
デュアルオーバーラップ・デュアルシェイプ
計算方法
デュアルシングル
デュアルシングル
デュアルオーバーラップ・デュアルシェイプ
デュアルオーバーラップ・デュアルシェイプ
バトン式(両開き)

L2:反操作側のたたみ代寸法

L2:反操作側のたたみ代寸法
L2:反操作側のたたみ代寸法
デュアルシングル
デュアルシングル
デュアルオーバーラップ・デュアルシェイプ
デュアルオーバーラップ・デュアルシェイプ
計算方法
デュアルシングル
デュアルシングル
デュアルオーバーラップ・デュアルシェイプ
デュアルオーバーラップ・デュアルシェイプ
