立川機工 プリーツスクリーン商品仕様

シングルタイプ

コード式

コード式
  • 部品名 材質
    1.取付けブラケット ステンレス鋼板プレス成形品、
    樹脂成形品
    2.ヘッドボックス アルミ押出し形材
    3.ボックスキャップ 樹脂成形品
    4.コードイコライザー 樹脂成形品
    5.サポート 樹脂成形品
    6.生地 種類によって組成が異なります
    7.昇降コード 化学繊維
    8.操作コード 化学繊維
  • 部品名 材質
    9.セーフティージョイント 樹脂成形品
    13.ボトムレール アルミ押出し形材
    14.ボトムキャップ 樹脂成形品
    15.ボトムダンパー 樹脂成形品
    16.生地押さえ 樹脂押出し成形品
    17.昇降コード止め 鋼板プレス成形品
    18.ピッチ保持コード 化学繊維
  • ブラケット寸法
    製品幅(W) 使用数量
    250~1200mm 2個
    1210~2000mm 3個
    ブラケット寸法
  • 操作コードの長さ

    標準長さよりも長くしたい場合は、10mm単位で指定することもできます。

    操作コードの標準長さ=製品高さ+150mm

    ※標準長さより短くすることはできません。

    操作コードの長さ

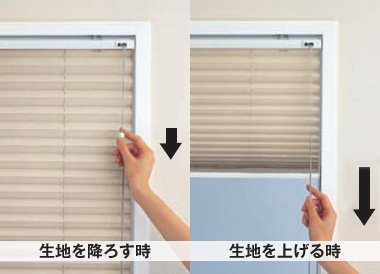

操作方法
  • 操作方法
  • 生地を降ろす時

    操作コードを少し下に引き、手を緩めると生地が降ります。途中で止めたい場合は、再び操作コードを少し引き、手を放すと止まります。
    ※危険防止のため、生地を降ろす時は操作コードから手を離さないで下さい。

    生地を上げる時
    生地が一番下まで降りている場合

    操作コードを下に引き、手を放すと止まります。

    生地が途中で止まっている場合

    操作コードを少し下に引き、いったん手を緩めてストッパーを解除してからさらに下に引き、手を放すと止まります。

チェーン式

チェーン式
  • 部品名 材質
    1.取付けブラケット ステンレス鋼板プレス成形品、
    樹脂成形品
    2.ヘッドボックス アルミ押出し形材
    3.ボックスキャップ 樹脂成形品
    6.生地 種類によって組成が異なります
    7.昇降コード 化学繊維
    10.操作部 樹脂成形品
    11.操作チェーン 樹脂成形品
    12.コネクター 樹脂成形品
  • 部品名 材質
    13.ボトムレール アルミ押出し形材
    14.ボトムキャップ 樹脂成形品
    15.ボトムダンパー 樹脂成形品
    16.生地押さえ 樹脂押出し成形品
    17.昇降コード止め 鋼板プレス成形品
    18.ピッチ保持コード 化学繊維
    19.コードクリップ 樹脂成形品
  • ブラケット寸法
    製品幅(W) 使用数量
    500~1500mm 2個
    1510~2000mm 3個
    ブラケット寸法

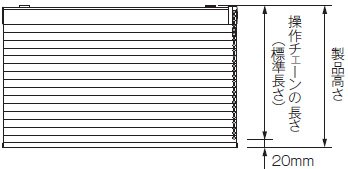

  • 操作チェーンの長さ

    標準長さよりも長くしたい場合は、10mm単位で指定することもできます。

    操作チェーンの標準長さ=製品高さ-20mm

    ※標準長さより短くすることはできません。

    操作コードの長さ
操作方法
  • 操作方法
  • 生地を降ろす時

    室内側(手前)の操作チェーンを少し下に引き、手を緩めると生地がゆっくり自動的に降ります。途中で止めたい場合は、再び室内側(手前)の操作チェーンを少し引くと止まります。

    生地を上げる時

    室内側(手前)の操作チェーンを下に引くと生地が上がります。手を放すとその位置で止まります。

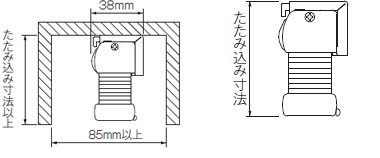

たたみ込み寸法の目安

寸法関係図

  • コード式
    コード式
  • チェーン式
    チェーン式

生地区分表

生地により、たたみ込み寸法が異なります。下の生地区分表をご確認の上、各操作方法の生地別たたみ込み寸法をご覧下さい。※下記寸法は計算値のため、実際の寸法とは異なる場合があります。目安としてご活用下さい。

  • コード式
    単位:mm

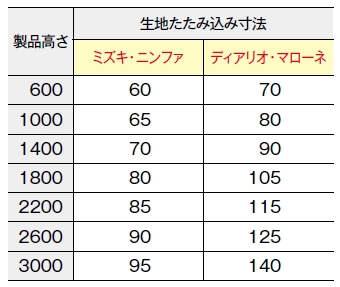

      生地別たたみ込み寸法
    製品高さ寸法 ミズキ イアン マローネ
    ~600 60 65 70
    610~1000 70 70 85
    1010~1400 75 80 95
    1410~1800 80 90 110
    1810~2200 90 95 125
    2210~2600 95 105 135
    2610~3000 105 115 150
  • チェーン式
    単位:mm
      生地別たたみ込み寸法
    製品高さ寸法 ミズキ イアン マローネ
    ~600 80 80 90
    610~1000 85 90 100
    1010~1400 95 95 115
    1410~1800 100 105 125
    1810~2200 105 115 140
    2210~2600 115 120 155
    2610~3000 120 130 170
