立川機工 プリーツスクリーン商品仕様

ペアタイプ

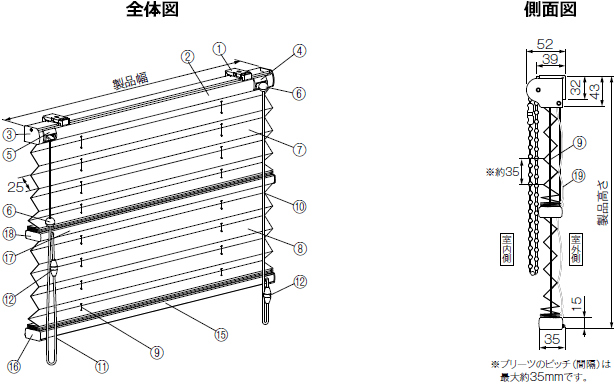

コード式

コード式
  • 部品名 材質
    1.取付けブラケット ステンレス鋼板プレス成形品、
    樹脂成形品
    2.ヘッドボックス アルミ押出し形材
    3.ボックスキャップ 樹脂成形品
    4.コード出口(全体昇降用) 樹脂成形品
    5.コード出口(切替え用) 樹脂成形品
    6.コードイコライザー 樹脂成形品
    7.上部生地 種類によって組成が異なります
    8.下部生地 種類によって組成が異なります
  • 部品名 材質
    9.昇降コード 化学繊維
    12.セーフティージョイント 樹脂成形品
    16.ボトムレール アルミ押出し形材
    17.ボトムキャップ 樹脂成形品
    18.ボトムダンパー 樹脂成形品
    19.中間レール アルミ押出し形材
    20.中間キャップ 樹脂成形品
    21.ピッチ保持コード 化学繊維
    22.コードキャップ 樹脂成形品
  • ブラケット寸法
    製品幅(W) 使用数量
    250~1200mm 2個
    1210~2000mm 3個
    ブラケット寸法
  • 操作コードの長さ

    標準長さよりも長くしたい場合は、10mm単位で指定することもできます。

    操作コードの標準長さ=製品高さ+150mm

    ※標準長さより短くすることはできません。

    操作コードの長さ
操作方法
  • 操作方法
  • 生地全体の昇降
    生地を降ろす時

    全体昇降用操作コードを少し下に引き、手を緩めると生地が降ります。途中で止めたい場合は、再び全体昇降用操作コードを少し引き、手を放すと止まります。

    生地を上げる時
    生地が一番下まで降りている場合

    全体昇降用操作コードを下に引き、手を放すと止まります。

    生地が途中で止まっている場合

    全体昇降用操作コードを少し下に引き、いったん手を緩めてストッパーを解除してからさらに下に引き、手を放すと止まります。

  • 操作方法
  • 生地の切替え(中間レールの昇降)
    上部生地を降ろす時

    切替え用操作コードを少し下に引き、手を緩めると上部生地(中間レール)が降ります。途中で止めたい場合は、再び切換え用操作コードを少し引き、手を放すと止まります。

    上部生地を上げる時
    中間レールが一番下まで降りている場合

    切替え用操作コードを下に引き、手を放すと止まります。

    中間レールが途中で止まっている場合

    切替え用操作コードを少し下に引き、いったん手を緩めてストッパーを解除してからさらに下に引き、手を放すと止まります。

ATTENTION
必ずお読み下さい
生地全体を上げるときは、中間レールを一番上まで移動させてから操作して下さい。
中間レールが一番上にない状態での操作は故障の原因となります。

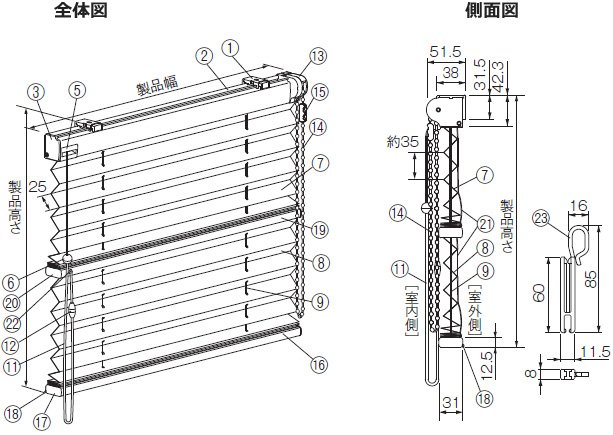

チェーン式

チェーン式
  • 部品名 材質
    1.取付けブラケット ステンレス鋼板プレス成形品、
    樹脂成形品
    2.ヘッドボックス アルミ押出し形材
    3.ボックスキャップ 樹脂成形品
    5.コード出口(切替え用) 樹脂成形品
    7.上部生地 種類によって組成が異なります
    8.下部生地 種類によって組成が異なります
    9.昇降コード 化学繊維
    11.切替え用コード 化学繊維
    12.セーフティー
    ジョイント
    樹脂成形品
    13.操作部 樹脂成形品
  • 部品名 材質
    14.操作チェーン 樹脂成形品、化学繊維
    15.コネクター 樹脂成形品
    16.ボトムレール アルミ押出し形材
    17.ボトムキャップ 樹脂成形品
    18.ボトムダンパー 樹脂成形品
    19.中間レール アルミ押出し形材
    20.中間キャップ 樹脂成形品
    21.ピッチ保持コード 化学繊維
    22.コードキャップ 樹脂成形品
    23.コードクリップ 樹脂成形品

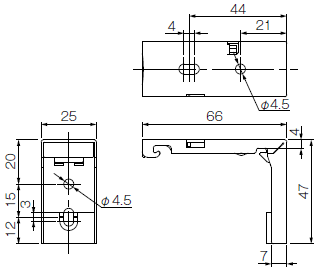

  • ブラケット寸法
    製品幅(W) 使用数量
    500~1500mm 2個
    1510~2000mm 3個
    ブラケット寸法

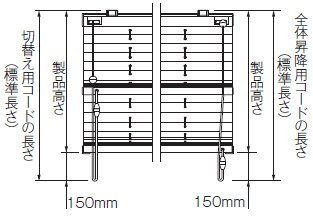

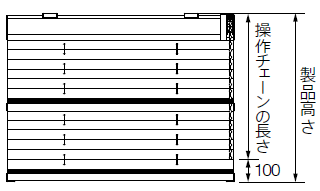

  • 操作チェーン・コードの長さ

    標準長さよりも長くしたい場合は、10mm単位で指定することもできます。

    操作チェーンの標準長さ=製品高さ-20mm
    切替え用操作コードの標準長さ
    =製品高さ+150mm

    ※標準長さより短くすることはできません。

    操作コードの長さ
操作方法
  • 操作方法
  • 生地全体の昇降
    生地を降ろす時

    室内側(手前)の操作チェーンを少し下に引き、手を緩めると生地がゆっくり自動的に降ります。途中で止めたい場合は、再び室内側(手前)の操作チェーンを少し引くと止まります。※上部生地は下降せず下部生地のみが降ります。

    生地を上げる時

    室内側(手前)の操作チェーンを下に引くと生地が上がります。手を放すとその位置で止まります。

  • 操作方法
  • 生地の切替え(中間レールの昇降)
    上部生地を降ろす時

    切替え用操作コードを少し下に引き、手を緩めると上部生地(中間レール)が降ります。途中で止めたい場合は、再び切替え用操作コードを少し引き、手を放すと止まります。

    上部生地を上げる時
    中間レールが一番下まで降りている場合

    切替え用操作コードを下に引き、手を放すと止まります。

    中間レールが途中で止まっている場合

    切替え用操作コードを少し下に引き、いったん手を緩めてストッパーを解除してからさらに下に引き、手を放すと止まります。

ATTENTION
必ずお読み下さい
生地全体を上げるときは、中間レールを一番上まで移動させてから操作して下さい。
中間レールが一番上にない状態での操作は故障の原因となります。

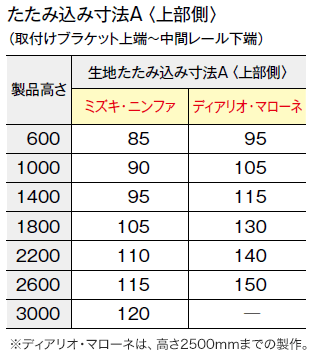

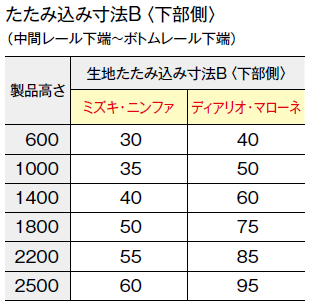

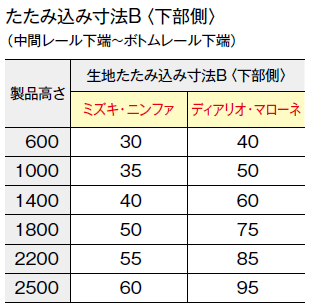

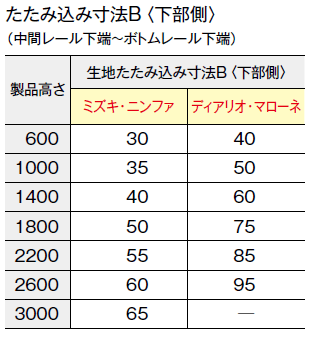

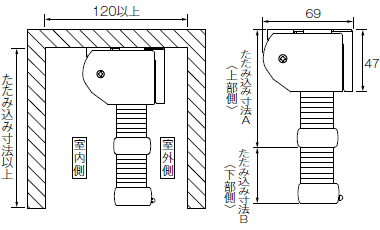

たたみ込み寸法の目安

生地により、たたみ込み寸法が異なります。生地区分表をご確認の上、各操作方法の生地別たたみ込み寸法をご覧下さい。※下記寸法は計算値のため、実際の寸法とは異なる場合があります。目安としてご活用下さい。

寸法関係図

  • コード式
    コード式
  • チェーン式
    チェーン式

生地区分表

ペアタイプの場合のたたみ込み寸法は、上部生地たたみ込み寸法+下部生地たたみ込み寸法になります。※組み合わせ生地は「イアン」です。

  • コード式
    単位:mm
      生地別たたみ込み寸法
    製品高さ寸法 ミズキ イアン マローネ
    ~600 45 45 55
    610~1000 50 55 65
    1010~1400 60 65 80
    1410~1800 65 70 95
    1810~2200 75 80 110
    2210~2500 80 85 115
  • チェーン式
    単位:mm
      生地別たたみ込み寸法
    製品高さ寸法 ミズキ イアン マローネ
    ~600 55 60 65
    610~1000 65 65 80
    1010~1400 70 75 90
    1410~1800 75 85 105
    1810~2200 85 90 120
    2210~2500 90 95 130
