TOSO プリーツスクリーン商品仕様

シングルスタイル

チェーンタイプ

チェーンタイプ
部品名 材質
1. ヘッドレールキャップ 樹脂成形品
2. ブラケット ステンレス鋼板プレス成形品、樹脂成形品
3. ヘッドレール アルミ押出し形材
4. 操作プーリー 樹脂成形品
5. 昇降コード 化学繊維
6. ボールチェーン 樹脂成形品、化学繊維
7. スクリーン 種類によって材質が異なります
8. ボトムレールキャップ 樹脂成形品
9. ボトムレール アルミ押出し形材
10. ピッチキープコード 化学繊維
11. コードクリップ 樹脂成形品

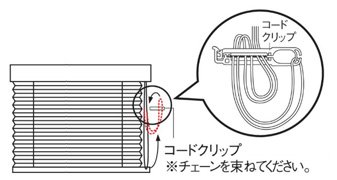

  • コードクリップ

    コードやチェーンを束ねる部品です。子供の手の届かない位置で束ねることにより、事故を防止する効果があります。

    コードクリップ
  • ブラケット寸法
    製品幅(W) 使用数量
    ~1200mm 2個
    1205mm~2000mm 3個
    2005mm~ 4個
    ブラケット寸法

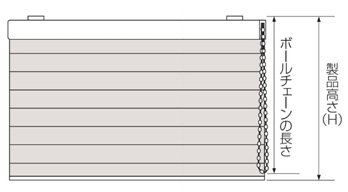

ボールチェーンの長さ
  • ボールチェーンの長さ
  • 製品高さ(H) ボールチェーンの長さ
    ~800mm 650mm
    810~1000mm 750mm
    1010~1200mm 900mm
    1210~1400mm 1100mm
    1410~1600mm 1300mm
    1610~1800mm 1400mm
    1810~2200mm 1600mm
    2210~2600mm 1800mm
    2610~2800mm 2000mm
    2810~3000mm 2200mm
操作方法
  • 操作方法
  • スクリーンを上げる場合
    手前側のボールチェーンを下方向へ引き、スクリーンを止めたい位置で手を離して下さい。
    スクリーンを下げる場合
    手前側のボールチェーンを下方向へ2cm程度引き、手を離して下さい。自動でボトムレールが降下します。

コードタイプ

コードタイプ
部品名 材質
1. ヘッドレールキャップ 樹脂成形品
2. ブラケット ステンレス鋼板プレス成形品、樹脂成形品
3. ヘッドレール アルミ押出し形材
4. コード口 ステンレス鋼板プレス成形品、樹脂成形品
5. コードジョイント 樹脂成形品
6. 昇降コード 化学繊維
7. 操作コード 化学繊維
8. ボトムレールキャップ 樹脂成形品
9. ボトムレール アルミ押出し形材
10. スクリーン 種類によって材質が異なります
11. ピッチキープコード 化学繊維
12. セーフティージョイント(大) 樹脂成形品
  • セーフティジョイント(大)

    子供の体重がかかると外れる部品です。

    セーフティジョイント(大)
  • ブラケット寸法
    製品幅(W) 使用数量
    ~1200mm 2個
    1205mm~ 3個
    ブラケット寸法

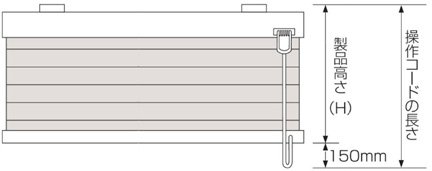

操作コードの長さ

操作コードの長さは、製品高さ+150mmになります。

操作コードの長さ
操作方法
スクリーンを上げる場合
  • ボトムレールが一番下にあるとき
    ボトムレールが一番下にあるとき

    コードジョイントを下方向に引き、スクリーンを止めたい位置で手を離して下さい。

  • ボトムレールが途中にあるとき
    ボトムレールが途中にあるとき

    コードジョイントを少し下に引くとストッパーが解除されます。手をいったん緩めてから再び下方向に引き、スクリーンを止めたい位置で手を離して下さい。

スクリーンを下げる場合
  • スクリーンを下げる場合
  • コードジョイントを少し下に引くとストッパーが解除されスクリーンが下がります。スクリーンを途中で止めたい場合は、もう一度下方向に少し引き、手を離して下さい。

コードレスタイプ

コードレスタイプ
部品名 材質
1. ヘッドレールキャップ 樹脂成形品
2. ブラケット ステンレス鋼板プレス成形品、樹脂成形品
3. ヘッドレール アルミ押出し形材
4. 昇降コード 化学繊維
5. ピッチキープコード 化学繊維
6. スクリーン 種類によって材質が異なります
7. ボトムレールキャップ 樹脂成形品
8. ボトムレール アルミ押出し形材
9. ボトムグリップ 樹脂成形品
  • ボトムグリップ数
    製品幅(W) ボトムグリップ
    ~1195mm 1個
    1200mm~ 2個
  • ブラケット寸法
    製品幅(W) 使用数量
    ~1200mm 2個
    1205mm~ 3個
    ブラケット寸法
操作方法
  • 操作方法
  • ボトムグリップを持ち、スクリーン(ボトムレール)を止めたい位置まで移動させて下さい。

    ATTENTION
    製品の特性上、スムーズな昇降を維持するため、定期的な開閉をおすすめします。
