TOSO プリーツスクリーン商品仕様
ツインスタイル
ツインワンチェーンタイプ
| 部品名 | 材質 |
|---|---|
| 1. ヘッドレールキャップ | 樹脂成形品 |
| 2. ブラケット | ステンレス鋼板プレス成形品、樹脂成形品 |
| 3. ヘッドレール | アルミ押出し形材 |
| 4. 操作プーリー | 樹脂成形品 |
| 5. 昇降コード | 化学繊維 |
| 6. ボールチェーン | 樹脂成形品、化学繊維 |
| 7. ピッチキープコード | 化学繊維 |
| 8. 上部スクリーン | 種類によって材質が異なります |
| 9. 中間キャップ | 樹脂成形品 |
| 10. 下部スクリーン | 種類によって材質が異なります |
| 11. ボトムレールキャップ | 樹脂成形品 |
| 12. 中間レール | アルミ押出し形材 |
| 13. ボトムレール | アルミ押出し形材 |
| 14. コードクリップ | 樹脂成形品 |
-
コードクリップ
コードやチェーンを束ねる部品です。子供の手の届かない位置で束ねることにより、事故を防止する効果があります。
-
ブラケット寸法
製品幅(W） 使用数量 ～1200mm 2個 1205mm～ 3個

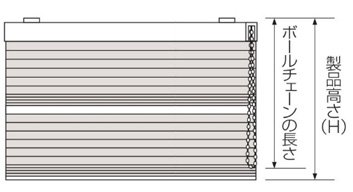

ボールチェーンの長さ
-
-
製品高さ（H） ボールチェーンの長さ ～800mm 650mm 810～1000mm 750mm 1010～1200mm 900mm 1210～1400mm 1100mm 1410～1600mm 1300mm 1610～1800mm 1400mm 1810～2200mm 1600mm 2210～2600mm 1800mm 2610～2800mm 2000mm 2810～3000mm 2200mm
操作方法
スクリーン全体の昇降
-
スクリーンを上げる場合
- 1.手前側のボールチェーンを下方向に引き、上部スクリーン（中間レール）を一番上までたたみ上げて下さい。
- 2.奥側のボールチェーンを下方向に引き、下部スクリーン（ボトムレール）を止めたい位置で手を離して下さい。
-
スクリーンを下げる場合
- 奥側のボールチェーンを下方向へ2cm程度引き、手を離して下さい。自動でボトムレールが降下します。
中間レールの昇降
-
中間レールを上げる場合
手前側のボールチェーンを下方向に引き、中間レールを止めたい位置で手を離して下さい。
-
中間レールを下げる場合
手前側のボールチェーンを下方向へ2cm程度引き、手を離して下さい。自動で中間レールが降下します。
コードレスタイプ
| 部品名 | 材質 |
|---|---|
| 1. ヘッドレールキャップ | 樹脂成形品 |
| 2. ブラケット | ステンレス鋼板プレス成形品、樹脂成形品 |
| 3. ヘッドレール | アルミ押出し形材 |
| 4. 昇降コード | 化学繊維 |
| 5. ピッチキープコード | 化学繊維 |
| 6. 上部スクリーン | 種類によって材質が異なります |
| 7. 中間キャップ | 樹脂成形品 |
| 8. 下部スクリーン | 種類によって材質が異なります |
| 9. ボトムレールキャップ | 樹脂成形品 |
| 10. 中間レール | アルミ押出し形材 |
| 11. ボトムレール | アルミ押出し形材 |
| 12. 中間グリップ | 樹脂成形品 |
| 13. ボトムグリップ | 樹脂成形品 |
-
ボトムグリップ数
製品幅(W） 中間グリップ ボトムグリップ ～1195mm 1個 1個 1200mm～ 2個 2個 -
ブラケット寸法
製品幅(W） 使用数量 ～1200mm 2個 1205mm～ 3個
操作方法
-
スクリーン全体の昇降
ボトムグリップを持ち、下部スクリーン（ボトムレール）を止めたい位置まで移動させて下さい。
※下部スクリーンを上げる際に中間レールと衝突する場合は、先に中間レールを移動させて下さい。無理に押し上げると故障の原因になります。
-
中間レールの昇降
中間グリップを持ち、上部スクリーンを止めたい位置まで移動させて下さい。
