立川機工ロールスクリーン寸法の測り方・取付方法
※こちらのページに記載の内容は、立川機工ファーステージつっぱりロールスクリーンの採寸方法および取付方法と異なります。
ロールスクリーンの寸法の測り方
-

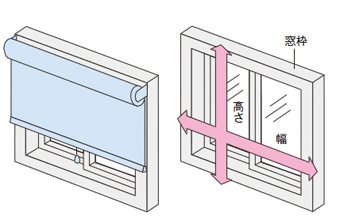

正面付け窓枠の外側に取付ける場合
幅、高さとも窓枠の外側寸法以上を製品サイズとしてご指定下さい。
-

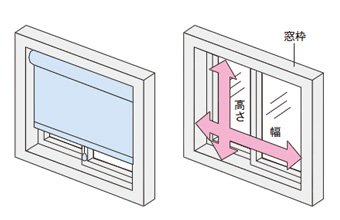

天井付け窓枠の内側に取付ける場合
幅・高さとも窓枠の内側寸法から5～10mm程度差し引いてください。
-
窓枠外のカーテンレールに天井付け
幅は窓枠外側寸法を測り、高さはカーテンレールの下辺から窓枠外側までの寸法を測ります。幅・高さとも、測った寸法よりも50～100mm程度大きいサイズがおすすめです。
-
窓枠内のカーテンレールに天井付け
幅は窓枠の内側寸法を測り、高さはカーテンレールの下辺から窓枠内側までの寸法を測ります。幅・高さともに測った寸法よりも5～10mm程度差し引いてください。
-
掃き出し窓に取り付け
床面まである窓に取り付ける場合
幅は窓枠外側寸法より50～100mm程度プラスし、高さは取付位置から床までの寸法よりも、20mm程度差し引いたサイズをご指定下さい。
カーテンレールに取り付けるときの注意点

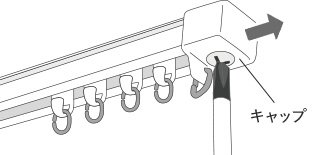

取り付け時にはカーテンレールのキャップを外して、ランナーを取り出す必要があります。レールの左右にキャップを外すだけのスペースがあるかどうか確認してください。

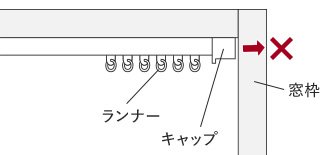

※スペースがない場合は、レール本体を窓枠から外し、中のランナーを取り出してから元に戻してください。
ロールスクリーンの取付方法

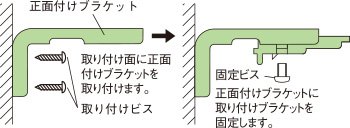

STEP1 ブラケットの取付け
製品本体のフレームの端がくる位置から4～6cm内側にブラケットを固定してください。ファーステージ・タピオ
-
正面付け
-
天井付け
ダブルロールスクリーン
-
正面付け
-
天井付け
ティオリオ
-
正面付け
-
天井付け

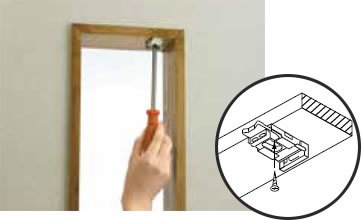

タピオ小窓用
-
天井付け
製品本体のフレームの端がくる位置から10～80mm内側に、取付けブラケットをビスで固定します。
STEP2 製品の取付け
フレームをブラケットのツメに引っ掛け、カチッと音がするまで完全に押し込みます。（製品によってブラケットのツメの位置が異なります。）
ファーステージ・タピオ
-
正面付け
-
天井付け
ダブルロールスクリーン
-
正面付け
-
天井付け
ティオリオ
-
正面付け
-
天井付け
タピオ小窓用
-
天井付け
- フレームを両手で持ち、取付けブラケットの奥のツメに引っかけます。
- 製品本体を矢印の方向に「カチッ」と音がするまで押し上げます。
最後に両側の取付けブラケットに確実に固定されたことを確認してください。
