立川機工ロールスクリーン商品仕様

ファーステージ

構造図

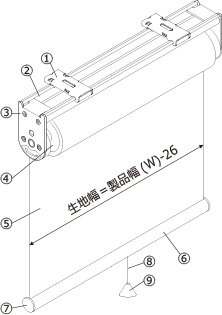

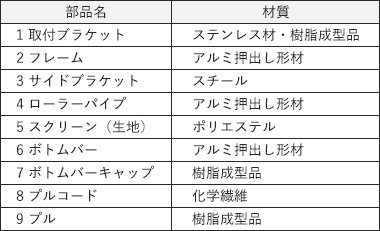

プルコード式

単位:mm
  • プルコード式
    プルコード式
  • 側面図
    正面付けの場合
    天井付けの場合
    天井付けの場合
    正面付けの場合

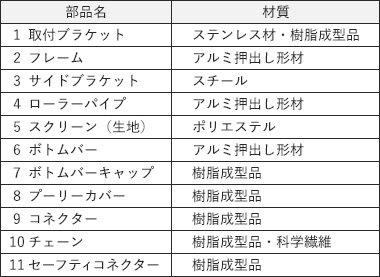

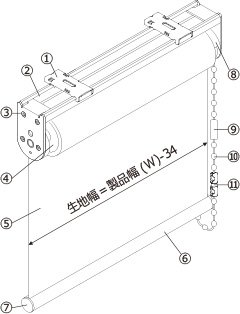

チェーン式

単位:mm
  • チェーン式
    チェーン式
  • 側面図
    正面付けの場合
    天井付けの場合
    天井付けの場合
    正面付けの場合

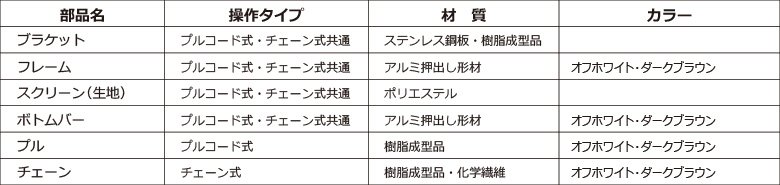

部品仕様
部品仕様
  • ブラケット
    ブラケット
  • プルコード長さ
    プルコード長さ

    50cm全サイズプルコード長さ(仕上がり)製品H寸法

    チェーン長さ
    チェーン長さ

    チェーンの長さはご指定頂けます。
    (標準寸法より短くすることはできません。)

製作可能寸法

製作可能寸法
  • ●プルコード式のスクリーン(生地)幅は 製品幅(W)-2.6cm(左右各1.3cm)となります。
  • ●チェーン式のスクリーン(生地)幅は 製品幅(W)-3.4cm(操作側2.1cm・非操作側1.3cm)となります。
  • ●注1・・・チェーン式の場合、幅60cm以下は高さ200cmまでの製作となります。
  • ●浴室生地の操作方法は、プルコード式のみとなります。
  • ●高さ寸法は最大2cm程度の誤差が生じる場合がございます。(巻取り分としてパイプ一巻き分の余裕をみています。)

製品重量

※生地重量は、生地種類ページの「生地重量」よりご確認ください。

(製品幅 [m]×1.0) +0.2+(製品幅[m]×製品高さ[m]×生地重量[kg/m²])(kg)

【例】製品幅(W)180cm×製品高さ(H)200cm 生地:無地 TR-126 の場合
(1.8m×1.0)+0.2+(1.8m×2.0m×0.16kg/m²)= 約2.6kg
