立川機工 バーチカルブラインド商品仕様

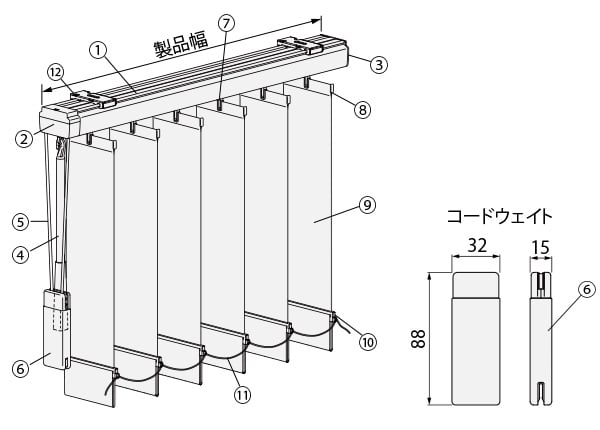

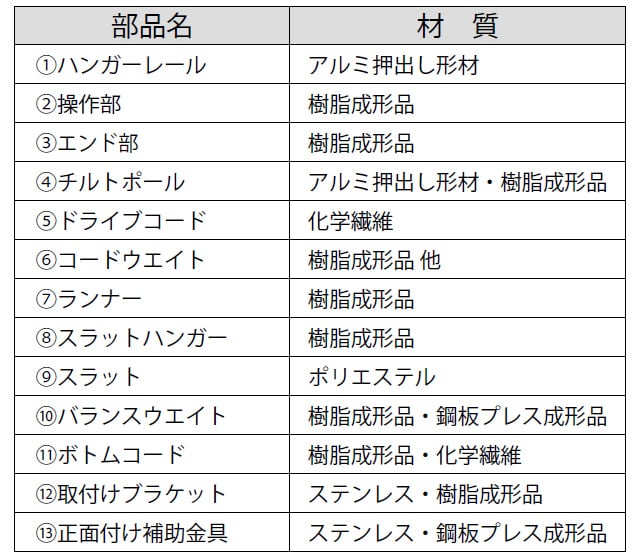

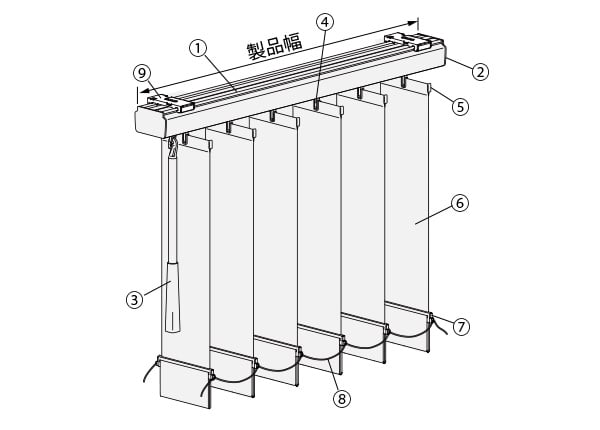

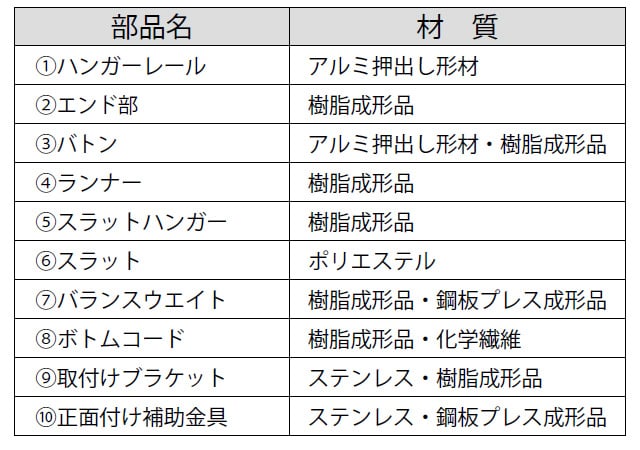

製品構造

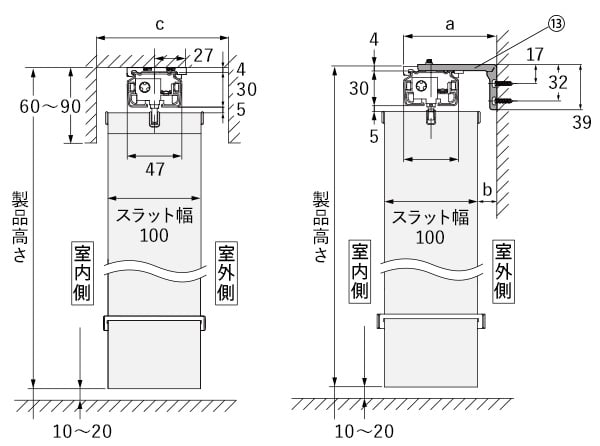

コード操作
単位:mm

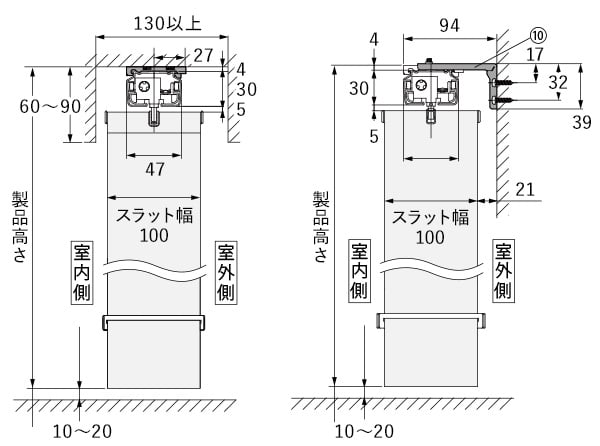

バトン操作
単位:mm

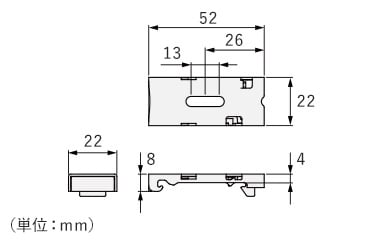

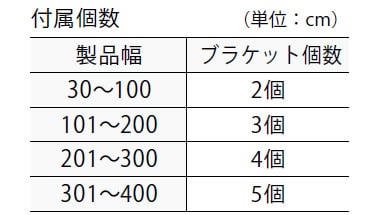

取付けブラケット
-
天井付け
-

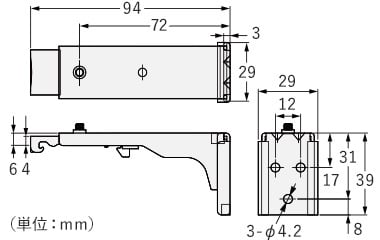

正面付け

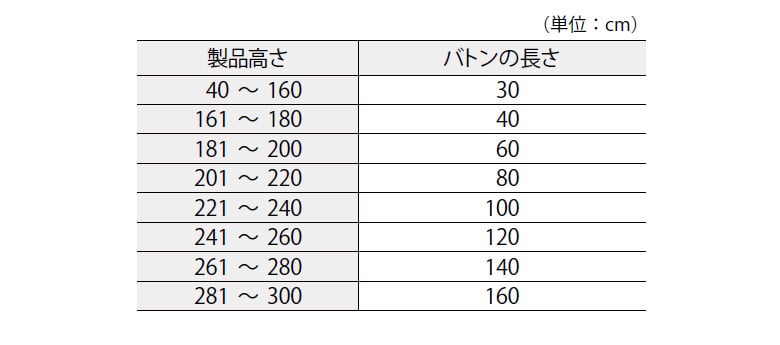

操作部の長さ

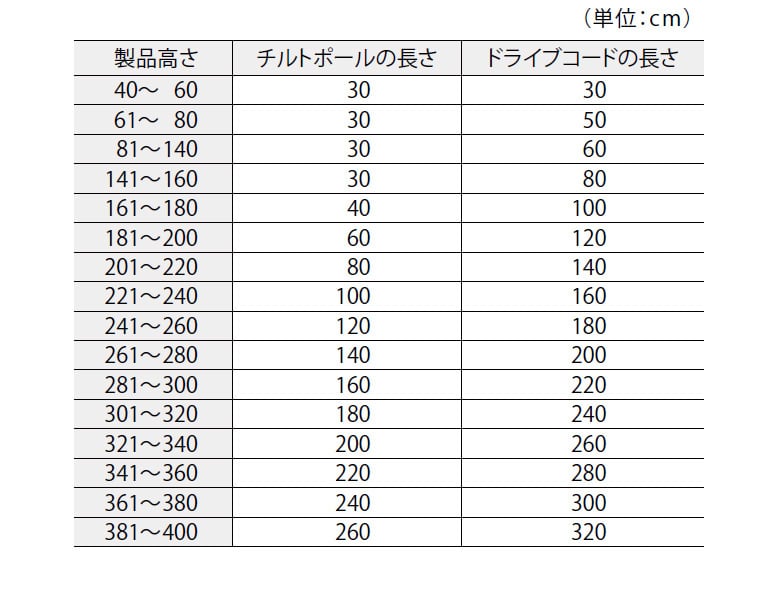

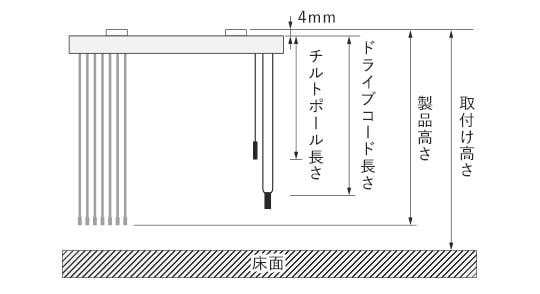

コード操作

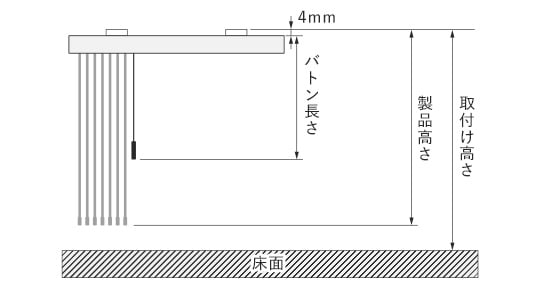

バトン操作

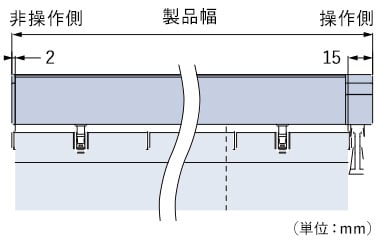

製品幅とスラット端部寸法
コード操作
バトン操作
-

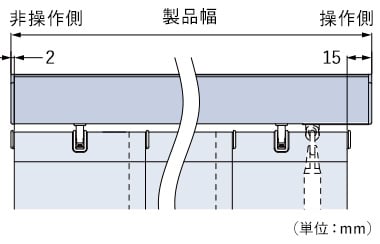

片バトン
片バトンは、右操作の場合、全閉時にバトンはスラットの裏に隠れます。左操作の場合、全閉時はバトンがスラットの上に重なります。
-

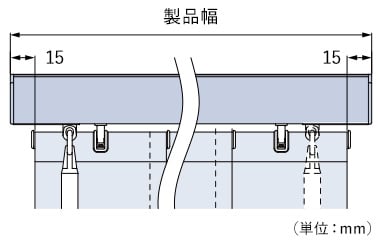

両バトン
両バトンは、全閉時に右操作のバトンはスラットの裏に隠れます。左側のバトンはスラットの上に重なります。
両バトンの場合、製品の構造上たたみ込んだ際、左右とも端から1番目と2番目のスラット間に隙間が生じます。

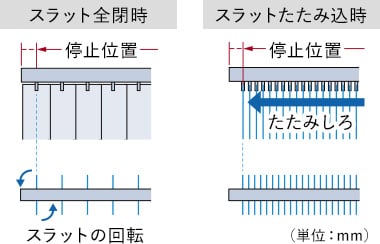

製品(スラット)を
たたみ込んだ時の
スラットの停止位置について
たたみ込んだ時の
スラットの停止位置について
製品の構造上、全閉時やたたみ込んだ際のスラットは、上記位置で停止します。ただし、スラットの停止位置は、スラット幅や操作方法、納まり条件などによって異なる場合があります。

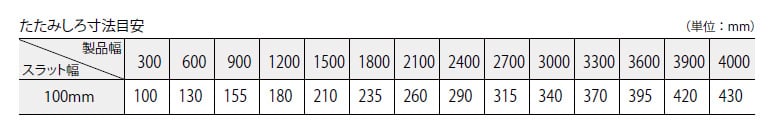

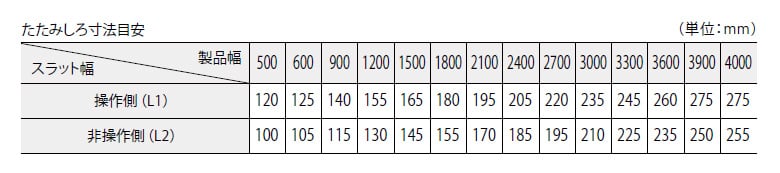

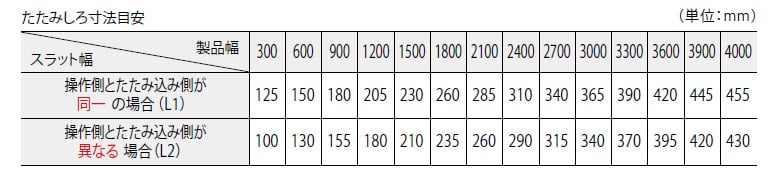

たたみ代寸法の目安

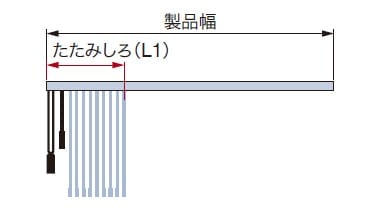

コード操作

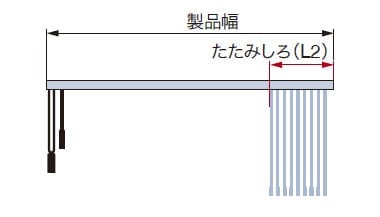

片開き

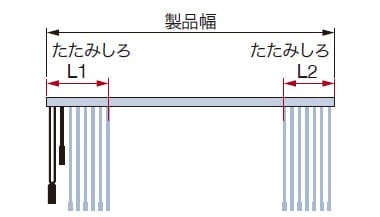

両開き

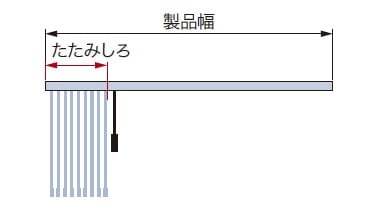

バトン操作
片バトン

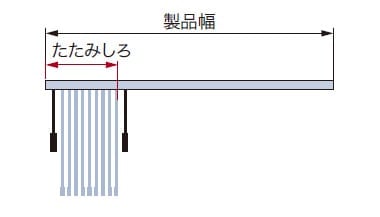

両バトン
