はめ込み式フローリングは本当に外れない？引張強度試験で検証

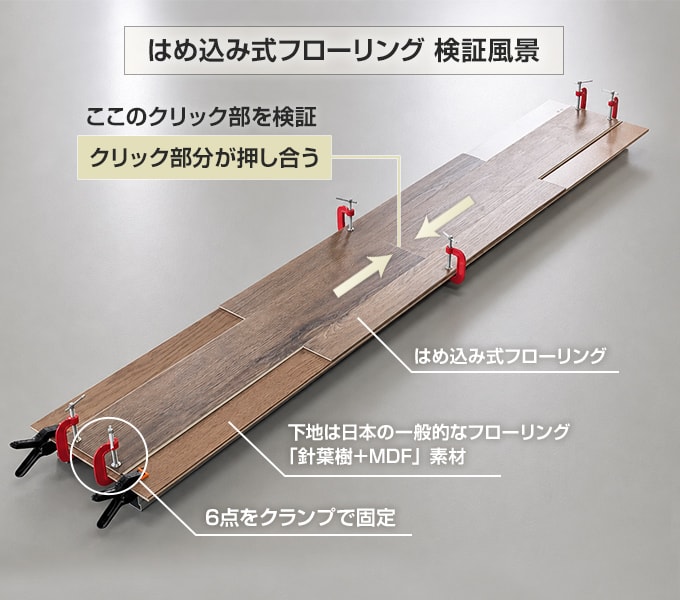

まず私たちは、冬場の施工環境を想定し、5℃の低温環境で施工した床材を、両端を固定した状態のまま55℃まで一気に加熱する実験を行いました。
「実際には動けない状況でも、クリック部が耐えられるのか」を確認するための検証です。

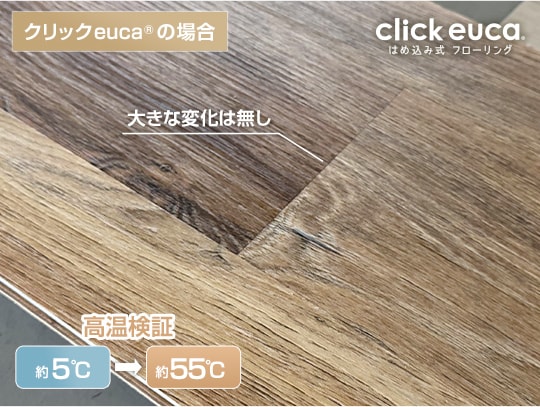

• 40℃付近から膨張による軽微な「浮き」は発生
• しかし、クリック部の破断や致命的な損傷は一切なし

つまり、逃げ場のない状態でも、クリック部分そのものが膨張圧力に耐えられる強度を持っていることが確認できました。

もちろん、膨張自体がゼロになるわけではありません。
しかし重要なのは、「膨張した時に壊れるかどうか」です。

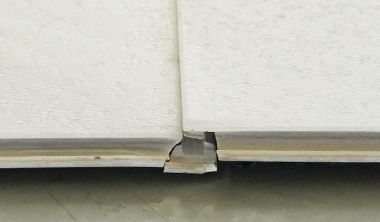

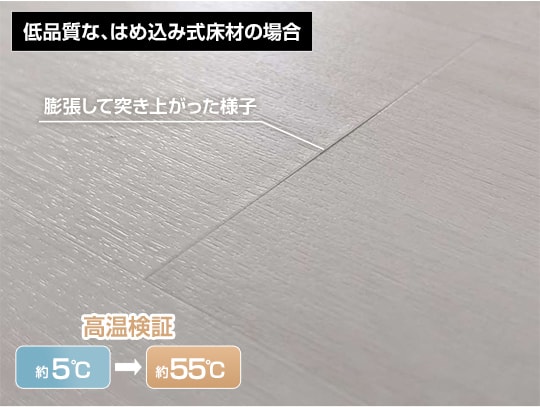

実際、低品質なはめ込み式フローリングでは、膨張による圧力に耐えきれず、ジョイント部分が突き上がりサネや目地が破損するケースも確認されています。
RESTAは、単に“施工できる床材”ではなく、温度変化や実生活の荷重環境まで想定したうえで、「壊れにくい構造か」を重視しています。

はめ込み式フローリングを提供する多くのメーカーは、「温度上昇による膨張・突き上げ」を大きなリスクとして説明しています。

しかしRESTAは、検証を進める中で、はめ込み式フローリングが本当に壊れやすいのは、むしろ“温度低下による収縮”だと考えました。

なぜなら、膨張時は床材同士が押し合う力ですが、収縮時にはクリック部分に“引っ張り方向”の力がかかるためです。

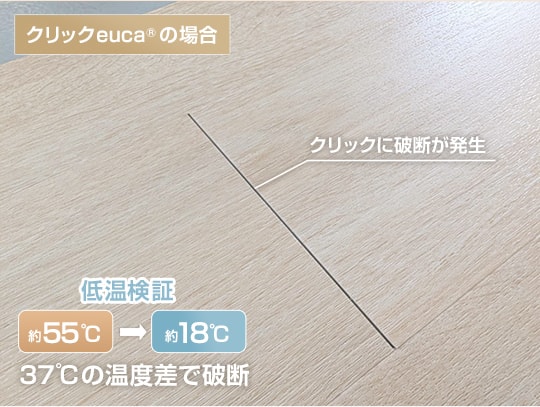

そこで次に、55℃で一度クランプを緩め再固定した状態から、徐々に温度を下げる検証を行いました。

• 55℃→約18℃（温度差27℃）でクリックに破断が発生

この試験結果をもとに計算すると、23℃の環境で施工した場合、理論上は約-14℃相当までの温度変化に耐えられる計算になります。

さらに重要なのが、SPC素材の特性です。
SPCは低温になるほど素材自体が硬くなり、熱による軟化も起こりにくいため、実際の低温環境ではさらに安定した状態を維持しやすくなります。

つまり、適切な施工温度で施工することで、日本の一般的な室内環境で想定される温度変化は、十分にカバー可能だと私たちは考えています。

RESTAは、「隙間を空けてください」という注意喚起だけではなく、“なぜ壊れるのか”を構造と温度変化から検証し、実際の住環境に基づいて製品を設計しています。

※床下地に緩やかな湾曲がある場合など、施工環境によってはより小さな温度変化で破断や変形が発生します。

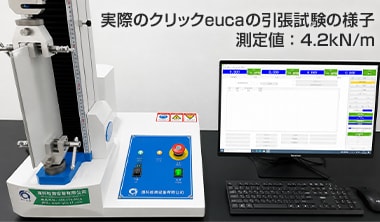

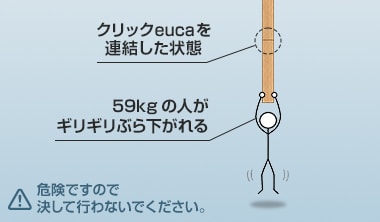

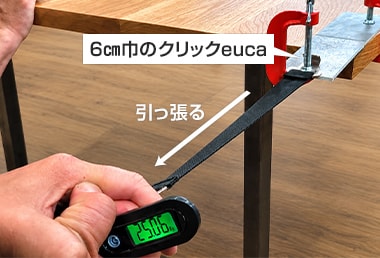

温度試験の結果からも分かるように、4.2kN/mという高い引張強度を持つクリックeucaであっても、約−27℃相当の温度変化ではクリック部に変形が発生しました。

温度変化による伸縮力は、基本的に温度差に比例します。
つまり、クリック強度が低くなれば、それだけ小さな温度変化でも破損リスクが高まるということです。

この考え方をもとに計算すると、ISOの最も厳しい合格基準である「2.0kN/m」の場合、27℃ × 2.0 ÷ 4.2 ≒ 約13℃となり、クリック部の両端が固定された条件では、約13℃の温度低下でクリックが外れる計算になります。

つまり、日本の住宅環境では、季節や日射条件によって床表面温度は13℃を超えて変化するため、ISOの重歩行基準の合格値でも不十分です。
これはSPCというとても硬い特性を持つ素材であるからこそ特に考慮すべきポイントです。

はめ込み式フローリングは、現在流通している製品のほとんどが海外製です。
そのため、日本特有の住環境に合わせて設計された製品は、ほとんど存在しません。

もちろん、世界標準であるISO規格に合格していることは重要です。
しかし、それだけで日本の環境でも安心して使えるとは限らないと、RESTAは考えています。

日本は、四季による温度変化が大きく、世界的に見ても床材に厳しい環境になりやすい国です。

だからこそクリックeucaは、単に国際規格の合格基準を満たすだけではなく、日本の建材や住環境を熟知したRESTAだからこそできる視点で、日本の環境に合わせた製品設計を行っています。

引用規格：
ISO 10582:2017
Resilient floor coverings — Heterogeneous poly(vinyl chloride) floor coverings — Specifications
ISO 24334:2014
Laminates and resilient floor coverings — Determination of locking strength for panels laid without adhesive
