ニチベイクレール 標準コード操作式 商品仕様
クレール

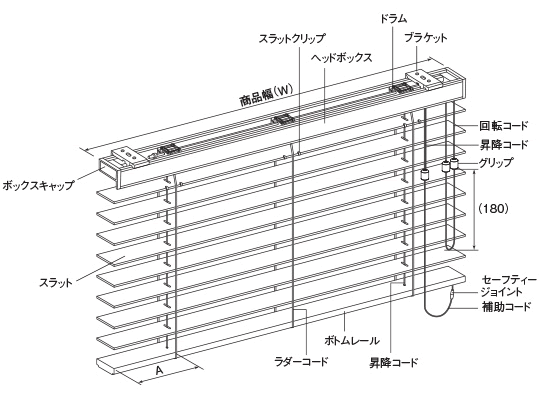

仕様と構造
単位：mm
ラダーコード仕様
ラダーテープ仕様

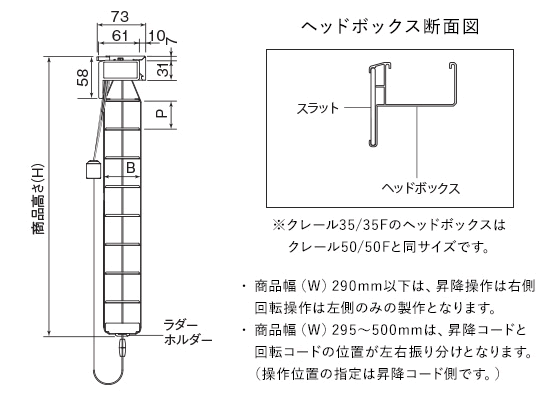

各部の寸法
| |
スラット幅50 |
スラット幅35 |
| P寸法 |
44 |
30 |
| B寸法（スラット幅） |
51 |
35 |
| 製品幅(W)mm |
～290 |
300～500 |
510～900 |
910～ |
| A寸法 |
80 |
100 |
150 |
200 |
部品名と材質
| 部品名 |
材質 |
カラー |
| スラット |
天然木(バスウッド) |
- |
| ヘッドボックス |
アルミニウム合金 |
スラットと同色または同系色 |
| ボトムレール |
天然木(バスウッド) |
スラットと同塗装またはプリント |
| ラダーコード |
化学繊維 |
スラットと同系色 |
| ラダーテープ |
化学繊維 |
- |
| ラダーホルダー |
プラスチック |
スラットと同系色 |
| 昇降コード |
化学繊維 |
スラットと同系色 |
| 操作コード |
化学繊維 |
スラットと同系色 |
製作可能寸法
| 製品幅 (W)cm |
製品高さ (H)cm |
製作可能面積(平米) |
| 25～200 |
30～250 |
2.5 |
ラダーテープ本数
標準タイプ
| →製品高さ(cm) |
～200 |
201～250 |
| ↓製品幅(cm) |
| ～80 |
2本 |
| 81～100 |
2本 |
3本 |
| 101～120 |
3本 |
| 121～140 |
| 141～160 |
| 161～170 |
4本 |
| 171～200 |
5本 |
製品重量の目安
| スラット幅 |
製品重量 kg |
| 50mm |
[製品幅(m)×製品高さ(m)×1.7]+[製品幅(m)×0.9]+0.3 |
| 35mm |
[製品幅(m)×製品高さ(m)×1.9]+[製品幅(m)×0.8]+0.3 |
たたみ代の目安
| 商品タイプ-スラット幅 |
ラダー仕様 |
たたみ代の目安 |
| スラット幅50 |
ラダーコード仕様 |
製品高さ(cm)×0.08+7 |
| ラダーテープ仕様 |
製品高さ(cm)×0.09+7 |
| スラット幅35 |
ラダーコード仕様 |
製品高さ(cm)×0.11+7 |
| ラダーテープ仕様 |
製品高さ(cm)×0.125+7 |
取り付けブラケット
取り付けブラケット個数
| 製品幅 (W)cm |
ブラケット個数 |
| 25～110 |
2個 |
| 111～200 |
3個 |
操作位置
