タチカワブラインド間仕切りプレイススウィング 商品仕様

引戸(アウトセット納まり)
仕様

専用付属部品

※専用付属部品以外の部品と製品構造は、
通常の引戸仕様と同じです。
詳細は引戸仕様の商品仕様ページをご確認ください。

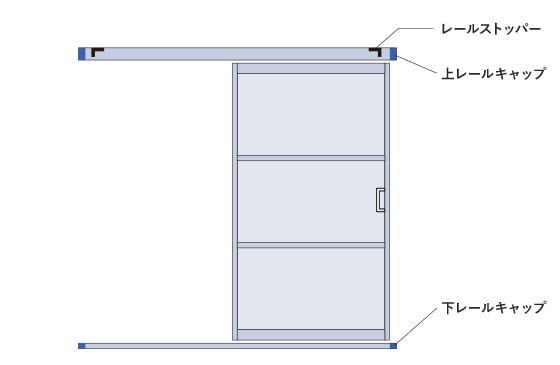

専用付属部品

レールストッパー

レールストッパー

個数:2個
材質:スチール
カラー:シルバー

上レールキャップ

上レールキャップ

個数:2個
材質:スチール
カラー:フレームカラーと同系色

下レールキャップ

下レールキャップ

個数:2個
材質:樹脂成形品
カラー:フレームカラーと同系色

パネルについて

操作位置とパネルの納まり

※必ず下地のある場所に取り付けてください。

パネルについて

パネルの納まり寸法

製品幅などにより、納まり寸法、
有効開口寸法が異なります。
また下記の寸法は計算値のため、実際の寸法と誤差が
生じる場合があります。目安としてご使用ください。


出入りのしやすさを考慮して、
通り抜けが可能な有効開口寸法を
確保できるパネル組数、
製品幅にすることをおすすめします。
(有効開口寸法の目安=
通常:750mm以上、車イス:800mm以上)

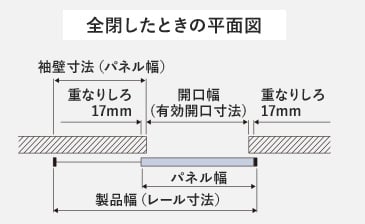

全閉したときの平面図

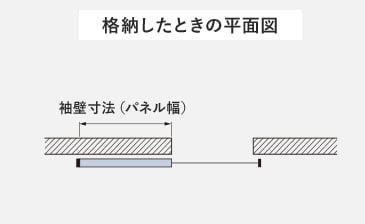

格納したときの平面図
パネル納まり寸法の表

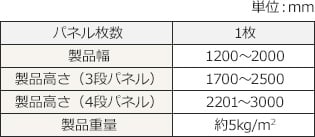

製作可能寸法・製品重量

製作可能寸法・製品重量

部品色の組み合わせ

部品色はフレームカラーに応じて、
あらかじめ決まった組み合わせになります。

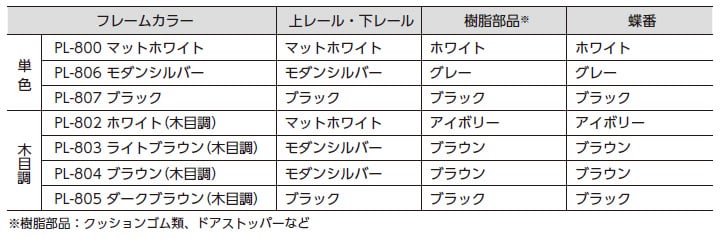

部品色の組み合わせの表

上レール色

※写真は引戸仕様のものですが、色は同じです。

マットホワイト

マットホワイト

モダンシルバー

モダンシルバー

マットブラック

マットブラック

下レール色

※写真は引戸仕様のものですが、色は同じです。

マットホワイト

マットホワイト

モダンシルバー

モダンシルバー

マットブラック

マットブラック

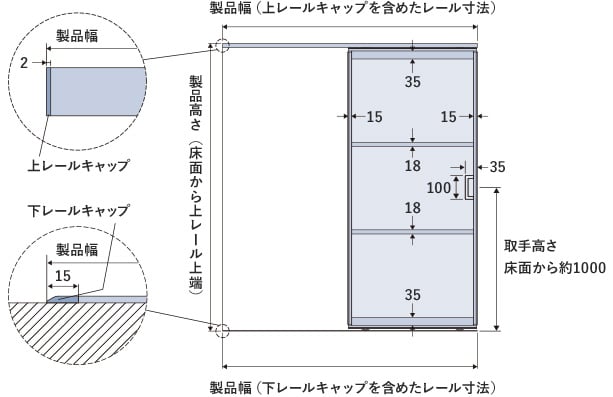

詳細寸法図

単位:mm

フラットガイドレール

正面図(パネル表)

正面図

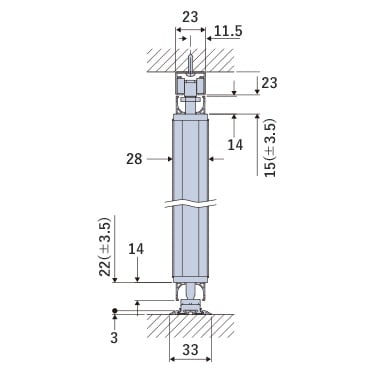

側面図

側面図

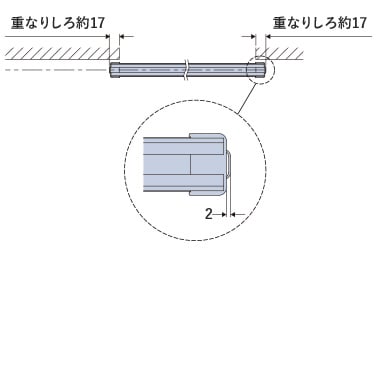

平面図

平面図

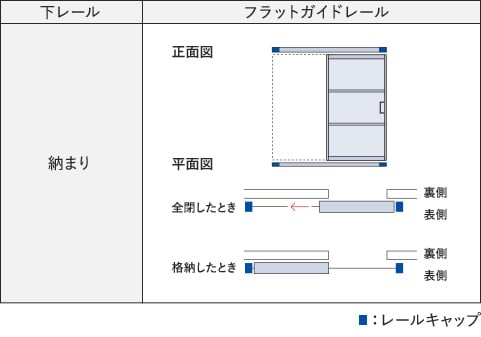

レールの納まり

※天井内および床下の設備などにおいて
施工上の制限がされることがあります。
取付け場所の条件に合わせて
適切な施工方法を選択してください。

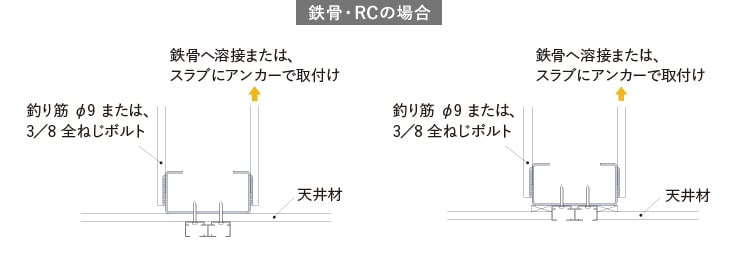

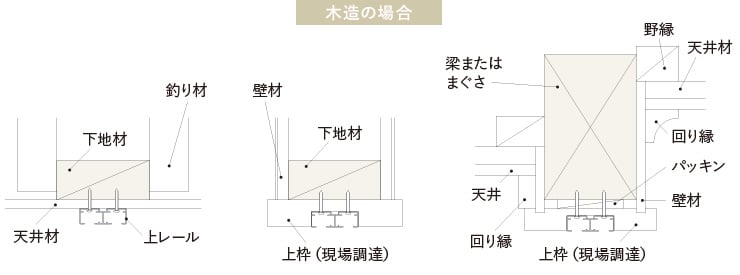

上レール納まり

※必ず下地のある場所に取り付けてください。

上レール納まり
上レール納まり

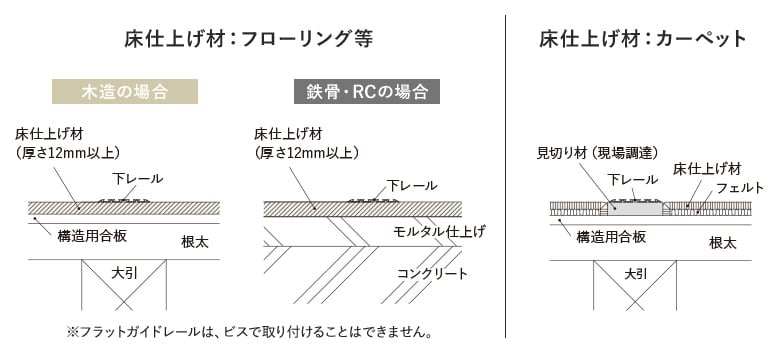

下レール納まり

下レール納まり

操作方法

パネルの端のフレームに手をかけて、
左右にスライドします。

全閉したとき

全閉したとき

格納したとき

格納したとき

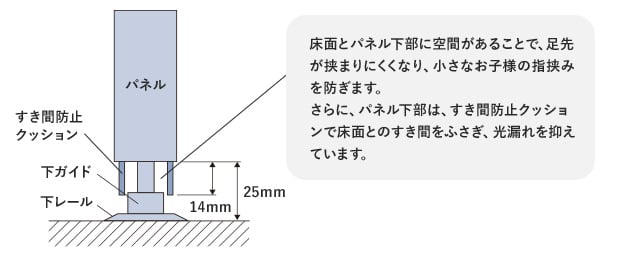

指挟み防止形状

パネルの折れる部分やパネルの下部は、
指の挟み込みを防止する設計になっているため、
安心してお使いいただけます。

パネルの下部

パネルの下部

取手

※料金の詳細は各商品の
自動お見積りページでお確かめください。

製品全体の平面図

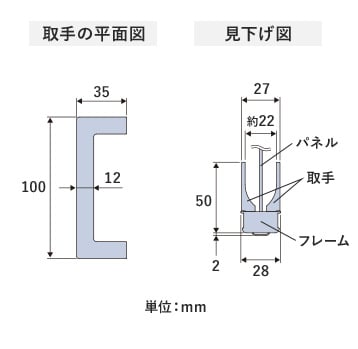

取手の平面図 見下げ図

パネルの開閉をサポートする取手です。
出入りができるパネルに
1セット(2個)組み込まれます。

オプション

オプションの色は、
フレームカラーと同系色になります。

ソフトクローズ機能

引戸を開け閉めする際にパネルが壁面やレールの端に近づくと、ゆっくり静かに動作する機能です。パネルのはね返りがなく、勢いよく閉めても衝突音がしないため、より快適にお使いいただけます。また指の挟み込みを防ぐため、小さなお子様がいるご家庭でも安心です。

ソフトクローズ機能

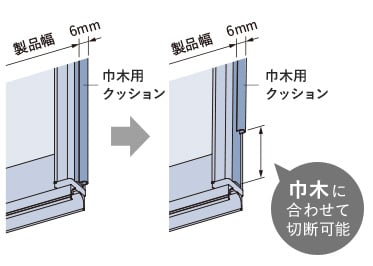

巾木用クッション

巾木用クッション

巾木による製品本体と壁面のすき間を防ぎます。製品本体の両端にあるパネルに組み込まれていて、巾木の高さに合わせて、クッションゴムを切断できます。
※厚さ6mm以下の巾木に対応します。

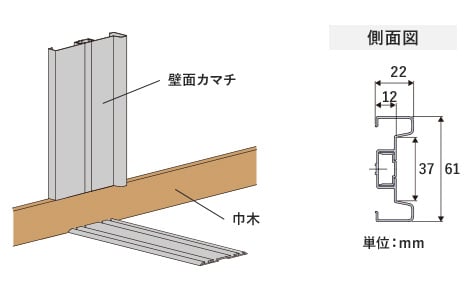

壁面カマチセット

追加料金
※料金の詳細は各商品の
自動お見積りページでお確かめください。

製品全体の平面図

壁面カマチを取り付けることで、開口部のゆがみ等で生じる製品本体と壁面のすき間を防ぎます。
【セット内容:壁面カマチ1本・クッションゴム・取付ビス】
