タチカワブラインド間仕切りプレイススウィング 商品仕様
移動収納仕様

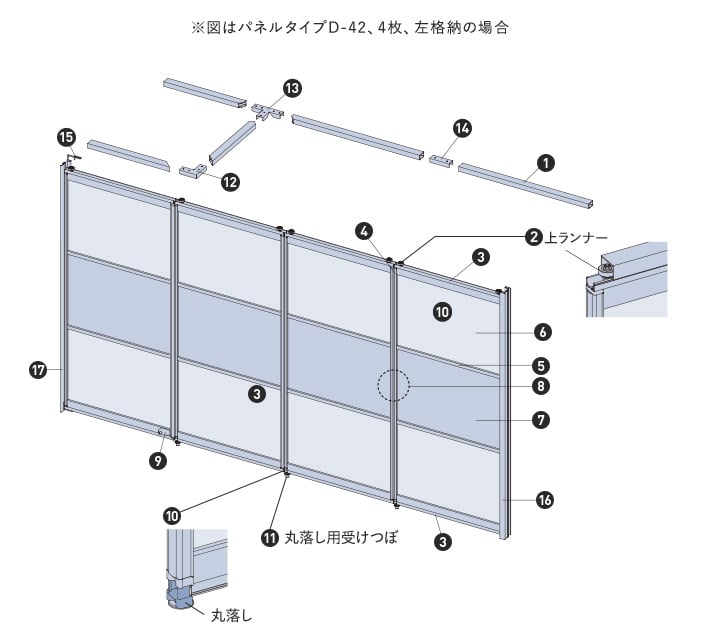

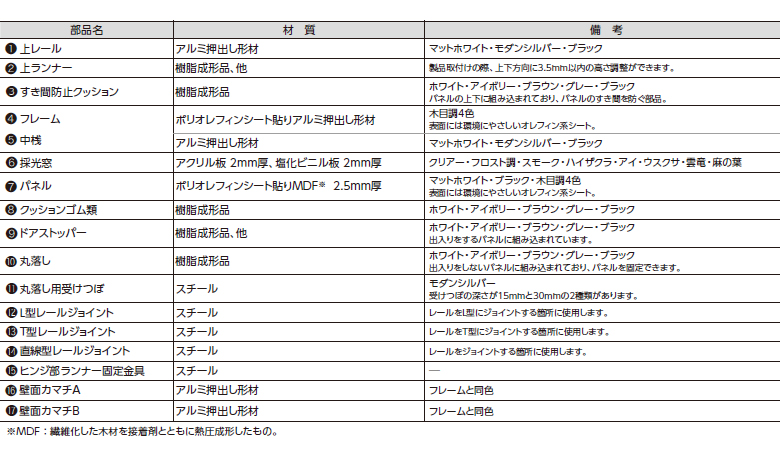

構造と部品
![構造と部品](../../../base/img/second/partition-panel/placeswing/spec5/kouzou01.jpg)
![部品名と材質の表](../../../base/img/second/partition-panel/placeswing/spec5/table01.jpg)
パネルについて

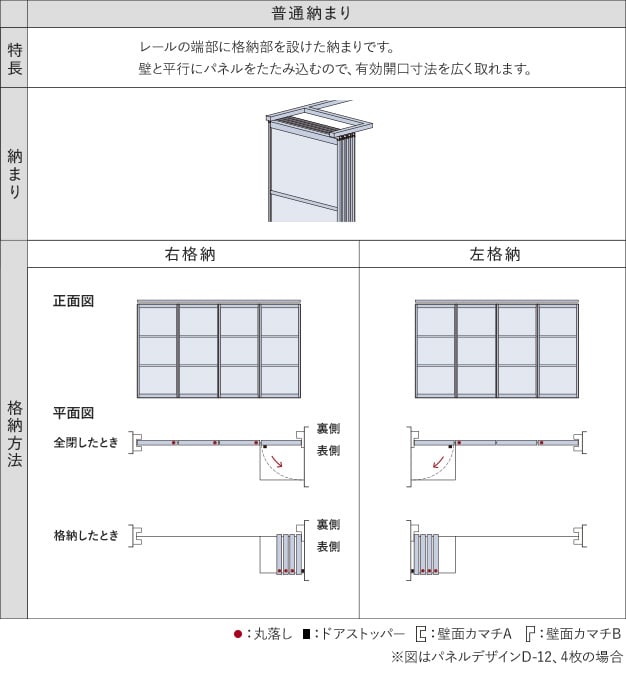

操作位置とパネルの納まり
部屋の間取りや使い勝手を考慮して、
パネルを格納する方向
(右格納・左格納)をご指定ください。
![パネルについての表](../../../base/img/second/partition-panel/placeswing/spec5/table02.jpg)

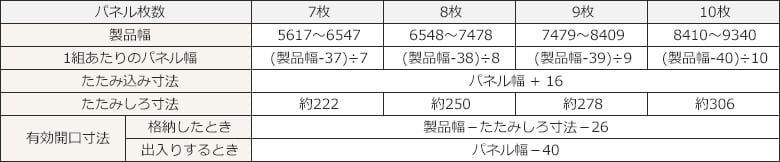

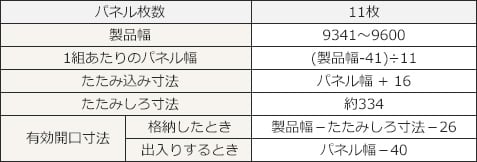

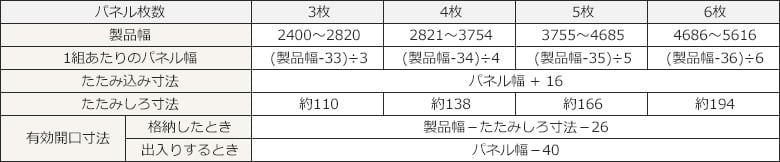

パネルの納まり寸法
パネルデザイン、製品幅などにより、納まり寸法、
有効開口寸法が異なります。
また下記の寸法は計算値のため、実際の寸法と誤差が
生じる場合があります。目安としてご使用ください。
出入りのしやすさを考慮して、
通り抜けが可能な有効開口寸法を
確保できるパネル組数、
製品幅にすることをおすすめします。
(有効開口寸法の目安=
通常:750mm以上、車イス:800mm以上)

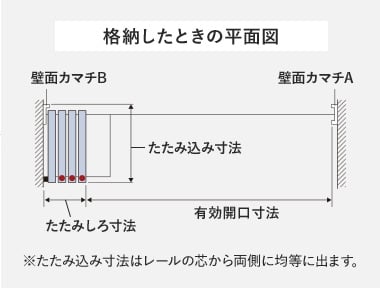

![格納したときの平面図](../../../base/img/second/partition-panel/placeswing/spec5/kakunou01.jpg)

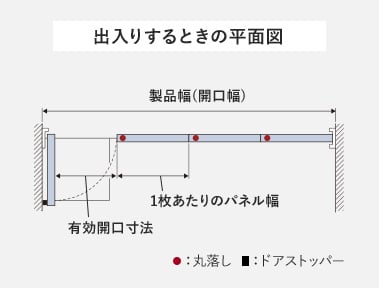

![出入りするときの平面図](../../../base/img/second/partition-panel/placeswing/spec5/kakunou02.jpg)
![それぞれのパネル枚数についての表](../../../base/img/second/partition-panel/placeswing/spec5/table03.jpg)
![それぞれのパネル枚数についての表](../../../base/img/second/partition-panel/placeswing/spec5/table04.jpg)
![それぞれのパネル枚数についての表](../../../base/img/second/partition-panel/placeswing/spec5/table05.jpg)

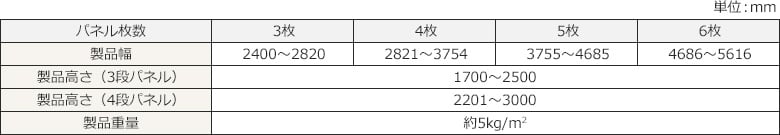

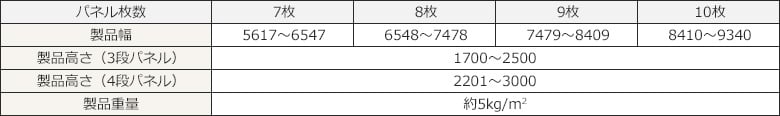

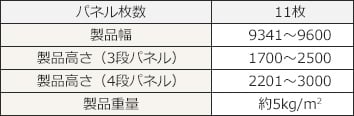

製作可能寸法・製品重量
![それぞれのパネル枚数についての表](../../../base/img/second/partition-panel/placeswing/spec5/table06.jpg)
![それぞれのパネル枚数についての表](../../../base/img/second/partition-panel/placeswing/spec5/table07.jpg)
![それぞれのパネル枚数についての表](../../../base/img/second/partition-panel/placeswing/spec5/table08.jpg)

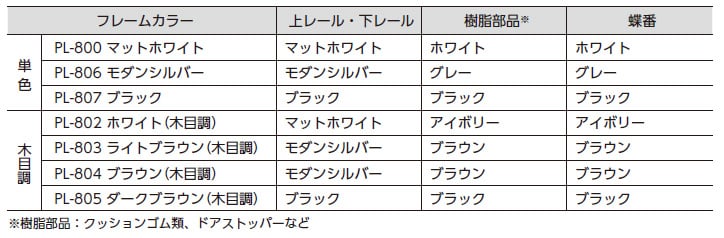

部品色の組み合わせ
部品色はフレームカラーに応じて、
あらかじめ決まった組み合わせになります。
![部品色の組み合わせの表](../../../base/img/second/partition-panel/placeswing/spec5/table09.jpg)
上レール色
![マットホワイト](../../../base/img/second/partition-panel/placeswing/spec5/rail01.jpg)
マットホワイト
![モダンシルバー](../../../base/img/second/partition-panel/placeswing/spec5/rail02.jpg)
モダンシルバー
![マットブラック](../../../base/img/second/partition-panel/placeswing/spec5/rail03.jpg)
マットブラック
下レール色
![ノンレール](../../../base/img/second/partition-panel/placeswing/spec5/rail04.jpg)
ノンレール
詳細寸法図
単位:mm

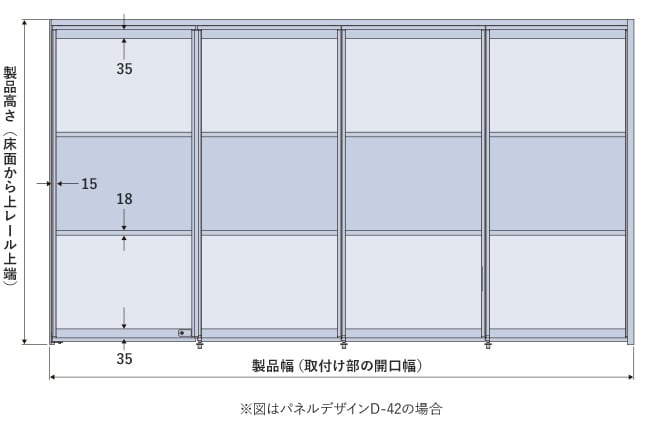

正面図(パネル表)
![正面図](../../../base/img/second/partition-panel/placeswing/spec5/saisun01.jpg)

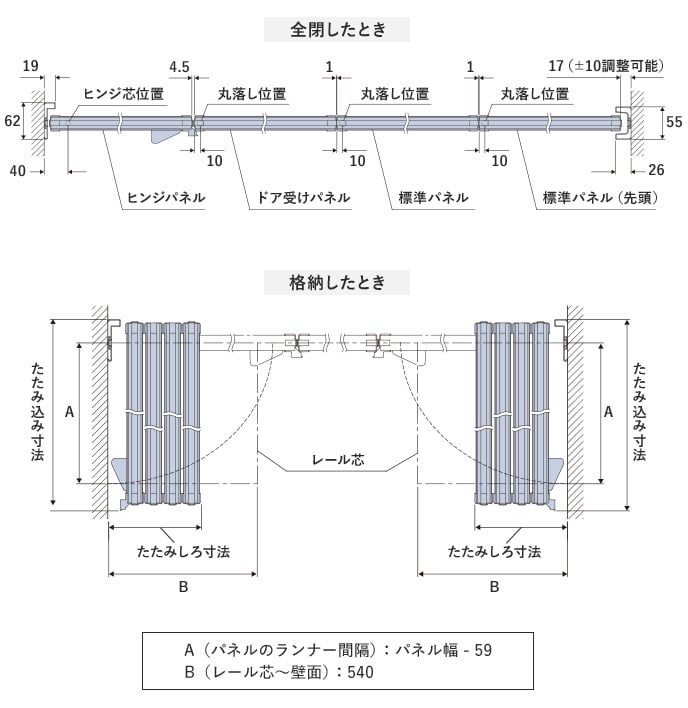

平面図
![平面図](../../../base/img/second/partition-panel/placeswing/spec5/saisun02.jpg)

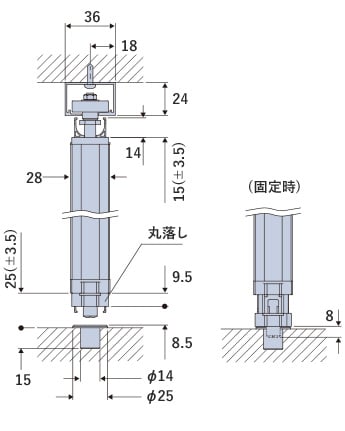

側面図
![側面図](../../../base/img/second/partition-panel/placeswing/spec5/saisun03.jpg)

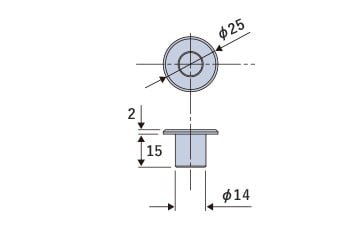

丸落し用受けつぼ
![丸落し用受けつぼ](../../../base/img/second/partition-panel/placeswing/spec5/saisun04.jpg)
レールの納まり
※天井内および床下の設備などにおいて
施工上の制限がされることがあります。
取付け場所の条件に合わせて
適切な施工方法を選択してください。

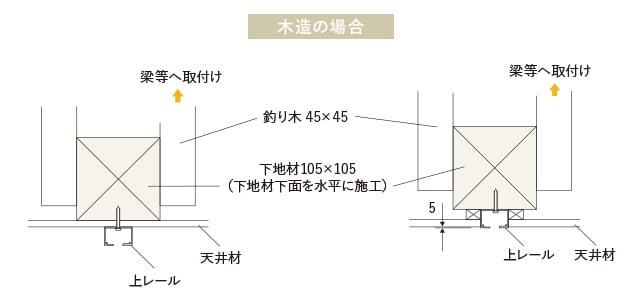

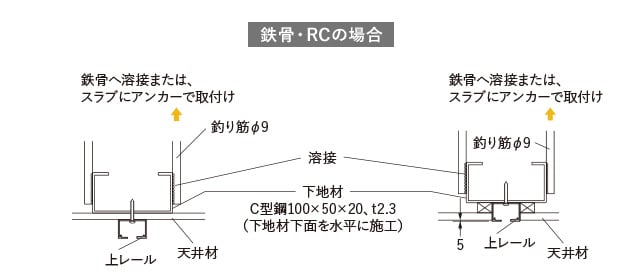

上レール納まり
※格納部は全パネルの重量がかかるので、
下地の強度を確保してください。
![上レール納まり](../../../base/img/second/partition-panel/placeswing/spec5/osamari01.jpg)
![上レール納まり](../../../base/img/second/partition-panel/placeswing/spec5/osamari02.jpg)

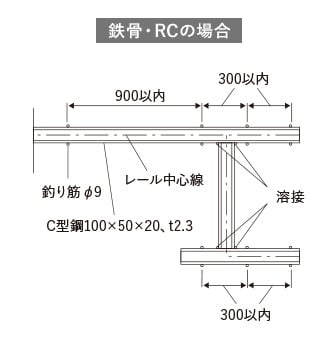

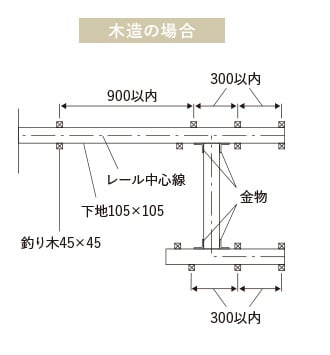

下地工事
※下地工事は別途になります。
![下地工事](../../../base/img/second/partition-panel/placeswing/spec5/osamari03.jpg)
![下地工事](../../../base/img/second/partition-panel/placeswing/spec5/osamari04.jpg)
操作方法

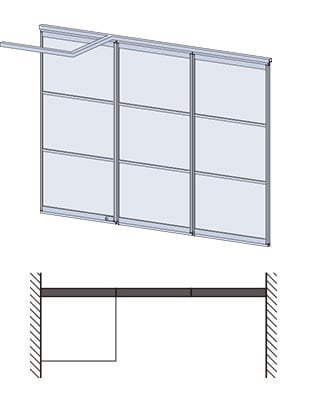

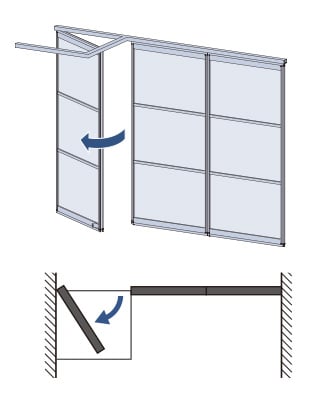

出入りするとき
端のパネルのフレームに手をかけて手前に開きます。
![出入りするとき](../../../base/img/second/partition-panel/placeswing/spec5/deiri01.jpg)
![出入りするとき](../../../base/img/second/partition-panel/placeswing/spec5/deiri02.jpg)

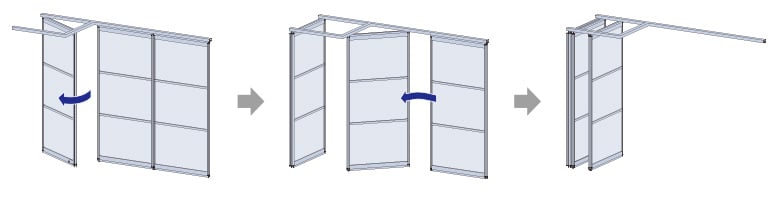

格納するとき
開閉部のパネルを壁面まで開いてから、
2枚目以降のパネルを、
端から順に丸落しを解除し、
格納部まで移動させて納めます。
![格納するとき](../../../base/img/second/partition-panel/placeswing/spec5/kakunou03.jpg)

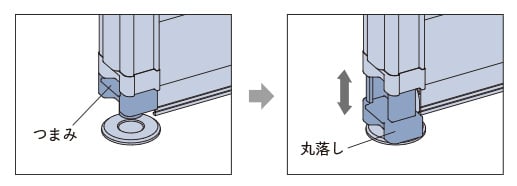

丸落しの操作
つまみを下げると、
丸落しが落ちてパネルを固定できます。
つまみを上げると固定が解除されます。
![丸落しの操作](../../../base/img/second/partition-panel/placeswing/spec5/maru01.jpg)
※必ず丸落しを上げたことを確認してから
パネルを移動してください。

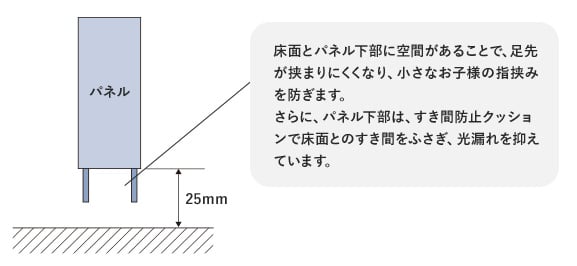

指挟み防止形状
パネルの下部は、
指の挟み込みを防止する設計になっているため、
安心してお使いいただけます。
パネルの下部
![指挟み防止形状](../../../base/img/second/partition-panel/placeswing/spec5/yubi01.jpg)
