タチカワブラインド プリーツスクリーン寸法の測り方・取付方法

寸法の測り方

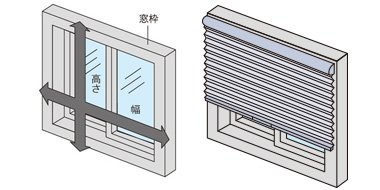

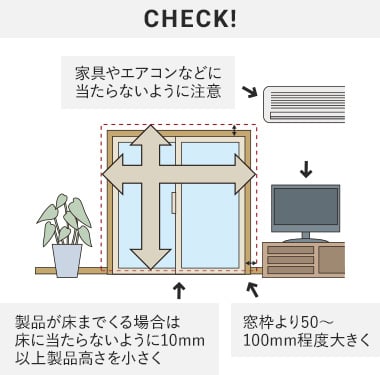

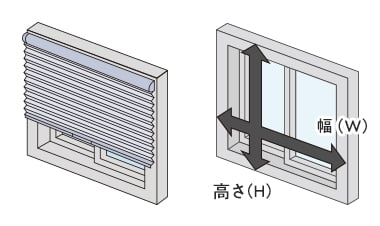

  • 正面付け窓枠の外側に取付ける場合

    幅・高さとも窓枠の外側寸法以上を製品サイズとしてご指定下さい。

    正面付け 窓枠の外側に取付ける場合

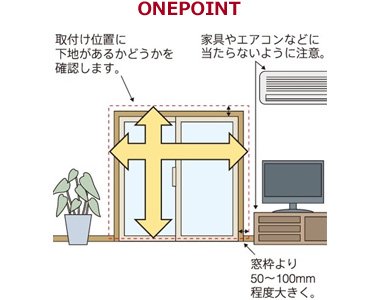

    ONEPOINT

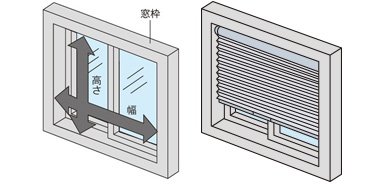

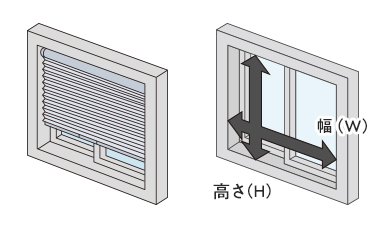

  • 天井付け窓枠の内側に取付ける場合

    幅・高さとも窓枠の内側寸法から10mm程度差し引いて下さい。

    天井付け 窓枠の内側に取付ける場合

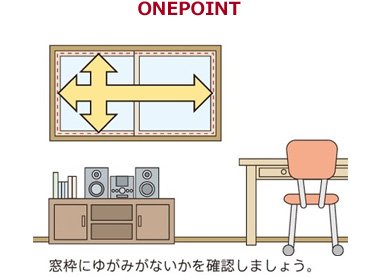

    ONEPOINT
必ずお読み下さい

スクリーン幅は製品幅より4mm程度小さくなります。
※両側に2mm程度の隙間ができます。

スクリーン幅は製品幅より4mm程度小さくなります

取付方法

ブラケットの取付け

STEP1 取付ブラケットの取付け位置を決める

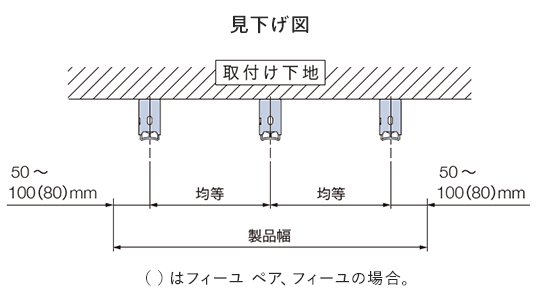

ブラケットは、製品の左右からそれぞれ50~100mmの間にくるように位置を決めて下さい。
ブラケットが3個以上の場合は、取付けブラケット間の距離が均等になるように位置を決めて下さい。※ブラケットの位置はサインペン等で下地に印を付けておくと取付けが簡単です。

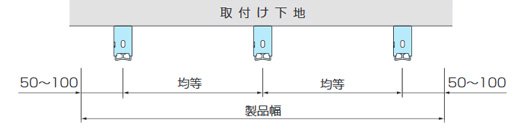

取付けブラケットが3個の場合(単位:mm)
取付けブラケットが3個の場合
STEP2 ブラケットを付属のビスで取付ける

写真のように付属のビスでブラケットをしっかりと固定して下さい。

  • 正面付け(窓枠外側に取付ける場合)
    正面付け 窓枠の外側に取付ける場合
  • 天井付け(窓枠内側に取付ける場合)
    天井付け 窓枠の内側に取付ける場合

本体の取付け

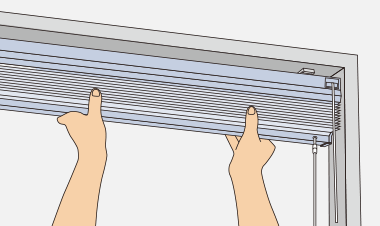

  • 生地はたたみ上げた状態にしておきます。

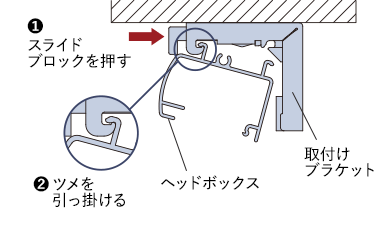

    1.取付けブラケットの手前のツメにヘッドボックスの手前のツメを引っ掛けます。
    2.ヘッドボックスの奥をカチッと音がするまで確実に押し上げて下さい。

  • 本体の取付け

本体の取外し

  • 生地はたたみ上げた状態にしておきます。

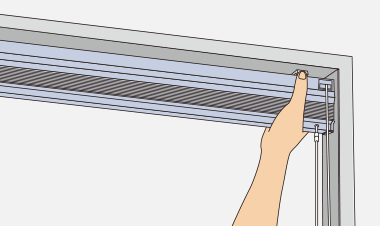

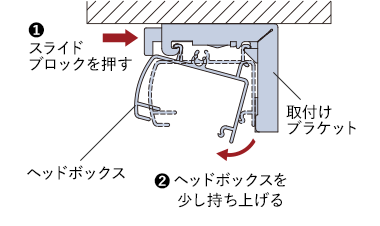

    1.製品を手で支えた状態で、取付けブラケットのスライドブロックを押します。
    2.ヘッドボックスを少し持ち上げるように取外して下さい。

  • 本体の取外し

※危険防止のため、製品自体が落下しないように製品を手で支えながら作業して下さい。
また、生地部を引っ張ると破損することがありますのでご注意下さい。
