タチカワブラインド プリーツスクリーンフィーユ商品仕様

シングルタイプ

コード式

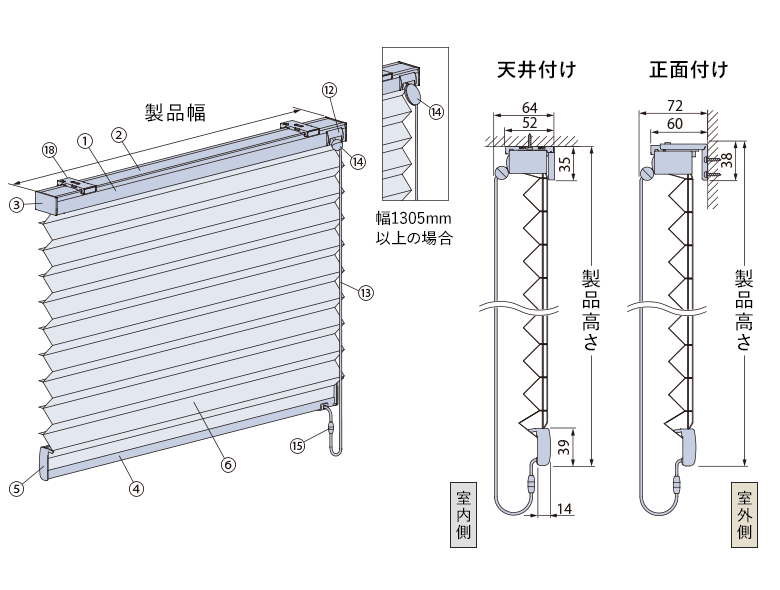

全体図 側面図

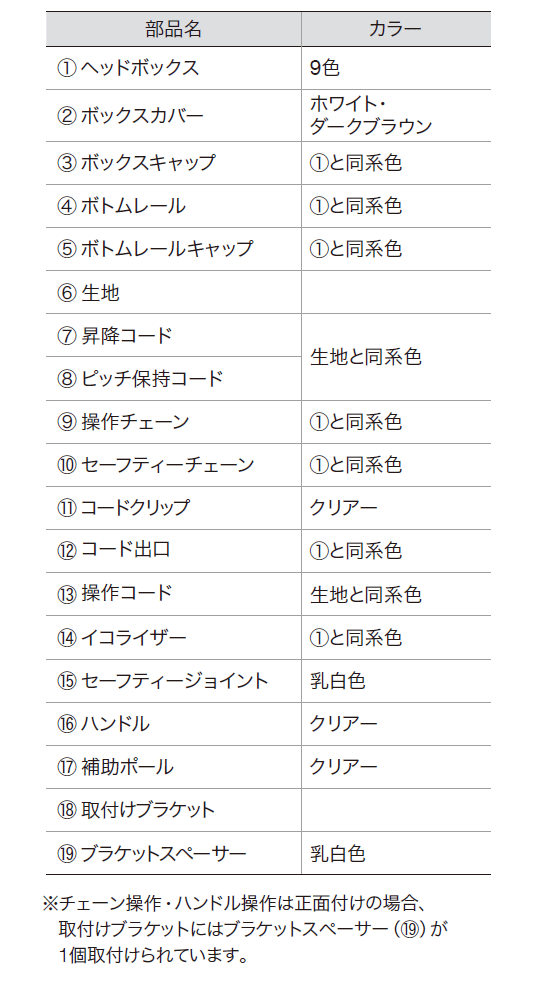

部品名 材質 備考
1.取付けブラケット ステンレス鋼板プレス成形品、樹脂成形品 ※正面付の場合、正面付補助金具が付属されます。
2.ヘッドボックス アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
3.ボックスカバー 樹脂押出し成形品 ヘッドボックスと同系色
4.ボックスキャップ 樹脂成形品 ヘッドボックスと同系色
5.コード出口 樹脂成形品 ヘッドボックスと同系色
※幅295mm以下はストッパー機構付
6.イコライザー 樹脂成形品 ヘッドボックスと同系色
7.操作コード 化学繊維 生地と同系色
8.セーフティージョイント 樹脂成形品 乳白色 ※操作コードに6kg以上の力が掛かると、ジョイント部が分離する仕組みの部品。

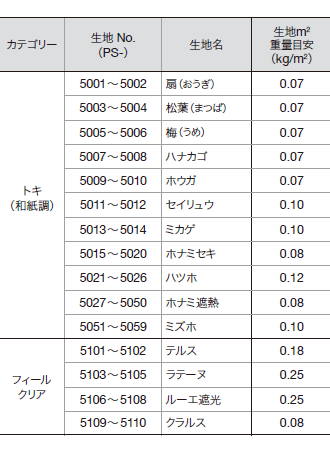

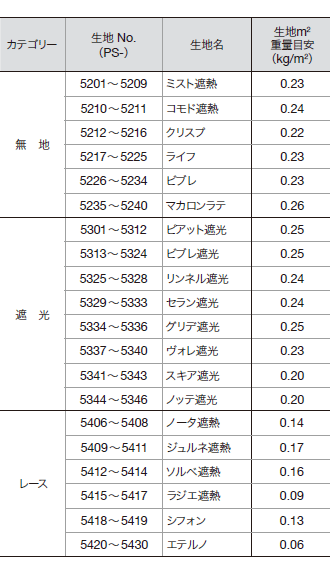

12.生地 ポリエステル繊維等
13.昇降コード 化学繊維 生地と同系色
14.ピッチ保持コード 化学繊維 生地と同系色
15.ボトムレール アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
16.ボトムレールキャップ 樹脂成形品 ボトムレールと同系色

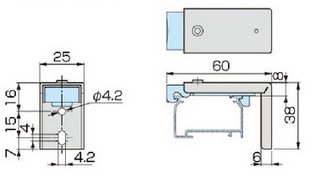

ブラケット寸法

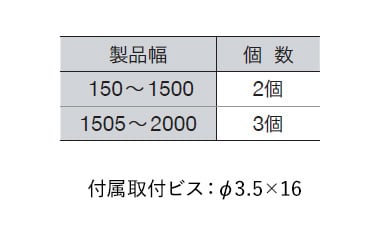

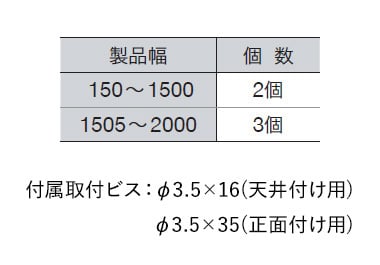

製品幅(W) 使用数量
150~1500mm 2個
1505~2000mm 3個

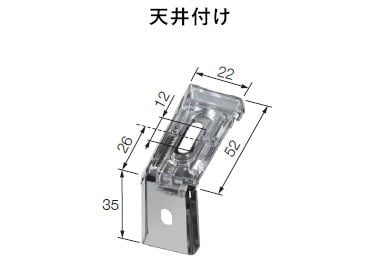

  • 天井付用
    天井付用

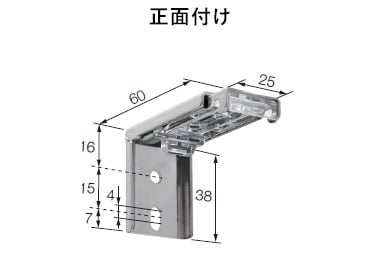

  • 正面付用

    取り付けブラケット+正面付補助金具
    ※正面付の場合は、正面付補助金具が付属されます。

    正面付用

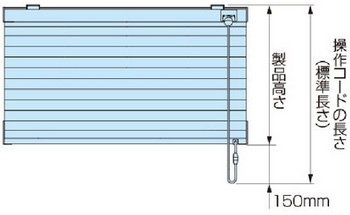

  • 操作コードの長さ

    標準長さよりも長くしたい場合は、10mm単位で指定することもできます。

    操作コードの標準長さ=製品高さ+150mm

    ※標準長さより短くすることはできません。

    操作コードの長さ

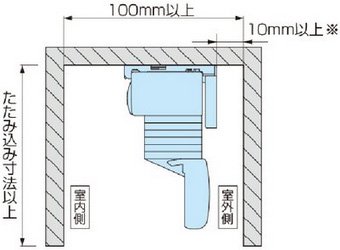

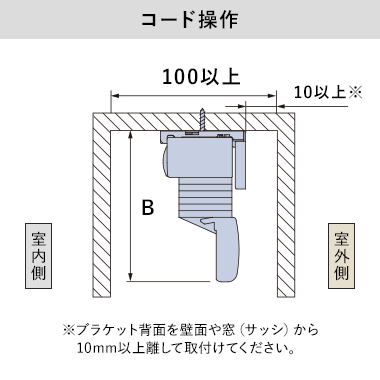

  • カーテンボックスに取り付ける場合

    カーテンボックスや窓枠内に取り付ける場合は、ブラケット背面を壁面や窓(サッシ)から10mm以上離して取り付けてください。

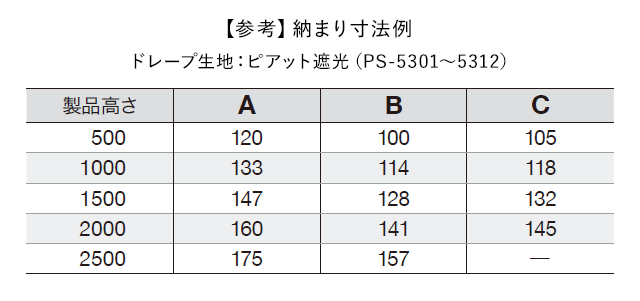

    たたみ込み寸法以上
操作方法
製品幅300mm以上の場合
昇降動作のストッパーは、操作コードを引くごとにストップと解除を繰り返す仕組みになっています。どの方向に引いても昇降動作のストッパーがききます。
  • 製品幅250mm以上の場合

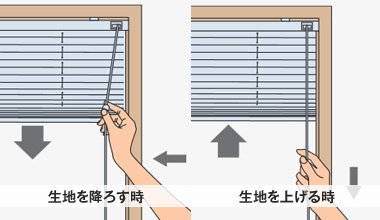

  • 生地を降ろす時

    操作コードを少し下に引き、手を緩めると生地が降ります。途中で止めたい場合は、再び操作コードを少し引き、手を放すと止まります。

    生地を上げる時
    生地が一番下まで降りている場合

    操作コードを下に引き、手を放すと止まります。

    生地が途中で止まっている場合

    操作コードを少し下に引き、いったん手を緩めてストッパーを解除してからさらに下に引き、手を放すと止まります。

製品幅295mm以上の場合

昇降動作のストッパーは、操作コードを左右に動かすことで、ストップと解除が切り替わる仕組みになっています。

  • 生地を降ろす時 生地を上げる時
  • 生地を降ろす時

    操作コードを内側に傾け、そのままの状態で手を緩めると生地が降ります。途中で止めたい場合は、操作コードを外側に傾け手を放すと止まります。

    生地を上げる時

    操作コードを下に引くと生地が上がります。途中で止めたい場合は、外側に傾け操作コードから手を放すと止まります。

チェーン式

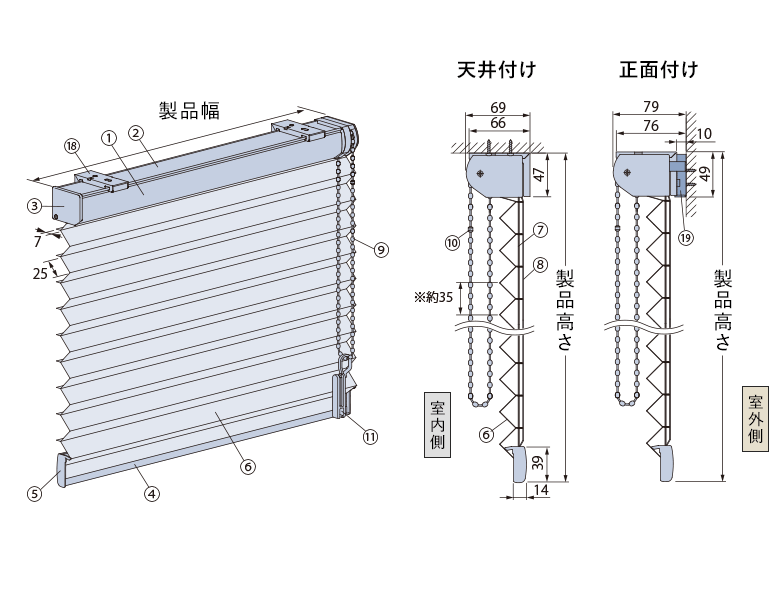

全体図 側面図
部品名 材質 備考
1.取付けブラケット ステンレス鋼板プレス成形品、樹脂成形品 ※正面付の場合、正面付用ブラケット
スペーサーが付属されます。
2.ヘッドボックス アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
3.ボックスカバー 樹脂押出し成形品 ヘッドボックスと同系色
4.ボックスキャップ 樹脂成形品 ヘッドボックスと同系色
9.チェーン式操作部 樹脂成形品 ヘッドボックスと同系色 ※通常操作以上の力が掛かると、操作チェーンが空回りする装置が組み込まれています。
10.操作チェーン 樹脂成形品、化学繊維 ヘッドボックスと同系色
11.セーフティーチェーン 樹脂成形品 ヘッドボックスと同系色 ※操作チェーンに通常操作以上の力が掛かると、ジョイント部が分離する仕組みの部品。
12.生地 ポリエステル繊維等
13.昇降コード 化学繊維 生地と同系色
14.ピッチ保持コード 化学繊維 生地と同系色
15.ボトムレール アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
16.ボトムレールキャップ 樹脂成形品 ボトムレールと同系色
17.コードクリップ 樹脂成形品 クリアー
※操作チェーンを危険のないよう束ねる部品

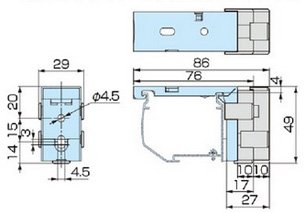

ブラケット寸法
製品幅(W) 使用数量
420~1500mm 2個
1505~2000mm 3個
  • 天井付用
    天井付用

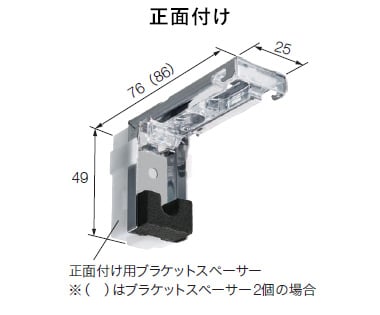

  • 正面付用

    取り付けブラケット+正面付用ブラケットスペーサー

    正面付用

    ※正面付の場合は、取り付けブラケットにあらかじめ、正面付用ブラケットスペーサー(10mm厚)が1個取り付けられています。

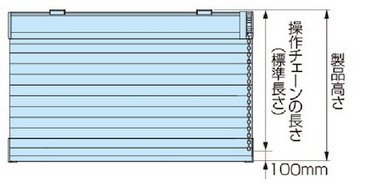

  • 操作チェーンの長さ

    標準長さよりも長くしたい場合は、10mm単位で指定することもできます。

    操作チェーンの標準長さ=製品高さ-100mm

    ※標準長さより短くすることはできません。

    操作チェーンの長さ

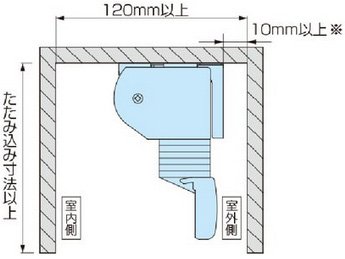

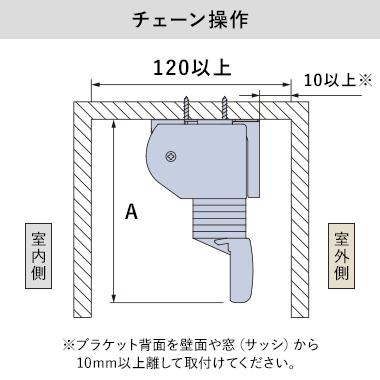

  • カーテンボックスに取り付ける場合

    カーテンボックスや窓枠内に取り付ける場合は、ブラケット背面を壁面や窓(サッシ)から10mm以上離して取り付けてください。

    たたみ込み寸法以上
操作方法
  • 手前のチェーン
  • 生地を降ろす時

    室内側(手前)の操作チェーンを少し下に引き、手を緩めると生地がゆっくり自動的に降ります。途中で止めたい場合は、再び室内側(手前)の操作チェーンを少し引くと止まります。

    生地を上げる時

    室内側(手前)の操作チェーンを下に引くと生地が上がります。手を放すとその位置で止まります。

コードレス式

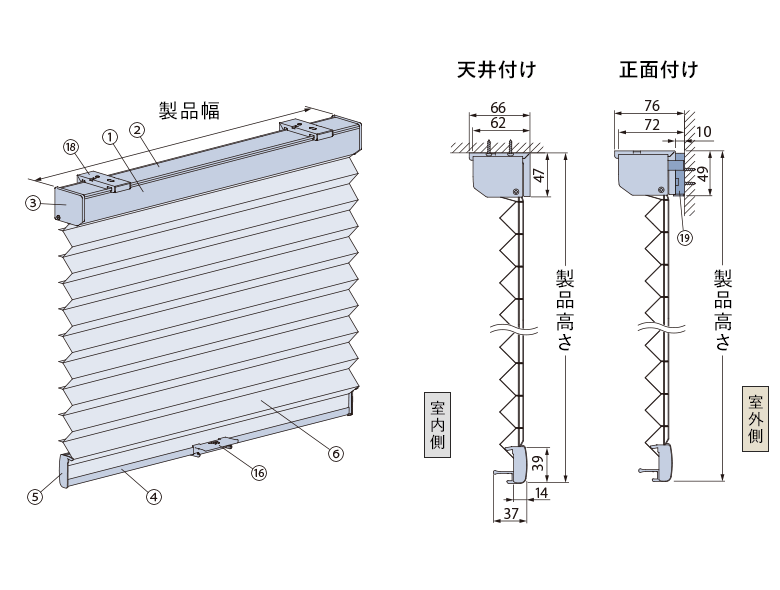

全体図 側面図
部品名 材質 備考
1.取付けブラケット ステンレス鋼板プレス成形品、樹脂成形品 ※正面付の場合、コード式には「正面付補助金具」、チェーン式・コードレス式には「正面付け用ブラケットスペーサー」が付属されます。
2.ヘッドボックス アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
3.ボックスカバー 樹脂成形品 ヘッドボックスと同系色
4.ボックスキャップ 樹脂成形品 ヘッドボックスと同系色
13.ハンドル 樹脂成形品 クリアー
14.生地 ポリエステル繊維等
15.昇降コード 化学繊維 生地と同系色
16.ピッチ保持コード 化学繊維 生地と同系色
17.ボトムレール アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
18.ボトムレールキャップ 樹脂成形品 ボトムレールと同系色

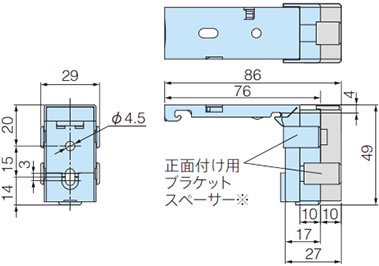

ブラケット寸法
製品幅(W) 使用数量
260~1500mm 2個
1505~2000mm 3個
  • 天井付用
    天井付用
  • 正面付用

    取り付けブラケット+正面付用ブラケットスペーサー

    正面付用

    ※正面付の場合は、取り付けブラケットにあらかじめ、正面付用ブラケットスペーサー(10mm厚)が1個取り付けられています。

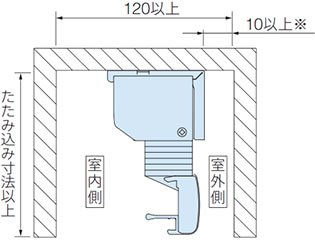

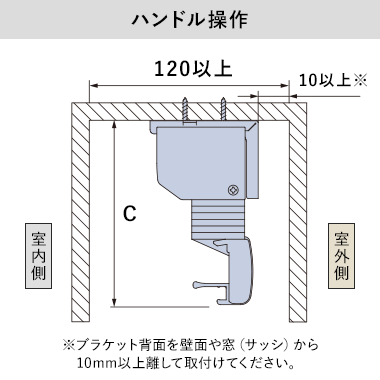

  • カーテンボックスに取り付ける場合

    カーテンボックスや窓枠内に取り付ける場合は、ブラケット背面を壁面や窓(サッシ)から10mm以上離して取り付けてください。

    たたみ込み寸法以上
操作方法
製品サイズによって、ハンドルの付属個数が異なります。ハンドルが2個付いている場合は、両方のハンドルを同時に操作します。※ボトムレールを直接つかんで操作すると故障の原因となりますのでお止めください。
  • 手前のチェーン
  • 生地を降ろす時

    ハンドルをつまんで生地を降ろします。

    生地を上げる時

    ハンドルをつまんで生地を上げます。
