タチカワブラインド プリーツスクリーン商品仕様

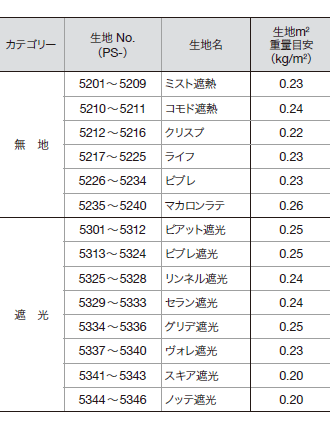

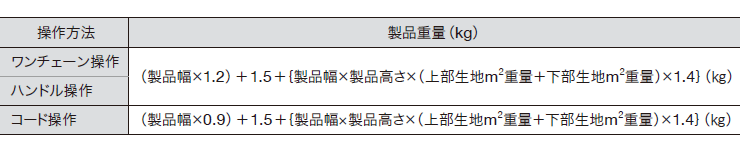

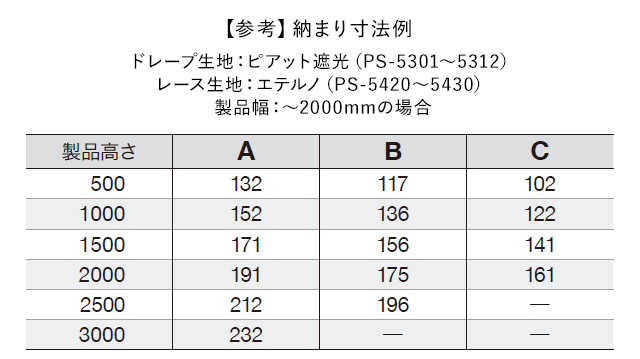

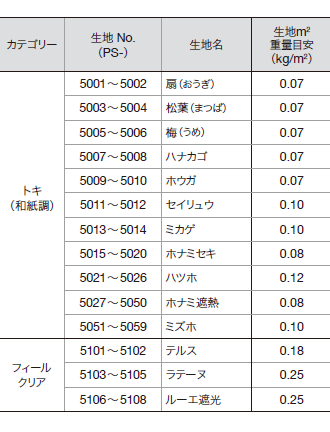

ペアタイプ

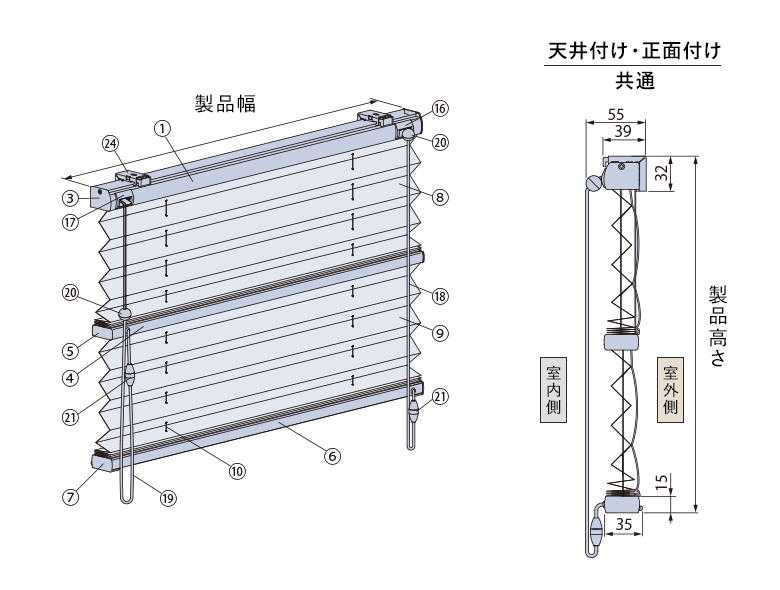

コード式

コード式

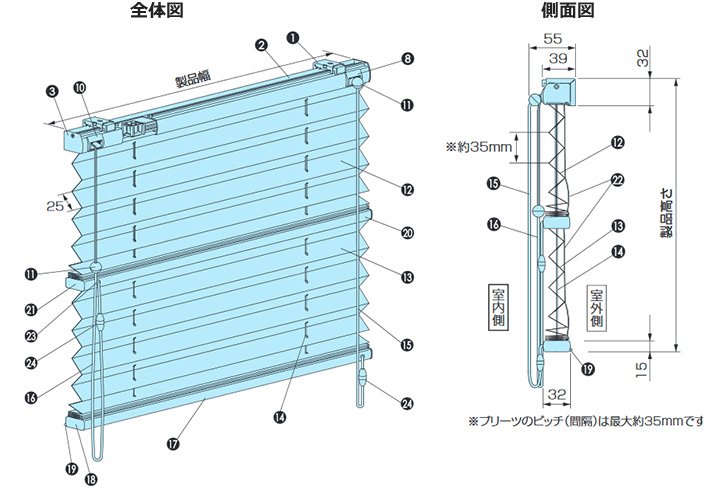

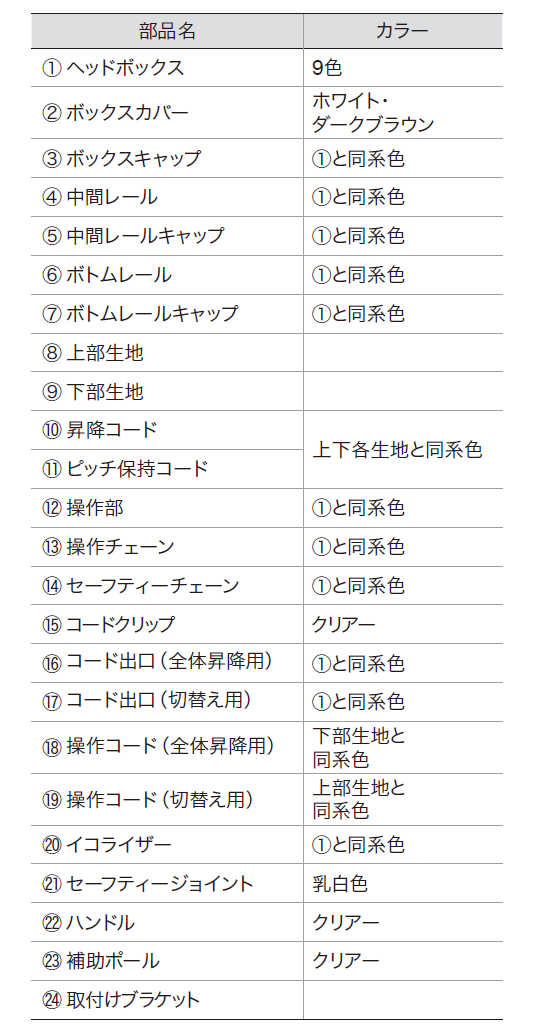

部品名 材質 備考
1.取付けブラケット ステンレス鋼板プレス成形品、樹脂成形品
2.ヘッドボックス アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
3.ボックスキャップ 樹脂成形品 ヘッドボックスと同系色
8.コード出口(全体昇降用) 樹脂成形品 ヘッドボックスと同系色
※幅245mm以下はストッパー機構付
10.コード出口(切替え用) 樹脂成形品 ヘッドボックスと同系色
※幅245mm以下はストッパー機構付
11.イコライザー 樹脂成形品 ヘッドボックスと同系色
※製品幅により形状が異なります。
12.上部生地 ポリエステル繊維等
13.下部生地 ポリエステル繊維等
14.昇降コード 化学繊維 上下各生地と同系色
15.全体昇降用操作コード 化学繊維 下部生地と同系色
16.切替え用操作コード 化学繊維 上部生地と同系色
17.ボトムレール アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
18.ボトムレールキャップ 樹脂成形品 ボトムレールと同系色
19.ボトムレールダンパー 樹脂押出し成形品 ボトムレールと同系色
20.中間レール アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
21.中間レールキャップ 樹脂成形品 中間レールと同系色
22.ピッチ保持コード 化学繊維 生地と同系色
23.コードキャップ 樹脂成形品 ヘッドボックスと同系色
24.セーフティージョイント 樹脂成形品 乳白色 ※操作コードに6kg以上の力が掛かると、ジョイント部が分離する仕組みの部品。

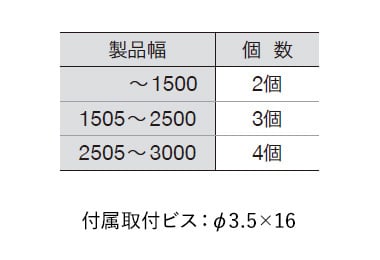

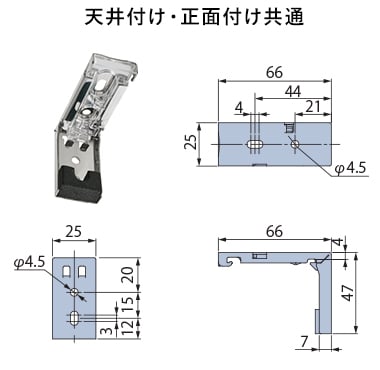

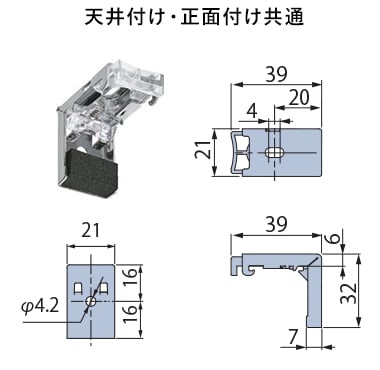

  • ブラケット寸法
    製品幅(W) 使用数量
    150~1500mm 2個
    1505~2000mm 3個
    ブラケット寸法

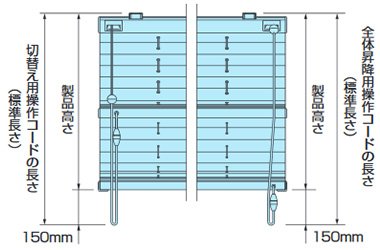

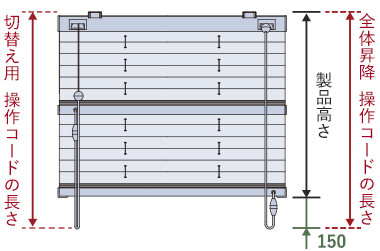

  • 操作コードの長さ

    標準長さよりも長くしたい場合は、10mm単位で指定することもできます。

    操作コードの標準長さ=製品高さ+150mm

    ※標準長さより短くすることはできません。

    操作コードの長さ
操作方法
製品幅250mm以上の場合

昇降動作のストッパーは、全体昇降用操作コードと切り替え用操作コードを引くごとにストップと解除を繰り返す仕組みになっています。どの方向に引いても昇降動作のストッパーがききます。

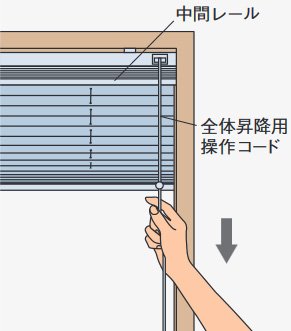

  • 生地全体の昇降
  • 生地全体の昇降
    生地を降ろす時

    全体昇降用操作コードを少し下に引き、手を緩めると生地が降ります。途中で止めたい場合は、再び全体昇降用操作コードを少し引き、手を放すと止まります。

    生地を上げる時
    生地が一番下まで降りている場合

    全体昇降用操作コードを下に引き、手を放すと止まります。

    生地が途中で止まっている場合

    全体昇降用操作コードを少し下に引き、いったん手を緩めてストッパーを解除してからさらに下に引き、手を放すと止まります。

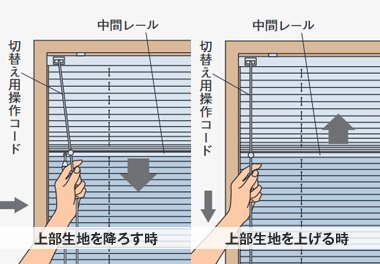

  • 生地の切替え(中間レールの昇降)
  • 生地の切替え(中間レールの昇降)
    上部生地を降ろす時

    切替え用操作コードを少し下に引き、手を緩めると上部生地(中間レール)が降ります。途中で止めたい場合は、再び切換え用操作コードを少し引き、手を放すと止まります。

    上部生地を上げる時
    中間レールが一番下まで降りている場合

    切替え用操作コードを下に引き、手を放すと止まります。

    中間レールが途中で止まっている場合

    切替え用操作コードを少し下に引き、いったん手を緩めてストッパーを解除してからさらに下に引き、手を放すと止まります。

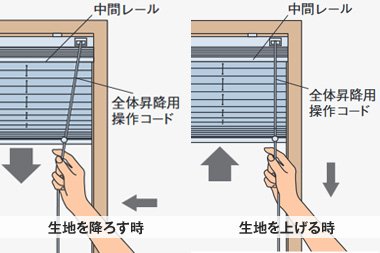

製品幅245mm以下の場合

昇降動作のストッパーは、全体昇降用操作コードと切り替え用操作コードを左右に動かすことで、ストップと解除が切り替わる仕組みになっています。

  • 生地全体の昇降
  • 生地全体の昇降
    生地を降ろす時

    全体昇降用操作コードを内側に傾け、そのままの状態で手を緩めると生地が降ります。途中で止めたい場合は、全体昇降用操作コードを外側に傾け手を放すと止まります。

    生地を上げる時

    全体昇降用操作コードを下に引くと生地が上がります。途中で止めたい場合は、外側に傾け全体昇降用操作コードから手を放すと止まります。

  • 生地の切替え(中間レールの昇降)
  • 生地の切替え(中間レールの昇降)
    上部生地を降ろす時

    切替え用操作コードを内側に傾け、そのままの状態で手を緩めると上部生地(中間レール)が降ります。途中で止めたい場合は、切替え用操作コードを外側に傾け手を放すと止まります。

    上部生地を上げる時

    切替え用操作コードを下に引くと上部生地(中間レール)が上がります。途中で止めたい場合は、外側に傾け切替え用操作コードから手を放すと止まります。

ATTENTION
必ずお読み下さい
生地全体を上げるときは、中間レールを一番上まで移動させてから操作して下さい。
中間レールが一番上にない状態での操作は故障の原因となります。

チェーン式

チェーン式

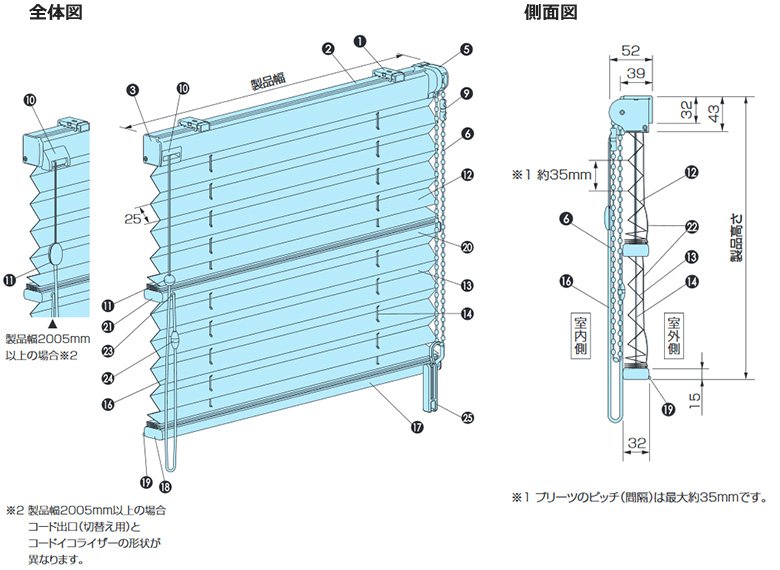

部品名 材質 備考
1.取付けブラケット ステンレス鋼板プレス成形品、樹脂成形品
2.ヘッドボックス アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
3.ボックスキャップ 樹脂成形品 ヘッドボックスと同系色
5.チェーン式操作部
(全体昇降用)
樹脂成形品 ヘッドボックスと同系色
6.操作チェーン 樹脂成形品、化学繊維 ヘッドボックスと同系色
9.セーフティコネクター 樹脂成形品 ヘッドボックスと同系色
※操作チェーンに通常操作以上の力が掛かると、ジョイント部が分離する仕組みの部品。
10.コード出口(切替え用) 樹脂成形品 ヘッドボックスと同系色
※幅245mm以下はストッパー機構付
11.イコライザー 樹脂成形品 ヘッドボックスと同系色
※製品幅により形状が異なります。
12.上部生地 ポリエステル繊維等
13.下部生地 ポリエステル繊維等
14.昇降コード 化学繊維 上下各生地と同系色
16.切替え用操作コード 化学繊維 上部生地と同系色
17.ボトムレール アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
18.ボトムレールキャップ 樹脂成形品 ボトムレールと同系色
19.ボトムレールダンパー 樹脂押出し成形品 ボトムレールと同系色
20.中間レール アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
21.中間レールキャップ 樹脂成形品 中間レールと同系色
22.ピッチ保持コード 化学繊維 生地と同系色
23.コードキャップ 樹脂成形品 ヘッドボックスと同系色
24.セーフティージョイント 樹脂成形品 乳白色 ※操作コードに6kg以上の力が掛かると、ジョイント部が分離する仕組みの部品。
25.コードクリップ 樹脂成形品 クリアー
※操作チェーンを危険のないよう束ねる部品。
  • ブラケット寸法
    製品幅(W) 使用数量
    400~1500mm 2個
    1505~2500mm 3個
    2505~2900mm 4個
    ブラケット寸法

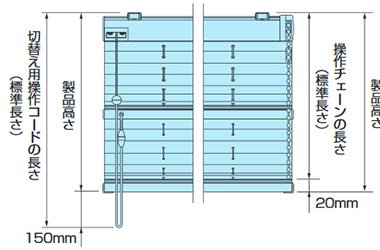

  • 操作チェーン・コードの長さ

    標準長さよりも長くしたい場合は、10mm単位で指定することもできます。

    操作チェーンの標準長さ=製品高さ-20mm
    切替え用操作コードの標準長さ=
    製品高さ+150mm

    ※標準長さより短くすることはできません。

    操作コードの長さ
操作方法
  • 生地全体の昇降
  • 生地全体の昇降
    生地を降ろす時

    室内側(手前)の操作チェーンを少し下に引き、手を緩めると生地がゆっくり自動的に降ります。途中で止めたい場合は、再び室内側(手前)の操作チェーンを少し引くと止まります。※上部生地は下降せず下部生地のみが降ります。

    生地を上げる時

    室内側(手前)の操作チェーンを下に引くと生地が上がります。手を放すとその位置で止まります。

  • 生地の切替え(中間レールの昇降)
  • 生地の切替え(中間レールの昇降)
    上部生地を降ろす時

    切替え用操作コードを少し下に引き、手を緩めると上部生地(中間レール)が降ります。途中で止めたい場合は、再び切替え用操作コードを少し引き、手を放すと止まります。

    上部生地を上げる時
    中間レールが一番下まで降りている場合

    切替え用操作コードを下に引き、手を放すと止まります。

    中間レールが途中で止まっている場合

    切替え用操作コードを少し下に引き、いったん手を緩めてストッパーを解除してからさらに下に引き、手を放すと止まります。

ATTENTION
必ずお読み下さい
生地全体を上げるときは、中間レールを一番上まで移動させてから操作して下さい。
中間レールが一番上にない状態での操作は故障の原因となります。

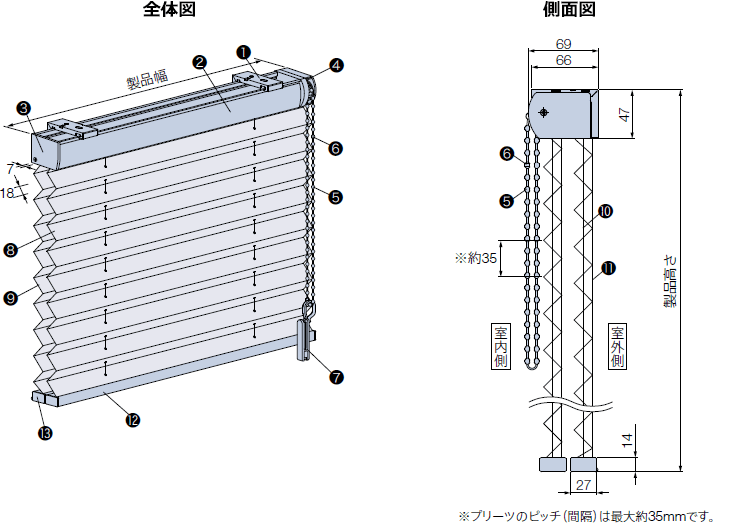

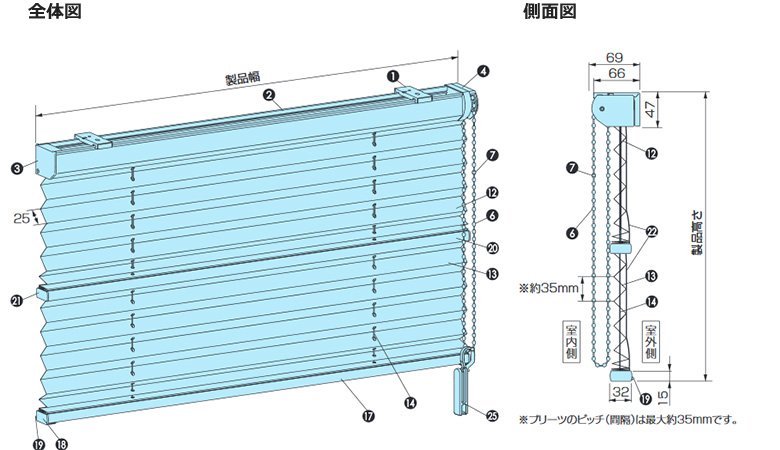

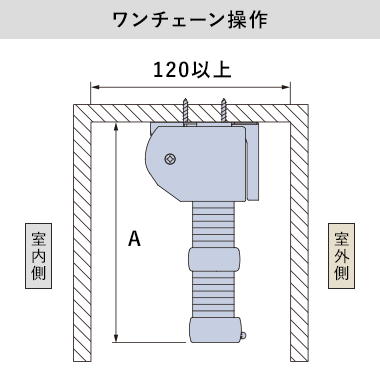

ワンチェーン式

チェーン式
部品名 材質 備考
1.取付けブラケット ステンレス鋼板プレス成形品、樹脂成形品
2.ヘッドボックス アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
3.ボックスキャップ 樹脂成形品 ヘッドボックスと同系色
4.ワンチェーン式操作部 樹脂成形品 ヘッドボックスと同系色
※通常操作以上の力が掛かると、製品を保護するため操作チェーンが空回りする装置が組み込まれています。
6.操作チェーン 樹脂成形品、化学繊維 ヘッドボックスと同系色
7.セーフティーチェーン 樹脂成形品、化学繊維 ヘッドボックスと同系色 ※操作チェーンに通常操作以上の力が掛かると、ジョイント部が分離する仕組みの部品。
12.上部生地 ポリエステル繊維等
13.下部生地 ポリエステル繊維等
14.昇降コード 化学繊維 上下各生地と同系色
17.ボトムレール アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
18.ボトムレールキャップ 樹脂成形品 ボトムレールと同系色
19.ボトムレールダンパー 樹脂押出し成形品 ボトムレールと同系色
20.中間レール アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
21.中間レールキャップ 樹脂成形品 中間レールと同系色
22.ピッチ保持コード 化学繊維 生地と同系色
25.コードクリップ 樹脂成形品 クリアー
※操作チェーンを危険のないよう束ねる部品。

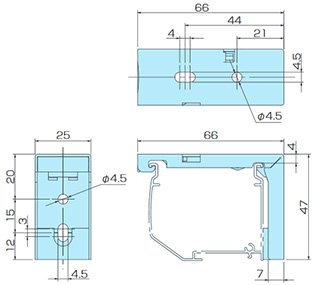

  • ブラケット寸法
    製品幅(W) 使用数量
    400~1500mm 2個
    1505~2500mm 3個
    2505~2900mm 4個
    ブラケット寸法

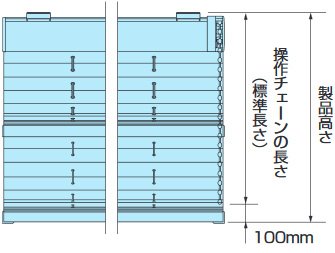

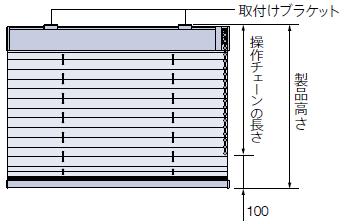

  • 操作チェーンの長さ

    標準長さよりも長くしたい場合は、10mm単位で指定することもできます。

    操作チェーンの標準長さ=製品高さ-100mm

    ※標準長さより短くすることはできません。

    操作コードの長さ
操作方法

  • 生地全体の昇降
  • 生地全体の昇降
    生地を降ろす時

    室外側(奥)の操作チェーンを少し下に引き、手を緩めると生地がゆっくり自動的に降ります。途中で止めたい場合は、再び室外側(奥)の操作チェーンを少し引くと止まります。 ※上部生地は下降せず下部生地のみが降ります。

    生地を上げる時

    室外側(奥)の操作チェーンを下に引くと生地が上がります。手を放すとその位置で止まります。

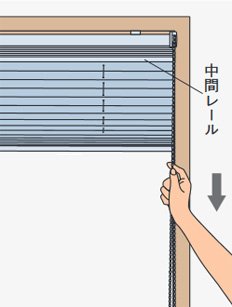

  • 生地の切替え(中間レールの昇降)
  • 生地の切替え(中間レールの昇降)
    上部生地を降ろす時

    室内側(手前)の操作チェーンを少し下に引き、手を緩めると上部生地(中間レール)がゆっくり自動的に降ります。途中で止めたい場合は、再び室内側(手前)の操作チェーンを少し引くと止まります。

    上部生地を上げる時

    室内側(手前)の操作チェーンを下に引くと上部生地(中間レール)が上がります。手を放すとその位置で止まります。

ATTENTION
必ずお読み下さい
生地全体を上げるときは、中間レールを一番上まで移動させてから操作して下さい。
中間レールが一番上にない状態での操作は故障の原因となります。

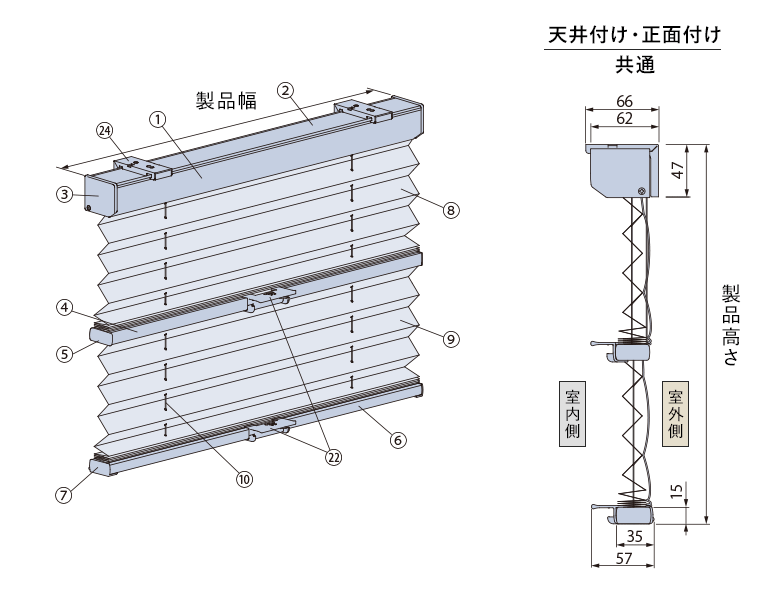

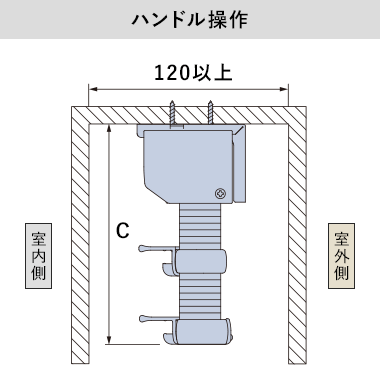

コードレス式

コードレス式

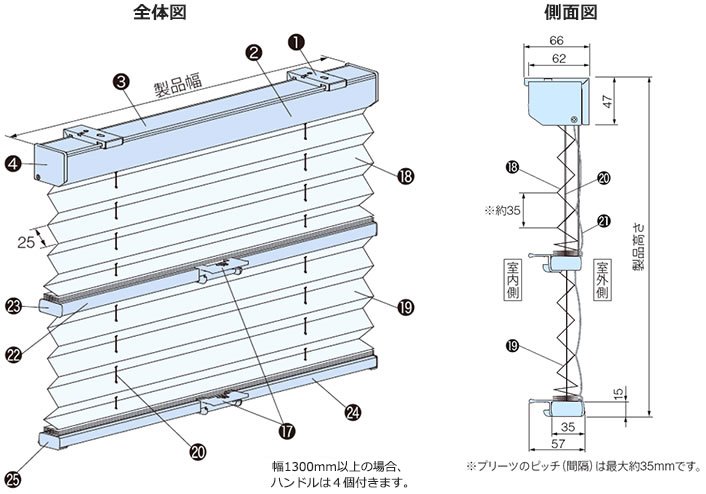

部品名 材質 備考
1.取付けブラケット ステンレス鋼板プレス成形品、樹脂成形品
2.ヘッドボックス アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
3.ボックスカバー 樹脂成形品 ヘッドボックスと同系色
4.ボックスキャップ 樹脂成形品 ヘッドボックスと同系色
17.ハンドル 樹脂成形品 クリアー
18.上部生地 ポリエステル繊維等
19.下部生地 ポリエステル繊維等
20.昇降コード 化学繊維 上下各生地と同系色
21.ピッチ保持コード 化学繊維 上下各生地と同系色
22.中間レール アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
23.中間レールキャップ 樹脂成形品 中間レールと同系色
24.ボトムレール アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
25.ボトムレールキャップ 樹脂成形品 ボトムレールと同系色

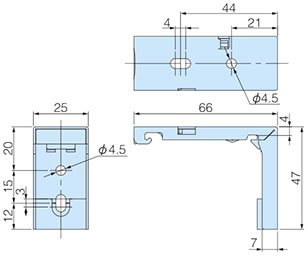

  • ブラケット寸法
    製品幅(W) 使用数量
    150~1500mm 2個
    1505~2500mm 3個
    2505~2900mm 4個
    ブラケット寸法
操作方法

製品サイズによって、ハンドルの付属個数が異なります。ハンドルが2個付いている場合は、両方のハンドルを同時に操作します。※ボトムレールを直接つかんで操作すると故障の原因となりますのでお止めください。

  • 生地全体の昇降
  • 生地全体の昇降

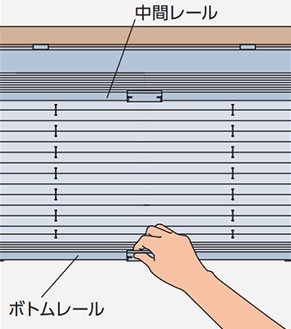

    生地を降ろす時

    ハンドルをつまみ、ボトムレールを止めたい位置まで降ろします。

    生地を上げる時

    ハンドルをつまみ、ボトムレールを止めたい位置まで上げます。

  • 生地の切替え(中間レールの昇降)
  • 生地の切替え(中間レールの昇降)

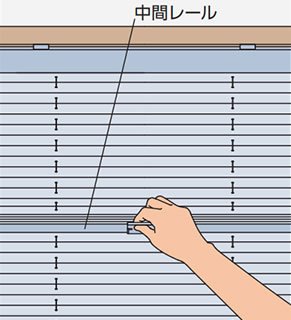

    上部生地を降ろす時

    中間レールのハンドルをつまみ、止めたい位置まで降ろします。

    上部生地を上げる時

    中間レールのハンドルをつまみ、止めたい位置まで上げます。

ATTENTION
必ずお読み下さい
生地全体を上げるときは、中間レールを一番上まで移動させてから操作して下さい。
中間レールが一番上にない状態での操作は故障の原因となります。
