間仕切りフレーム付き ビニールカーテンセット 仕様詳細&セット内容

間仕切りフレーム付きビニールカーテンセット

仕様詳細 & セット内容

【レール】標準セット内容

(片開き・両開き共通)
幅(W)cm ~200cm ~300cm ~400cm ~500cm ~600cm
レール※1
レール
1本 1本 1本 2本 2本
TフックランナーS※2
TフックランナーS
10個 16個 20個 25個 30個
天井ブラケット※3
天井ブラケット
3個 5個 7個 9個 11個
ソケット
(壁面ブラケット)
ソケット(壁面ブラケット)
2個 2個 2個 2個 2個
継カバー&継線※4
継カバー&継線
1セット 1セット
幅(W)cm ~200cm ~300cm ~400cm
~500cm ~600cm
レール※1
レール
1本 1本 1本
2本 2本
TフックランナーS※2
TフックランナーS
10個 16個 20個
25個 30個
天井ブラケット※3
天井ブラケット
3個 5個 7個
9個 11個
ソケット
(壁面ブラケット)
ソケット(壁面ブラケット)
2個 2個 2個
2個 2個
継カバー&継線※4
継カバー&継線

1セット 1セット

※1 レール(ランナー、ブラケット等含む)は別便でのお届けとなります。
※2 ランナーは多めに付属しますので、余った場合は予備として保管ください。
※3 ブラケットの取付ビスは付属しません。
※4 幅が4mを超える場合は、ジョイント仕様となります。

間仕切りフレーム付き ビニールカーテンセット

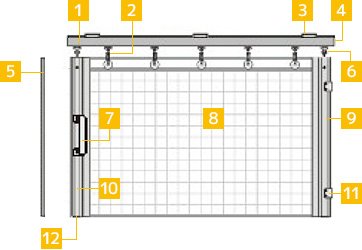

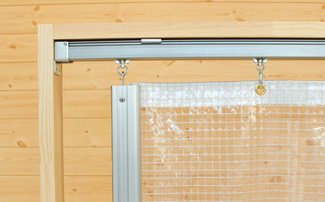

片開きタイプ商品仕様

片開きタイプ商品仕様
  • 1. レール
  • 2. フックランナー
  • 3. 天井付けブラケット
  • 4. 壁面ブラケット(キャップ)
  • 5. 片開き用アルミ枠(マグネットバー入)
  • 6. フレーム吊金具+ステージランナー
  • 7. ハンドル
  • 8. ビニール生地(上部ハトメ仕様)
  • 9. フレーム(サイドクッション入)+押えバー
  • 10.フレーム(マグネット仕様)+押えバー
  • 11.フレーム固定金具
  • 12.フレームエンドキャップ

【フレーム付きビニールカーテン】標準セット内容

【フレーム付きビニールカーテン】標準セット内容
フレーム付きビニールカーテン
片開きタイプ 1台
完成品でのお届けです。

サイドフレームリンク2本・押えバー2本・フレーム吊金具2個・ステージランナー2個・フレームエンドキャップ2個・マグネットバー・サイドクッション含む

高さ(H)cm ~200cm ~250cm ~300cm
サイドハンドル6S
サイドハンドル6S
2個 2個 2個
フレーム固定金具
フレーム固定金具
2個 2個 2個
片開き用アルミ枠
片開き用アルミ枠
1本 1本 1本
高さ(H)cm ~200cm ~250cm ~300cm
サイドハンドル6S
サイドハンドル6S
2個 2個 2個
2個 2個
フレーム固定金具
フレーム固定金具
2個 2個 2個
3個 3個
片開き用アルミ枠
片開き用アルミ枠
1本 1本 1本
1本 1本

※ハンドル、固定金具、アルミ枠はお客様取り付けとなります。

間仕切りフレーム付き ビニールカーテンセット

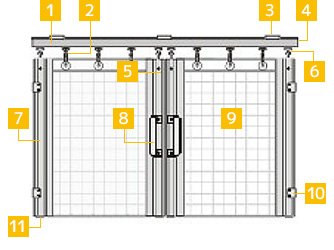

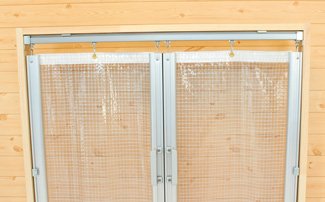

両開きタイプ商品仕様

両開きタイプ商品仕様
  • 1. レール
  • 2. フックランナー
  • 3. 天井付けブラケット
  • 4. 壁面ブラケット(キャップ)
  • 5. フレーム(マグネット仕様)+押えバー
  • 6. フレーム吊金具+ステージランナー
  • 7. フレーム(サイドクッション入り)
       +押えバー(両サイド)
  • 8. ハンドル
  • 9. ビニール生地(上部ハトメ仕様)
  • 10.フレーム固定金具(両サイド)
  • 11.フレームエンドキャップ

【フレーム付きビニールカーテン】標準セット内容

【フレーム付きビニールカーテン】標準セット内容
フレーム付きビニールカーテン
両開きタイプ 1台
完成品でのお届けです。

サイドフレームリンク4本・押えバー4本・フレーム吊金具4個・ステージランナー4個・フレームエンドキャップ4個・マグネットバー・サイドクッション含む

高さ(H)cm ~200cm ~250cm ~300cm
サイドハンドル6S
サイドハンドル6S
4個 4個 4個
フレーム固定金具
フレーム固定金具
4個 4個 4個
高さ(H)cm ~200cm ~250cm ~300cm
サイドハンドル6S
サイドハンドル6S
4個 4個 4個
4個 4個
フレーム固定金具
フレーム固定金具
4個 4個 4個
6個 6個

※ハンドル、固定金具はお客様取り付けとなります。

間仕切りフレーム付き ビニールカーテンセット

寸法図・構造図・部材取付方法

  • レール断面図

    ST-40

    ST-40

    Z-40

    Z-40

  • TフックランナーS

    TフックランナーS

    許容重量(1個あたり)
    12kg
    樹脂 / スチール

  • 天井ブラケット

    天井ブラケット

    材質:スチール

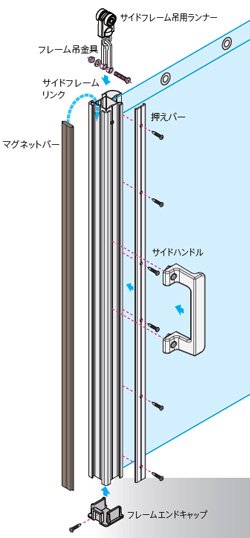

  • 部品構成図

    部品構成図
  • サイドハンドル6S

    サイドハンドル6S
  • フレーム固定金具寸法図

    フレーム固定金具寸法図
  • 片開き 断面寸法図

    片開き 断面寸法図

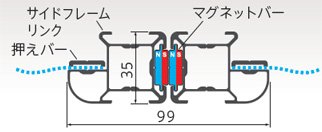

  • 両開き 断面寸法図

    両開き 断面寸法図

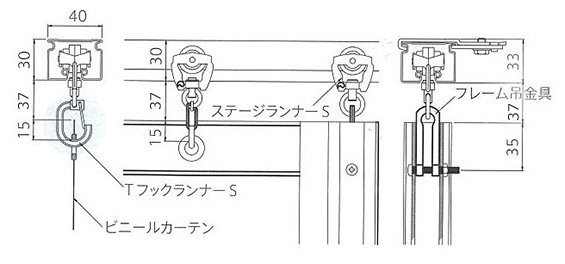

フレーム取付寸法図

レール+天井ブラケット+TフックランナーS
フレーム取付寸法図

※加工、組立ての過程で寸法は多少の誤差が出る場合がございます。
