倉庫・ガレージなどの間仕切りに最適!フレーム付きだから開閉スムーズ&気密性UP!

商品セット内容
  • ビニールカーテンセット
  • ・レール
  • ・ランナー
  • ・天井付けブラケット
  • ・壁面ブラケット
  • ・フレーム付きビニールカーテン
  • ・アルミ枠・マグネットバー
  • ・フレーム固定金具
  • ・ハンドル
準備する物
  • プラスドライバー
準備する物

ブラケット取付ビスは付属しません!

ブラケット取付ビスは付属しません。下地に合わせて予めご用意ください。
※セット内容・数量は商品サイズ・開閉方法によって異なります。

仕様詳細&セット内容
ブラケット取付ビスは付属しません

Step1取付場所に天井ブラケットを取付けます

  • 2ヶ所ビス止めをし、ドライバーでナットを緩める
  • 固定板をスライドさせておく

2ヶ所ビス止めをし、ドライバーでナットを緩めて、固定板をスライドさせておきます。

Step2ランナーをビニールカーテンのハトメに引っ掛けます

  • ビニールカーテンのハトメ部分すべてにフックランナーを引っ掛けて付ける
  • ビニールカーテンのハトメ部分すべてにフックランナーを引っ掛けて付けます。

Step3レールに、本体をセットします

  • フレーム付きビニールカーテン本体のランナー全てをレールに通す
  • フレーム付きビニールカーテン本体のランナー全てをレールに通す

フレーム付きビニールカーテン本体のランナー全てをレールに通します。

Step4壁面ブラケットを取付けます

※枠内に取付けの場合、壁面ブラケット無しでも取付可能です。

  • レールの両端に壁面ブラケット(キャップ)を取り付け
  • レールの両端に壁面ブラケット(キャップ)を取り付け

ランナー全てを通し終わったら、レールの両端に壁面ブラケット(キャップ)を取り付けます。

幅が4mを超える場合

レールは2本を繋ぎ合わせるジョイント仕様となり、継カバーと継線が付属します。

1.それぞれのレールに図のようにジョイントを長さの2/3程度差込みます。
2.対面のレールの穴に残りのジョイント部を差し込みます。

ジョイント部1ヶ所に継線を2本仕様して下さい

Step5取付場所にレールと
フレーム付きビニールカーテンを取付けます

  • レールの手前を天井ブラケットに引っ掛け、固定板を戻してレールを挟む
  • ドライバーでしっかり固定

レールの手前を天井ブラケットに引っ掛け、固定板を戻してレールを挟みドライバーでしっかり固定します。

Step6ハンドルを取り付けます

  • フレームの操作しやすい高さに、ドライバーで取り付ける

    フレームの操作しやすい高さに、ドライバーで取り付けます。付属のネジを回すだけでOK!(穴あけ不要)

  • ハンドル固定ネジをドライバーで締め付けて、固定板とハンドル本体で再度ポールを挟み固定

    ハンドル固定ネジをドライバーで締め付けて、固定板とハンドル本体で再度ポールを挟み固定します。

Step7サイドフレームを固定金具で壁面に固定します

  • 壁面の適当な位置に、固定金具を取付ける

    壁面の適当な位置に、固定金具を取付けます。

  • フレームを固定金具で挟み、両側から付属のネジで固定

    フレームを固定金具で挟み、両側から付属のネジで固定します。

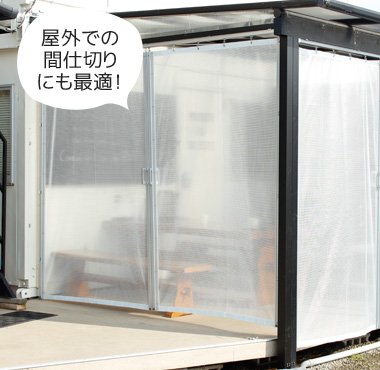

  • 完成
  • 完成

オプションの取付方法

  • 片開きの場合または、
    「アルミ枠」取付方法

    アルミ枠(マグネットバー入)を壁面に取付けます。

    片開きの場合または、「アルミ枠」取付方法
  • 「丸落としセット」取付方法

    フレームを固定したい床面にφ18、深さ30~80mmの下穴をあけて差し込みます。

    「丸落としセット」取付方法

「両側 隙間隠し」取付方法

  • ①ビニール生地に付いているアダプターを隙間隠しブラケットに差し込みます。

    ② 隙間隠しブラケットをレールにかぶせた状態でレールの取り付けを行なってください。

    ※アダプターは約50cm間隔です。

  • 「両側 隙間隠し」取付方法

「両開きロック金具」取付方法

  • 「両開きロック金具」取付方法

    片方のフレームにφ9の穴をあける。片方の回転板にネジを止めて差込み、もう一方の回転板をネジ止めする。回転板が水平に掛かるように、もう一方のフレームと掛受座をドリルネジで締付けて完了。

  • 「両開きロック金具」取付方法

    ロックバー部品を上図のように取付けることで、ロックバーを二重にロックできます。
