タチカワブラインド間仕切りプレイスシリーズ取り付け方法

折戸仕様

取付に必要な工具

  • 取付に必要な工具
    1. ・メジャー
    2. ・下げ振り
    3. ・プラスドライバー
    4. ・マイナスドライバー
    5. ・電動ドライバー(あると楽に作業できます。)
    6. ・電動ドリル(直径5mm用、丸落としを使う場合)
    7. ・スパナ(M8ボルト用)

取り付け手順

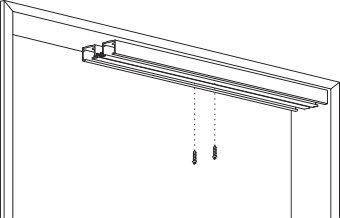

  • STEP1.上レールを取り付ける

    取付場所の天井の下地を確認してから上レールの長い方を取り付けます。
    レールには向きがあります。ジョイント用のビス穴の位置が、開口部の中央側に来るように取り付けましょう。
    レールの一番端のビス穴はジョイント用の為、ビスはまだ打ちません。

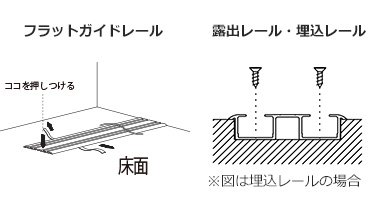

  • STEP2.下レールを取り付ける

    下げ振りを使用して、上レールと水平になるように、下レールの固定位置を確認します。
    位置が決まったらレールを固定します。フラットガイドレールの場合は両面テープ、露出レール・埋込レールの場合はビス固定になります。

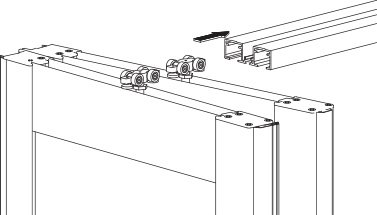

  • STEP3.パネル取り付け

    パネル形状と取付順、パネルの折れ方向を確認してから、上レールにパネルを吊り込みます。

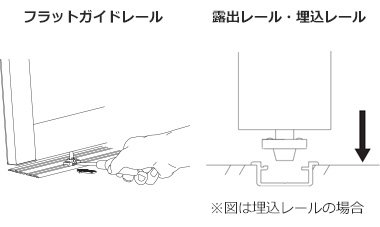

  • STEP4.下ガイドにパネルをセット

    フラットガイドレール式の場合

    ガイドレールの溝に、下ガイドを傾け入れ、反対側からマイナスドライバーでパチンと音がするまで押し込み、溝にはめ込みます。

    露出レール・埋込レール式の場合

    下ガイドを押し上げて、下ガイドの溝に差し込みます。

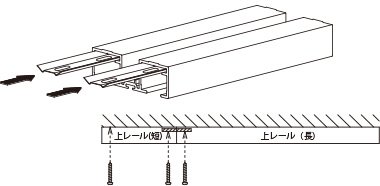

  • STEP5.残りのレールをセット

    先に取り付けたレールにジョイント金具とモヘアを差し込みます。残りのレールにもモヘアを差し込んでから、天井に取り付けます。ジョイント金具の穴を、2本のレールの穴に合うようにずらし、ビスで止めます。
    ※プレイススウィングにはモヘアは付属していません。

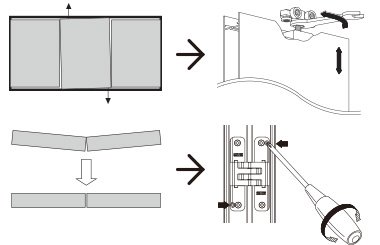

  • STEP6.パネルの調整

    パネルの上ランナーや、下ガイドをスパナで回すことでパネルの傾きを調整することができます。
    また、全閉時にパネルがフラットにならない場合は蝶番のネジを回すことで調整することができます。

ATTENTIONATTENTION

製品のタイプや製造時期により、取付方法が異なる場合がございます。
実際の施工の際には必ず製品に付属の取付説明書をご覧の上施工ください。
取り付けの際は2人での作業を推奨しています。
ご購入前に取り付け場所に下地があるか、必ずご確認ください。
