デッキ部材が充実！優れた性能を持つ高品質人工木ウッドデッキエコロッカデッキ
構成部材の標準納まり詳細／
下地の割付要領
木材とプラスチックの特性を兼ね備えた再生複合材（WPC）の最上級品質を誇る人工木ウッドデッキ材「ECOROCA®（エコロッカデッキ）」ここでは、各種構成部材の寸法詳細図、基本の標準納まり図を確認いただけます。プロ施工もDIYもウッドデッキ施工の参考にお役立てください。
エコロッカデッキの
基本納まり概要

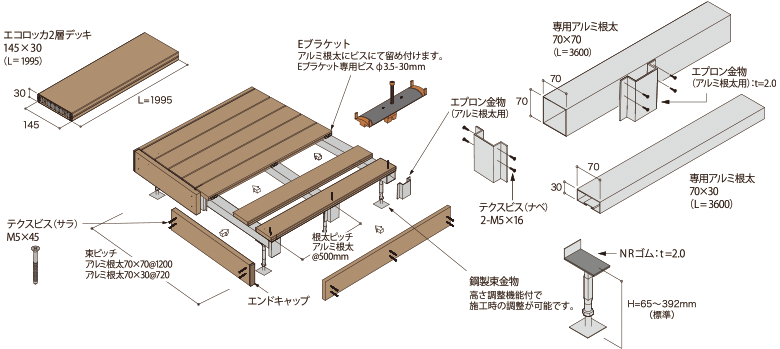

アルミ根太とEブラケットの納まり

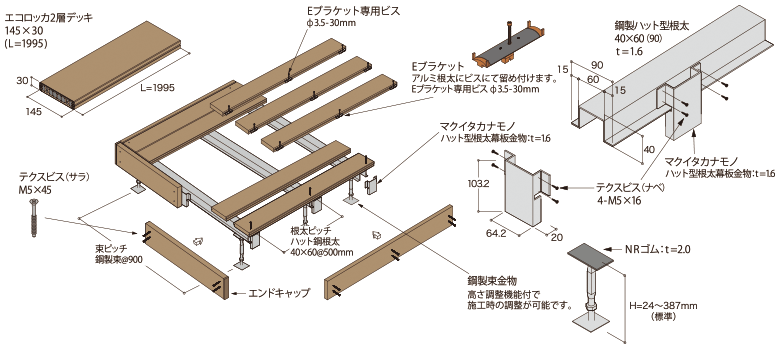

ハット鋼根太とEブラケットの納まり
エコロッカデッキ
標準納まり詳細
根太 シングル工法
-
鋼製根太4060 + 鋼製束（Eサポート）
適応範囲：H95～250mm -
アルミ根太30*70 ＋
根太キャッチャーH54
適応範囲：H64～94mm -

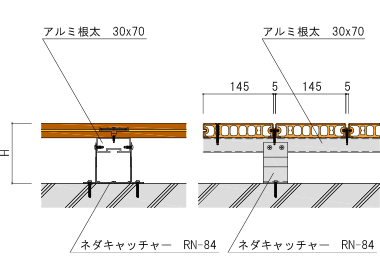

アルミ根太30*70 +
根太キャッチャーH84
適応範囲：H64～124mm -
アルミ根太70*70 ＋
根太キャッチャーH84
適応範囲：H104～164mm -
アルミ根太30*70 +
鋼製束（Eサポート）
適応範囲：H125～250㎜ -
アルミ根太70*70 ＋
鋼製束（Eサポート）
適応範囲：H165～250㎜
根太＋大引き ダブル工法
-
アルミ根太30*70 +
アルミ大引き30*70
最低適応高さ：H157mm -
アルミ根太30*70 ＋
アルミ大引き70*70
最低適応高さ：H197mm -
アルミ根太30*70 + 鋼製大引き4060
最低適応高さ：H127mm -

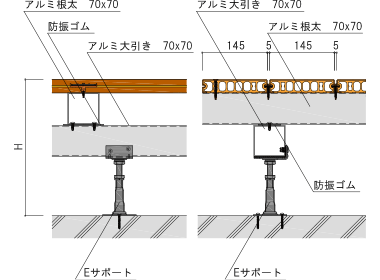

アルミ根太70*70 ＋
アルミ大引き70*70
最低適応高さ：H237mm -
アルミ根太70*70 + 鋼製大引き4060
最低適応高さ：H167mm -
鋼製根太4060 ＋ 鋼製大引き4060
最低適応高さ：H137mm
エコロッカデッキ
下地の割付要領

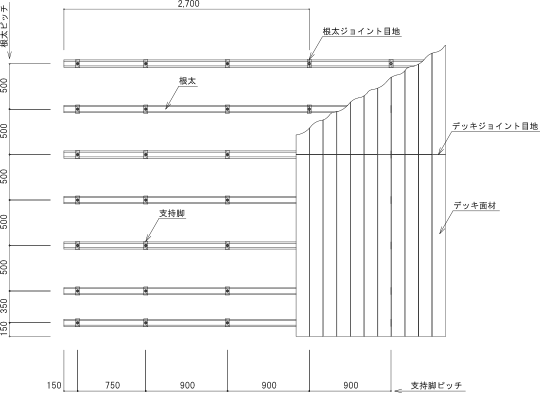

根太 シングル工法
※H＝250ｍｍを超える場合は、ダブル工法または、振れ止め補強を推奨します。
使用根太：鋼製根太4060（L＝2700）
積載荷重：3,000N/m2

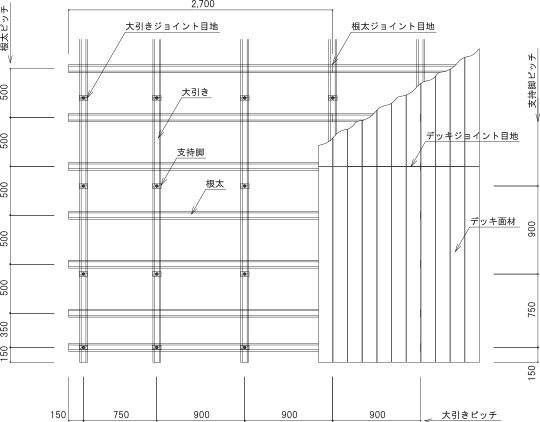

根太＋大引き ダブル工法
※H＝350ｍｍを超える場合は、振れ止め補強を推奨します。
使用根太：鋼製根太4060（鋼製大引き）（L＝2700）
積載荷重：3,000N/m2
