タチカワブラインド間仕切りプレイス 商品仕様
引戸仕様
仕様と構造
(単位:mm)ノンレールタイプ (右勝手の場合)
-
正面図(パネル表)パネル2枚時製品にはオモテ・ウラがあります。
-
引手
平面図
-
パネル全閉時
-
パネル全開時
側面図
![側面図](../../../base/img/second/partition-panel/place/spec2/spec1_side.jpg)
フラットガイドレールタイプ
-
正面図(パネル表)パネル2枚時
-
引手
-
平面図
-
側面図
取手・引手の高さについて
![](../../../base/img/second/partition-panel/place/common/spec_img.jpg)
取手・引手の高さは製作サイズに関わらず一定となります。
製品の高さによっては取手が高く感じられる場合がございますが、使いやすさを考慮した高さとなっておりますので、あらかじめご了承願います。
※写真はプレイス 引戸タイプの場合です。
実際の取手高さは仕様図をご確認ください。
部品詳細
フラットガイドレール
![部品詳細](../../../base/img/second/partition-panel/place/spec2/parts01.jpg)
ノンレール
![部品詳細](../../../base/img/second/partition-panel/place/spec2/parts02.jpg)
![部品詳細](../../../base/img/second/partition-panel/place/spec2/parts03.jpg)
カラー組み合わせ
![カラー組み合わせ](../../../base/img/second/partition-panel/place/spec2/color_img.jpg)
上レール色
-
ホワイト
-
マットシルバー
-
サテンシルバー
-
ブラック
下レール色
【フラットガイドレール式のみ】
-
ホワイト
-
マットシルバー
-
サテンシルバー
-
ブラック
製作可能寸法・製品重量
(単位:mm)![製作可能寸法・製品重量](../../../base/img/second/partition-panel/place/spec2/size_tb.jpg)

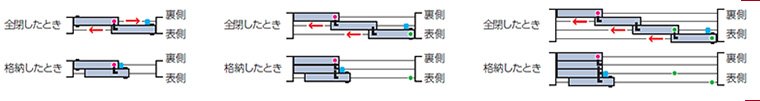

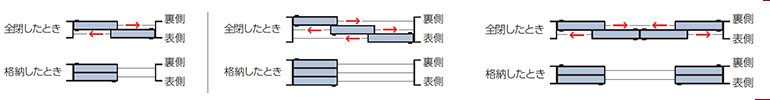

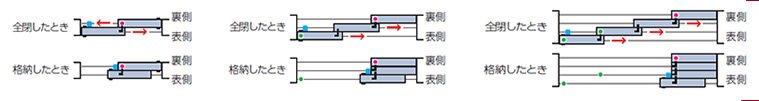

パネル納まり寸法
フラットガイドレール
![パネル納まり寸法](../../../base/img/second/partition-panel/place/spec2/size_osamari01-1.jpg)
![パネル納まり寸法](../../../base/img/second/partition-panel/place/spec2/size_osamari01-2.jpg)
![パネル納まり寸法](../../../base/img/second/partition-panel/place/spec2/size_osamari01-3.jpg)
![パネル納まり寸法](../../../base/img/second/partition-panel/place/spec2/size_osamari01-4.jpg)
ノンレール
![パネル納まり寸法](../../../base/img/second/partition-panel/place/spec2/size_osamari02-1.jpg)
![パネル納まり寸法](../../../base/img/second/partition-panel/place/spec2/size_osamari02-2.jpg)
![パネル納まり寸法](../../../base/img/second/partition-panel/place/spec2/size_osamari02-3.jpg)
レールの納まりについて
上レール納まり
※上吊りタイプの場合は、必ず下地のある場所に取り付けて下さい。
木造の場合
![上レール納まり](../../../base/img/second/partition-panel/place/spec2/up-rail_img.jpg)
鉄骨・RC造の場合
![上レール納まり](../../../base/img/second/partition-panel/place/spec2/up-rail_img02.jpg)
下レール納まり
(フラットガイドレール式のみ)
(フラットガイドレール式のみ)
![下レール納まり](../../../base/img/second/partition-panel/place/spec2/lo-rail_img.jpg)
オプション
壁面カマチセット
-
-
巾木などによって生じる壁面とのすき間を壁面カマチを使用することで、調整することができます。
カマチのカラーは、製品のフレームと同系色のものになります。
ソフトクローズ機能
引戸を開け閉めする際にパネルが壁面やレールの端に近づくと、ゆっくり静かに動作する機能です。パネルの跳ね返りがなく、勢いよく閉めても衝突音がしないため、より快適にお使いいただけます。また指の挟み込みを防ぐため、小さなお子様がいるご家庭でも安心です。
![ソフトクローズ機能](../../../base/img/second/partition-panel/place/spec2/soft01.jpg)
操作方法について
フラットガイドレール
出入りする時
![フラットガイドレール](../../../base/img/second/partition-panel/place/spec2/sousa_img01.jpg)
どのパネルからでも開け閉めして出入りができます。
操作部に手をかけて、左右にスライドします。
格納するとき
![フラットガイドレール](../../../base/img/second/partition-panel/place/spec2/sousa_img02.jpg)
パネルを1枚ずつ移動し格納します。
ノンレール
出入りする時
![ノンレール](../../../base/img/second/partition-panel/place/spec2/sousa_img03.jpg)
操作部が付いたパネルを開け閉めして出入りします。
操作部に手をかけて左右にスライドします。
※パネル2枚時は左右のどちらからでも
開け閉めして出入りができます。
格納するとき
![ノンレール](../../../base/img/second/partition-panel/place/spec2/sousa_img04.jpg)
(1)操作部が付いたパネルを格納側へ移動します。
(2)2枚目以降のパネルは、
1枚目のパネルに連動して移動し格納します。
