タチカワブラインド間仕切りプレイス 商品仕様
折戸仕様
仕様と構造

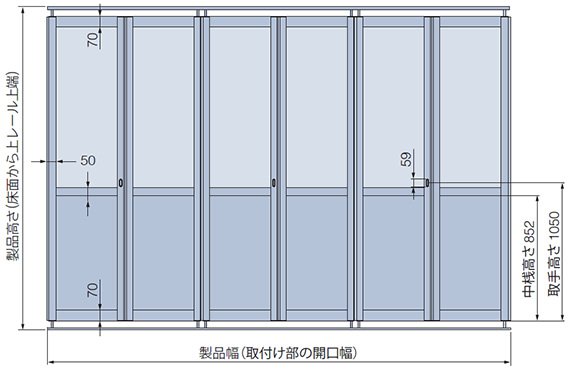

（単位：mm）正面図（パネル表）

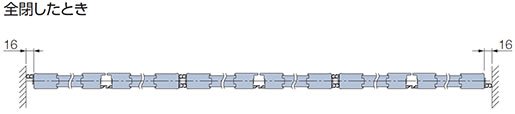

平面図

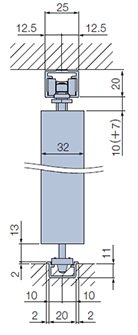

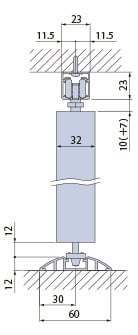

側面図
-
埋込レール
-
露出レール
-
フラットガイドレール
-
取手
取手・引手の高さについて
取手・引手の高さは製作サイズに関わらず一定となります。
製品の高さによっては取手が高く感じられる場合がございますが、使いやすさを考慮した高さとなっておりますので、あらかじめご了承願います。
※写真はプレイス 引戸タイプの場合です。
実際の取手高さは仕様図をご確認ください。

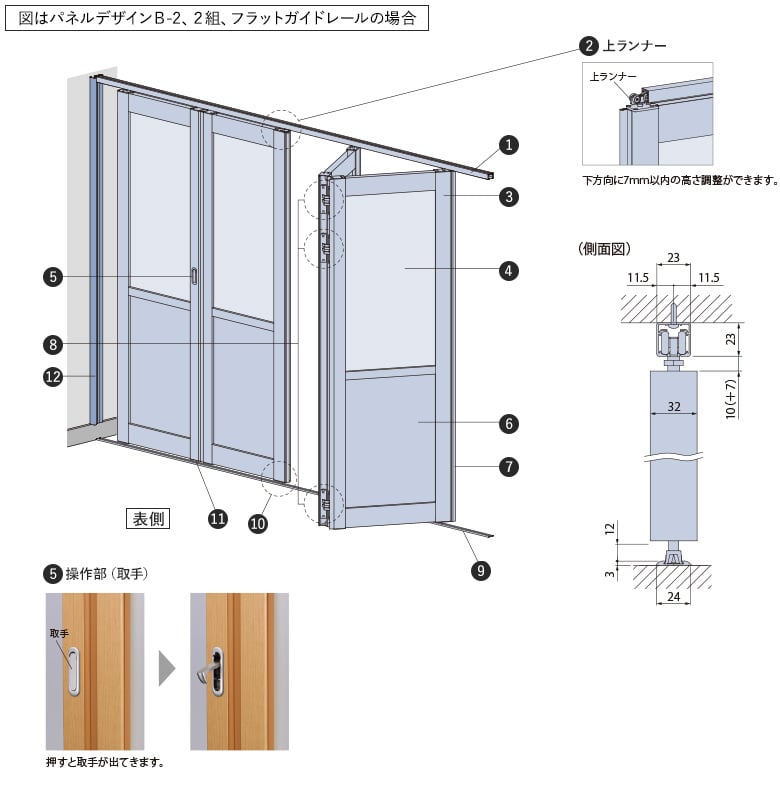

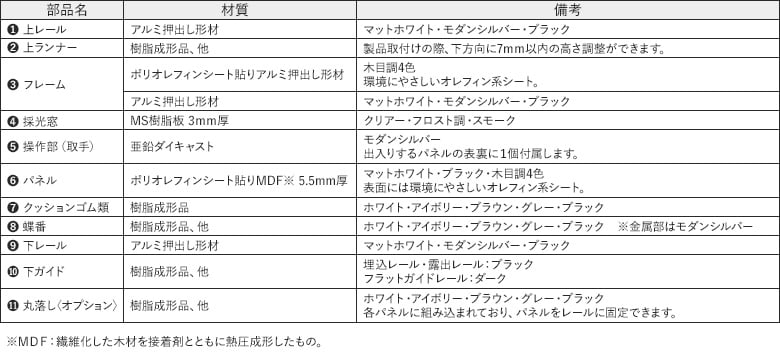

部品詳細
| 部品名称 | 材質 | |
|---|---|---|
| パネル | フレーム(PL-806,807) | アルミ押出し形材 |
| フレーム(上記以外カラー) | ポリオレフィンシート貼りアルミ押出し形材 | |
| 中パネル | ポリオレフィンシート貼りMDF 5.5mm厚 | |
| 採光窓 | ポリカーボネート板 3mm | |
| レール（上・下） | アルミ押出し形材 | |
| モヘア | 化学繊維 | |
| ランナー（上・下） | ナイロン複合材 | |
| 下ガイド | ポリアセタール複合材 | |
| 取手 ・ 引手 | 亜鉛ダイキャスト | |
| 蝶番 | ナイロン複合材 | |
| クッションゴム類 | 樹脂成形品 | |

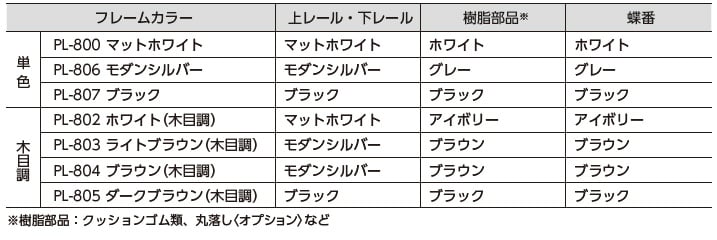

カラー組み合わせ
上レール色
-
ホワイト
-
マットシルバー
-
サテンシルバー
-
ブラック
下レール色
【埋込レール】
-
ホワイト
-
マットシルバー
-
サテンシルバー
-
ブラック
【露出レール】
-
ホワイト
-
マットシルバー
-
サテンシルバー
-
ブラック
【フラットガイドレール】
-
ホワイト
-
マットシルバー
-
サテンシルバー
-
ブラック
製作可能寸法・製品重量
単位:mm
| パネル組数 | 2組 | 3組 | 4組 |
|---|---|---|---|
| 製品幅 | 961～1900 | 1901～2850 | 2851～3800 |
| 製品高さ | 1700～2700(2500)※ | ||
| 製品重量 | 約10kg/m² | ||
※( )内はパネルデザインがA-1、A-2の場合。

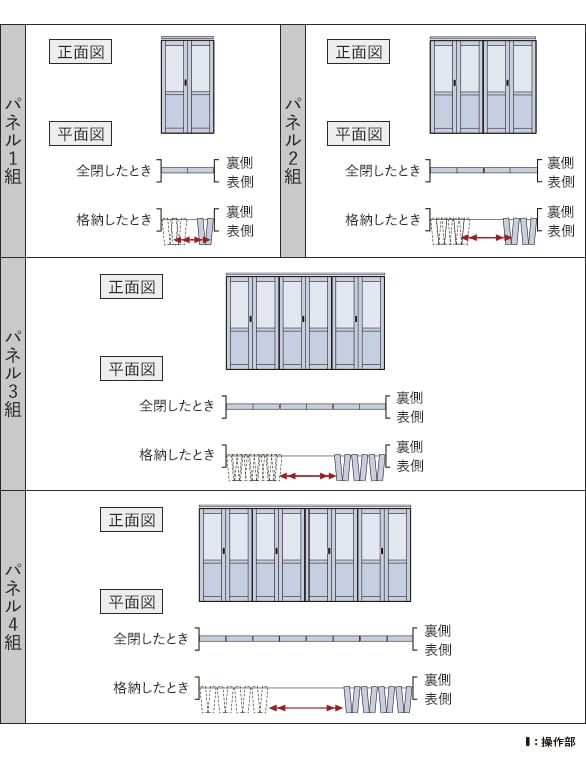

パネル納まり寸法

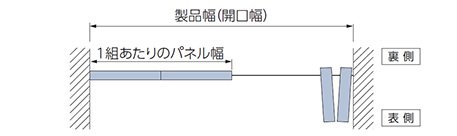

出入りする時

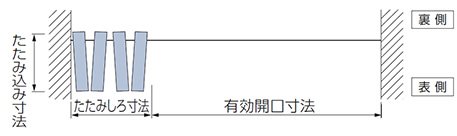

格納したとき
単位:mm
| パネル組数 | 2組 | 3組 | 4組 |
|---|---|---|---|
| 製品幅 | 961～1900 | 1901～2850 | 2851～3800 |
| 1組当たりのパネル幅 | (製品幅+16)÷2 | (製品幅＋32)÷3 | (製品幅+48)÷4 |
| たたみ込み寸法 | (製品幅+16)÷4 | (製品幅＋32)÷6 | (製品幅+48)÷8 |
| たたみしろ寸法 | 約180 | 約270 | 約360 |
| 有効開口寸法 | 製品幅 - たたみしろ寸法 | ||
レールの納まりについて

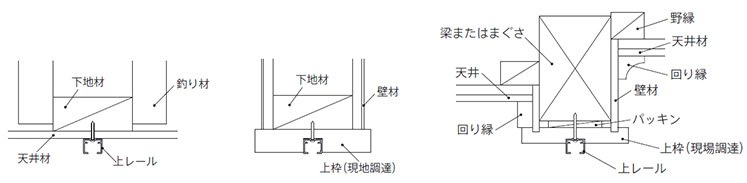

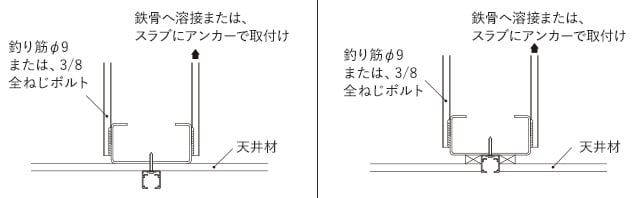

上レール納まり
※上吊りタイプの場合は、必ず下地のある場所に取り付けて下さい。

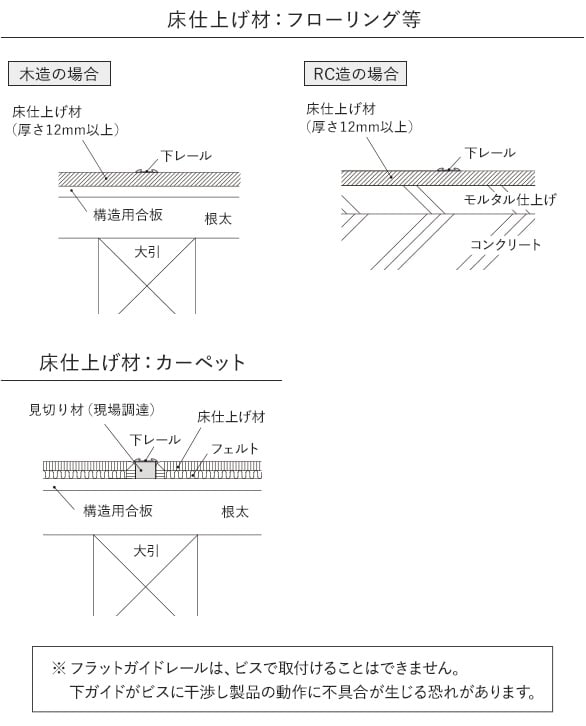

下レール納まり

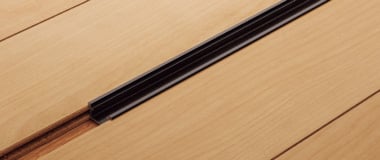

【埋込レール】

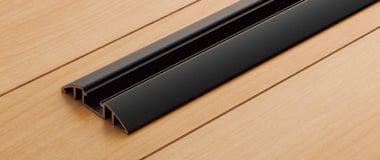

【フラットガイドレール】
※ フラットガイドレールは、ビスで取付けることはできません。
下ガイドがビスに干渉し製品の動作に不具合が生じる恐れがあります。
壁面カマチ仕様
※壁面カマチはオプション品です。-
-
巾木などによって生じる壁面とのすき間を壁面カマチを使用することで、調整することができます。
カマチのカラーは、製品のフレームと同系色のものになります。

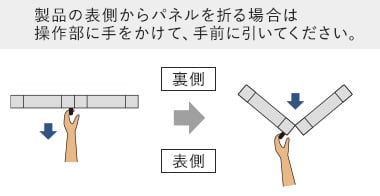

操作方法について

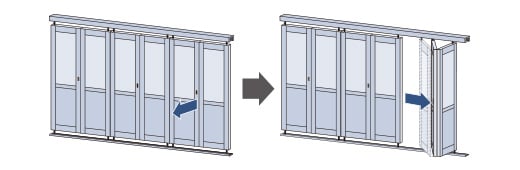

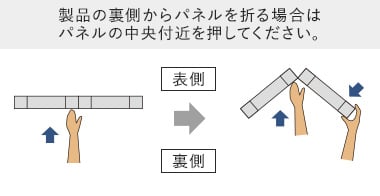

出入りするとき
パネル中央部を押す、もしくは取手を引くことでパネルを折りたたむことができます。
どのパネルからでも出入りできます。

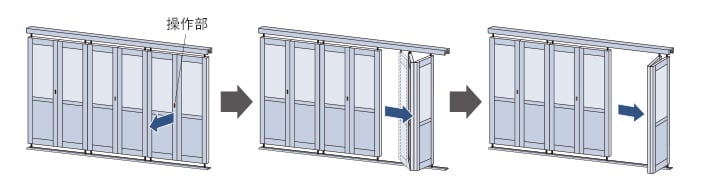

格納するとき
全てのパネルを折り畳むことで、壁側に格納できます。左右どちらの壁にも格納可能です。
