タチカワブラインド間仕切りプレイス 商品仕様
移動収納仕様
仕様と構造
(単位:mm)パネルタイプ D-1~D-5
正面図(パネル表)パネル4枚時
![正面図](../../../base/img/second/partition-panel/place/spec3/spec_front.jpg)
平面図
![平面図](../../../base/img/second/partition-panel/place/spec3/spec_plane.jpg)
納まり図
-
左格納
-
右格納
![](../../../base/img/second/partition-panel/place/spec3/spec_osamari03.jpg)
-
側面図
-
丸落し受けつぼ
-
取手
パネルタイプ E-1
正面図(パネル表)パネル4枚時
![正面図](../../../base/img/second/partition-panel/place/spec3/spec_e_front.jpg)
平面図
![平面図](../../../base/img/second/partition-panel/place/spec3/spec_e_plane.jpg)
納まり図
-
左格納
-
右格納
![](../../../base/img/second/partition-panel/place/spec3/spec_e_osamari03.jpg)
-
側面図
-
丸落し受けつぼ
-
ハンドル
部品詳細
![部品詳細](../../../base/img/second/partition-panel/place/spec3/parts01.jpg)
![部品詳細](../../../base/img/second/partition-panel/place/spec3/parts02.jpg)
![部品詳細](../../../base/img/second/partition-panel/place/spec3/parts03.jpg)

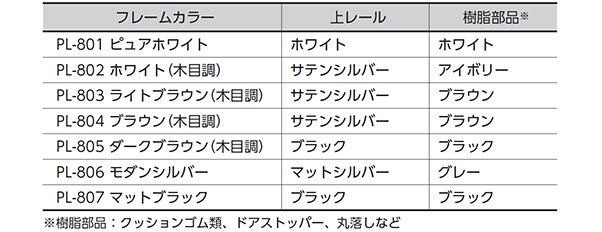

カラー組み合わせ
![カラー組み合わせ](../../../base/img/second/partition-panel/place/spec3/color_img.jpg)
上レール色
-
ホワイト
-
マットシルバー
-
サテンシルバー
-
ブラック
製作可能寸法・製品重量
![製作可能寸法・製品重量](../../../base/img/second/partition-panel/place/spec3/size_tb.jpg)
パネル納まり寸法
![パネル納まり寸法](../../../base/img/second/partition-panel/place/spec3/size_osamari01.jpg)
![パネル納まり寸法](../../../base/img/second/partition-panel/place/spec3/size_osamari02.jpg)
![パネル納まり寸法](../../../base/img/second/partition-panel/place/spec3/size_osamari03.jpg)
![パネル納まり寸法](../../../base/img/second/partition-panel/place/spec3/size_osamari04.jpg)
![パネル納まり寸法](../../../base/img/second/partition-panel/place/spec3/size_osamari05.jpg)
レールの納まりについて
上レール納まり
※格納部は全パネルの重量が掛かるので、
下地の強度を確保して下さい。
![上レール納まり](../../../base/img/second/partition-panel/place/spec3/up-rail_img01.jpg)
![上レール納まり](../../../base/img/second/partition-panel/place/spec3/up-rail_img02.jpg)
下地工事
![下地工事](../../../base/img/second/partition-panel/place/spec3/spec_kouji01.jpg)
![下地工事](../../../base/img/second/partition-panel/place/spec3/spec_kouji02.jpg)
操作方法について
パネル開閉方法
![パネル開閉方法](../../../base/img/second/partition-panel/place/spec3/sousa_img01.jpg)
最も左もしくは右のパネルは、取手を引くことで
開閉でき、出入口として使用できます。
パネル格納方法
![パネル格納方法](../../../base/img/second/partition-panel/place/spec3/sousa_img02.jpg)
開閉部のパネルを壁側まで開いてから、2枚目以降のパネルを格納部までスライドさせることで、壁面にパネルを格納でき、空間を広々と使うことができます。
![パネルの動かし方](../../../base/img/second/partition-panel/place/spec3/sousa_img03.jpg)
丸落としの操作
![丸落としの操作](../../../base/img/second/partition-panel/place/spec3/stopper.jpg)
