エコロッカデッキのDIY施工方法

人工再生木材エコロッカで作るウッドデッキ
【アルミ根太×シングル工法編】
エコロッカデッキの
DIY施工方法

エコロッカデッキは、高機能・高耐久・高耐候の新しいタイプの人工木ウッドデッキ材です。専用部材が豊富に揃っているのでプロ施工にもおすすめ!こちらのページでは、アルミ根太と人気のV1デッキ材を使ったDIY施工をシングル工法で紹介しています。

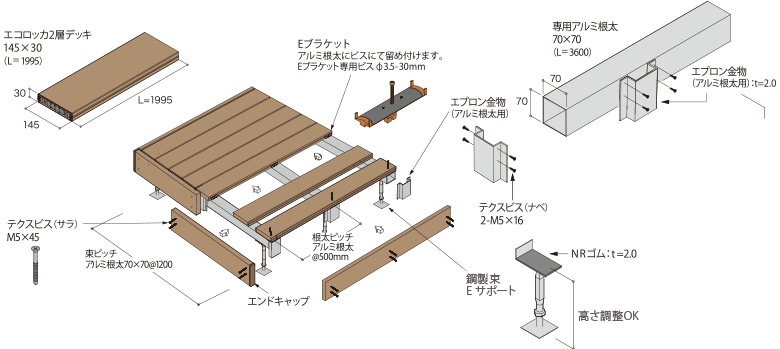

ECOROCA® エコロッカデッキシングル工法の納まり
(アルミ根太使用)

シングル工法とは、束の上に根太材のみで下地をつくり、その上に床板を張る施工方法で
床面積が小さいサイズや、高さのない低いウッドデッキに向いています。
扱いやすいアルミ根太を使用したシンプルな基礎作りはDIYにもおすすめです。

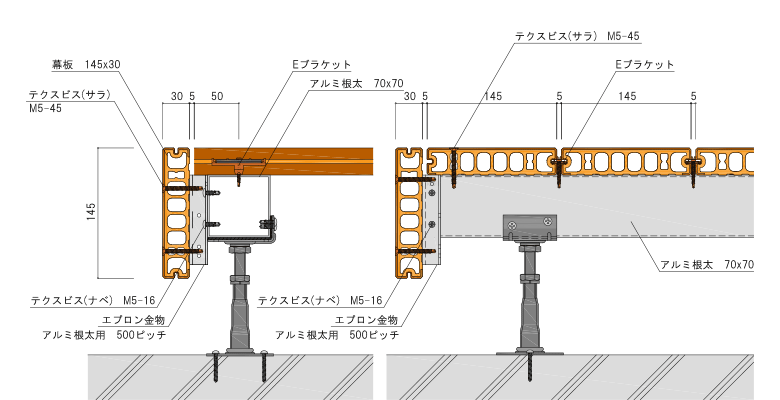

シングル工法の納まり
シングル工法の納まり

プロにも役立つ
詳しい施工方法、仕様詳細はこちら

ECOROCA® エコロッカデッキアルミ根太シングル工法の
施工手順

アイコン

施工前に用意するもの

※基礎石(束石)・束固定用ボンドコンクリートビス等、施工現場の状況に合わせて別途ご用意ください。

STEP1

束を設置する

※束を設置する前に、標準納まり図を参考に墨出しを行い、デッキ下地の割り付けをご確認ください。

  • 束を設置

    墨出しに合わせて配置した基礎石の上に束(鋼製束Eサポート)を設置します。

    ※束は接着剤で固定してください。シングル工法の場合は、接着剤+コンクリートビス併用を推奨しています。

  • 水平器で束のレベルを合わせ、ナットを締めて固定

    根太・床材等を仮置きし、水平器を使って束のレベルを合わせます。鋼製束Eサポートは、胴部を回して高さ調整が可能です。高さが決まったら上下のナットを締めて固定します。

STEP2

根太を設置する

  • アルミ根太をカット

    押し切り等の工具を使って、アルミ根太を割り付けサイズの長さにカットします。

  • 束の上にアルミ根太を設置

    束の上にアルミ根太を設置します。根太のジョイント部分は、束の受けプレート中央部に配置し、約1~3mmの隙間を確保してください。

  • テクスビスで根太の両側から固定

    L型タイプ束の場合、受けプレートの向きを左右交互にし、束1本につき2ヶ所、テクスビス(ナベM5-16)で根太の両側からビス固定してください。

  • 図
STEP3

床板を張る

  • デッキの端は床板にビスを打って固定

    デッキの端(張り出し1枚目と最後の列)は、直接床板にビスを打って固定します。(※脳天ビス打ち)

    ※床板のひび割れ防止のため、必ず6mmの下穴をあけ、皿切り加工を施してからビス打ちを行ってください。

    ※床板と外周部のクリアランスは10mm確保してください。

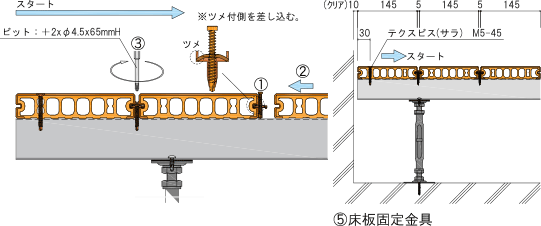

  • 床板2枚目以降はスペーサーを目地に挟みながら固定

    床板2枚目以降は、サイドスリット部分に床板専用固定金具(Eブラケット)のツメ付き側を差し込み、5mm厚のスペーサーを目地に挟みながら、インパクトドライバー(+)でEブラケットのビスを締めて固定します。

図
  • ノコギリでサイズカットが可能
  • エコロッカの床材は、ノコギリでサイズカットが可能です。
    カットする本数が多い場合は、電動工具の使用をおすすめします。

    スタッフのコメント
    -------------------
    エコロッカの中空材は木材よりも切りやすく、スムーズにカットすることができました。

STEP4

幕板を取り付ける

  • 根太小口の場合

    根太の小口側の端部は、エプロン金物をカットしてから、根太の小口にはめ込み、テクスビス(ナベ)で4ヶ所固定して取り付けます。

    ※カット不要の根太フタ金物も使用できますが、幕板のビス位置が上部に偏ってしまうためご注意ください。

  • 根太側面の場合

    根太の側面に幕板取付下地(アルミ根太用エプロン金物)をテクスビス(ナベ)で4ヶ所固定して取り付けます。

  • 下穴加工をしてから下地に固定

    下地金物の取付ができたら、幕板のビス位置を決めて印を付け、下穴加工をしてからテクスビス(サラ)で下地に固定して取り付けます。

    ※幕板のひび割れ防止のため、必ず6mmの下穴をあけ、皿切り加工を施してからビス打ちを行ってください。

  • 専用ビスで固定

    小口用エンドキャップを取り付けて、下穴をあけてから専用ビスで固定します。

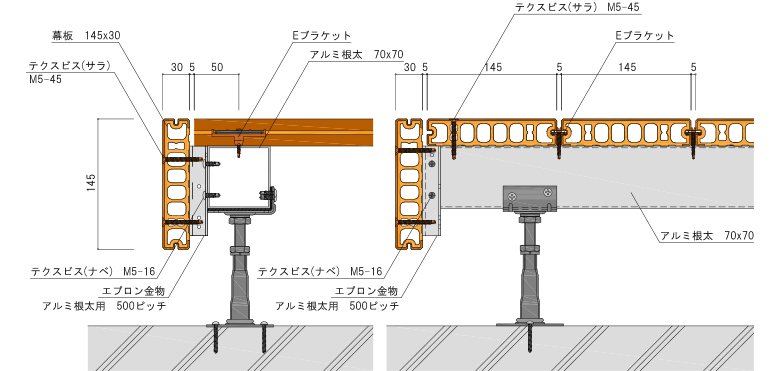

  • アルミ根太70×70の場合の納まり

アルミ根太70×70の場合の納まり

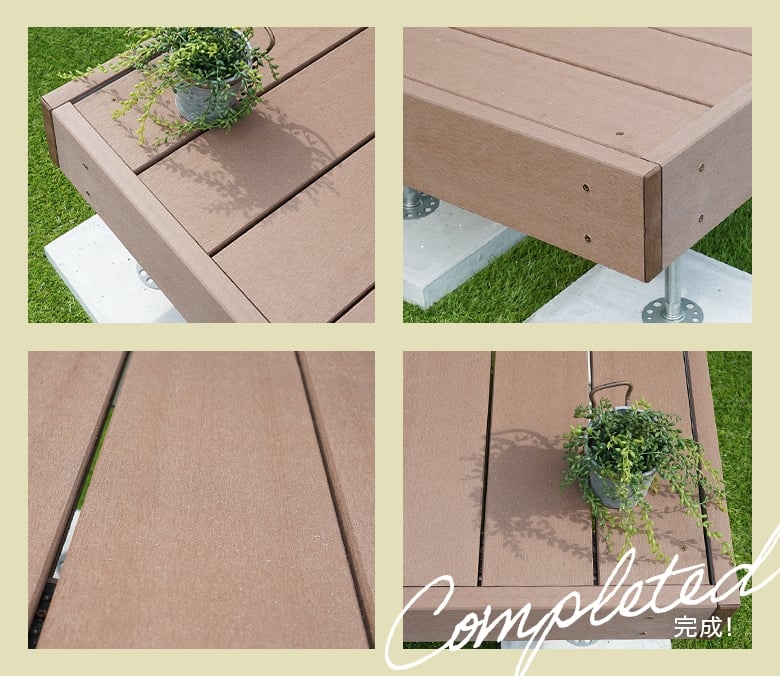

完成

※ここで紹介した施工方法は、プロの施工とは手順内容が異なる場合がございます。

ECOROCA® エコロッカデッキの
詳細はこちら
