タチカワブラインド 調光ロールスクリーン寸法の測り方・取付方法

寸法の測り方

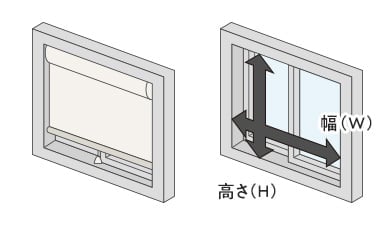

  • 正面付け窓枠の外側に取付ける場合
    正面付け 窓枠の外側に取付ける場合

    幅・高さともに窓枠外側寸法以上を製品サイズとしてご指定下さい。

  • 天井付け窓枠の内側に取付ける場合
    天井付け 窓枠の内側に取付ける場合

    幅・高さともに窓枠内側寸法から10mm程度差し引いて下さい。

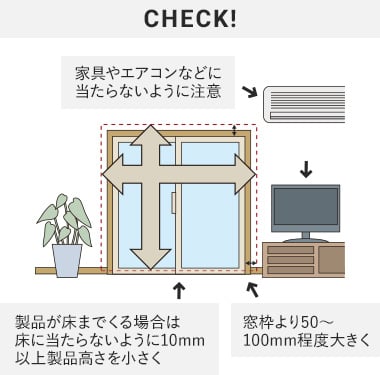

  • CHECK!
    窓枠より50〜100mm程度大きく
  • CHECK!
    窓枠にゆがみがないかを確認しましょう。
必ずお読み下さい

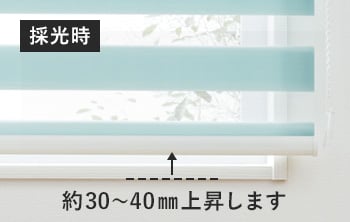

ボトムレールの位置について
ボトムレールを一番下まで降ろした状態(=製品高さ)で全閉となります。
その位置で調光操作を行うとボトムレールが多少上昇し、下部にすき間ができますので、
腰窓や天井付でのご使用の場合はご注意下さい。

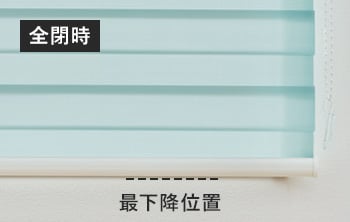

全閉時 製品高さまで生地が降ります
調光時 製品高さより少し上昇します

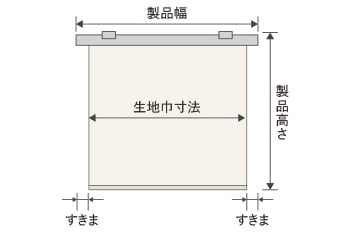

製品幅とすき間について
製品タイプや操作方法により、生地幅寸法は製品幅寸法よりも短くなり、図のイラストの様にすき間ができますので採寸時にはご注意ください。詳しい寸法は各製品タイプの仕様をご確認ください。
製品幅とすきま

取付方法

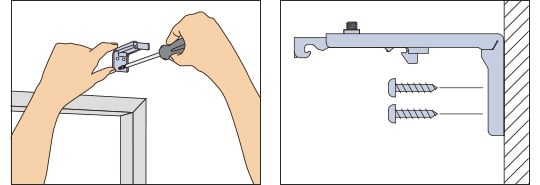

STEP1 ブラケットの取付け

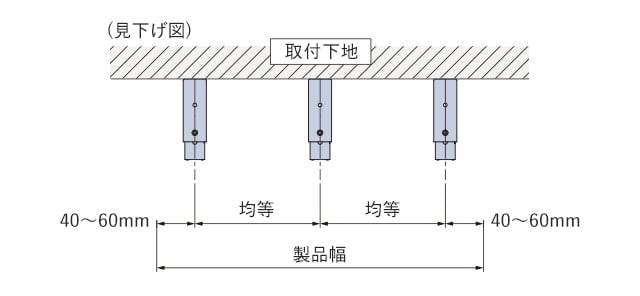

取り付けブラケットは製品の端からそれぞれ40~60mmの間にくるようにビスで固定して下さい。取付けブラケットの位置は、サインペン等で下地に印をつけておくと取り付けが簡単です。

※取り付けブラケットが3個以上の場合は、両端のブラケット間に等間隔で取り付けて下さい。

ブラケットの取り付け位置
ブラケットの取り付け位置

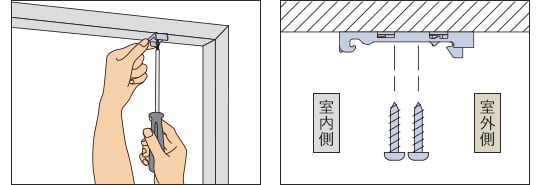

ブラケットの取り付けイメージ
  • 正面付けの場合
    正面付けの場合
  • 天井付けの場合
    天井付けの場合

STEP2 本体の付け外し

本体の取り付け

1.製品本体を両手で持ち、取り付けブラケットのツメにフレームを引っ掛けて下さい。
2.フレームを矢印の方向にもって行き、「カチッ」と音がするまで押し上げて下さい。
※すべての取り付けブラケットに確実に固定されていることを必ず確認して下さい。

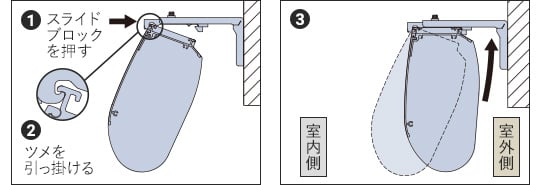

  • 正面付けの場合
    正面付けの場合

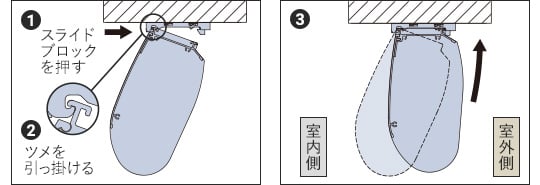

  • 天井付けの場合
    天井付けの場合

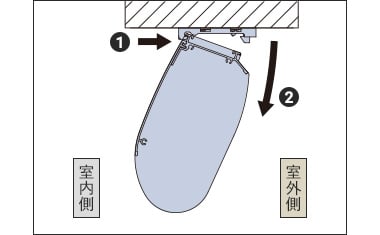

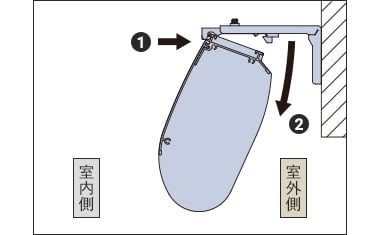

本体の取り外し

1.製品本体を支えた状態で、取付けブラケットのスライドブロックを指で押し込みます。
2.その状態のままフレームを矢印の方向に引き、取り付けブラケットのツメからフレームを外して下さい。

  • 正面付けの場合
    正面付けの場合
  • 天井付けの場合
    天井付けの場合
