ルーバー式玄関網戸 取付方法 外枠の組立て

ルーバー式玄関網戸 取付方法
外枠の組立て

STEP2 外枠の組立て

使用パーツ
・上レール枠(ストッパー組込済みのもの)
・下枠(ストッパー組込済みのもの)
・上アングル枠:1・縦枠:2枚
・組立ビス(ナベ頭4×25):12本

組み立ての図

STEP2ですること
STEP1で準備した上レール枠、下枠に縦枠をビス留めし「ロ型」に組み立てます。

下枠と縦枠1枚を最初にビス留めすると組立てやすいです。
1.下枠に縦枠1枚をビス留めします。
2.上レール枠をビス留めします。
3.さらに上アングル枠をビス留めします。
4.残りの縦枠をそれぞれにビス留めします。
外枠の完成!

↓↓詳しい組立て方↓↓

下枠に縦枠1枚をビス留めする

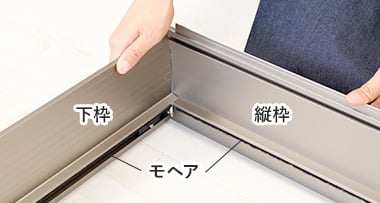

モヘアが内側になるよう、「下枠」に「縦枠1枚」を、
組立ビス2本で取付けます。
※モヘアとは、黒い短い毛束の部分のことです。
網戸開閉時の防音、隙間からの虫・
ホコリ等の侵入を防ぎます。

内側から見た場合

内側から見た場合
内側から見た場合

外側から見た場合

外側から見た場合

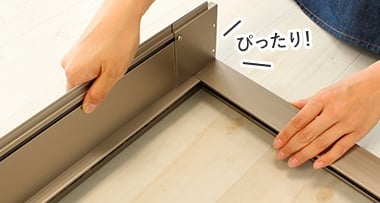

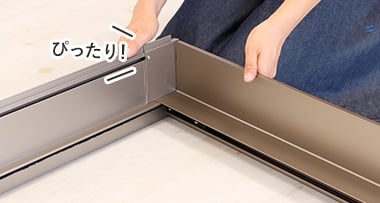

ビス穴を合わせるように、下枠と縦枠1枚を合わせます。

外側から見た場合

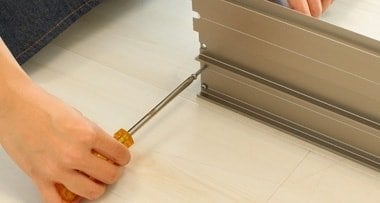

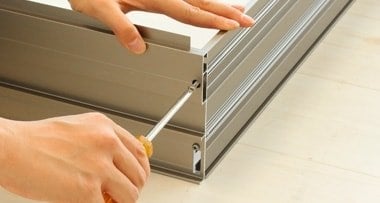

少し力が必要なので、電動ドライバーがあると便利!

上レール枠をビス留めする

「上レール枠」をモヘアが内側になるように、
「縦枠」に組立ビス2本で取付けます。

内側から見た場合

内側から見た場合

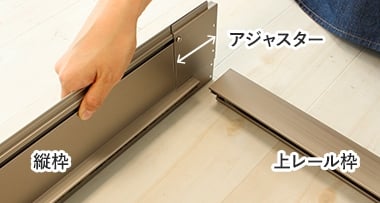

縦枠のアジャスターがある方に取り付けます。

内側から見た場合

外側から見た場合

外側から見た場合
外側から見た場合

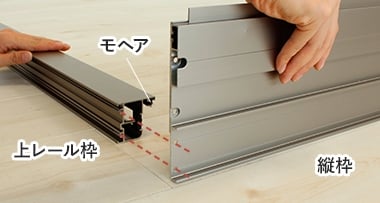

モヘアの向きとビス穴を合わせるように組み合わせ、
ビス2本で固定します。

上アングル枠をビス留めする

「上アングル枠」を「縦枠」
に組立ビス2本で取付けます。

内側から見た場合

内側から見た場合

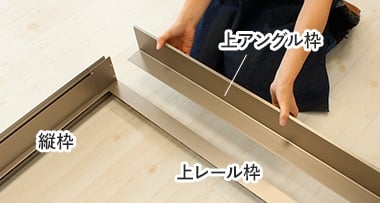

上アングル枠を上レール枠に載せるように組合わせます。

内側から見た場合

外側から見た場合

外側から見た場合

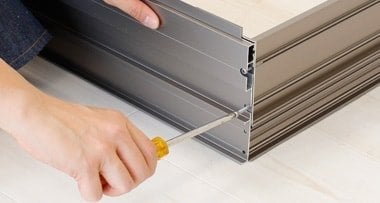

ビス穴を合わせ、ビス2本で固定します。

外側から見た場合

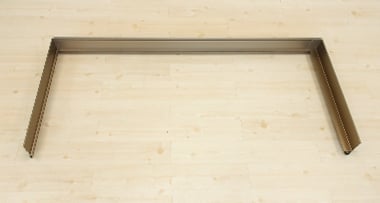

コの字型になりました!

残りの縦枠をビス留めする

残りの「縦枠」を組立ビスで取付けて、
ロ型に組み立てます。

内側から見た場合

内側から見た場合

残りの縦枠を、上レール枠、上アングル枠、下枠それぞれにビス止めします。(組立ビス2本ずつ)

内側から見た場合

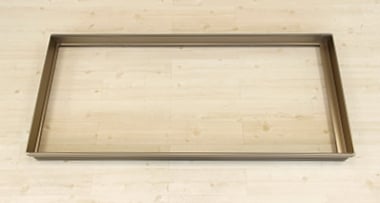

ロ型になりました!外枠完成!

外枠の仕上がり幅について

外枠の仕上がり幅について

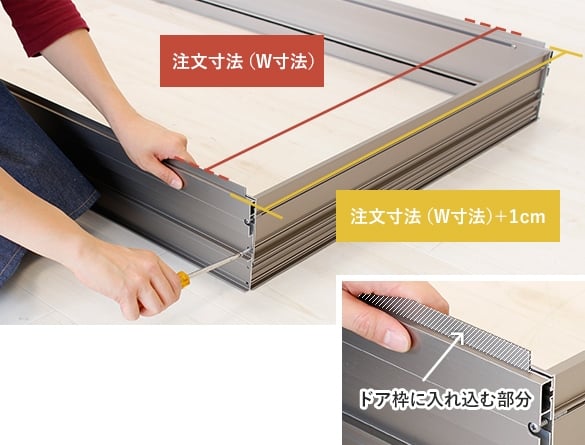

ロ型に組立てた外枠の全体幅は、注文寸法(W寸法)+1cm になります。

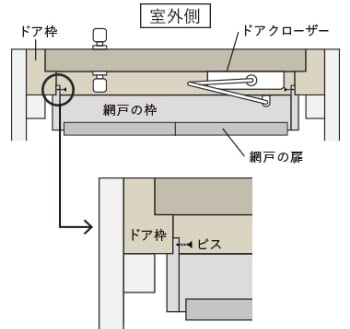

ドア枠内に入れ込んでビス固定する部分の幅が、注文寸法(W寸法)になります。両サイド5mmずつの凸部でドア枠に引っかかるように止まる仕様になっています。(タイプBでご注文頂いた場合も同様の仕様です。)

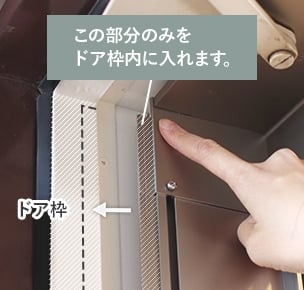

ドアの枠内に入れます
室内側
