ルーバー式玄関網戸 取付方法 網戸本体の取付け

ルーバー式玄関網戸 取付方法
網戸本体の取付け

STEP4 網戸本体の取付け

網戸本体をはめ込む

網戸本体をはめ込む1
網戸本体をはめ込む2

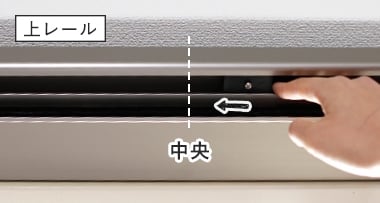

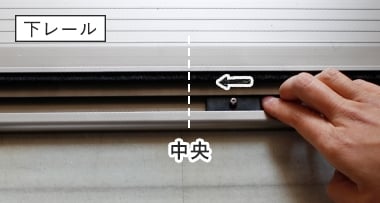

上下レール内のストッパー(大)を、
中央にスライドさせます。

網戸本体をはめ込む3

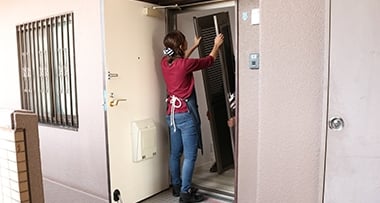

室内側から、本体をV字に折り曲げた状態で傾けます。
(重量があるので安全のため2人での作業がお勧めです。)

網戸本体をはめ込む4

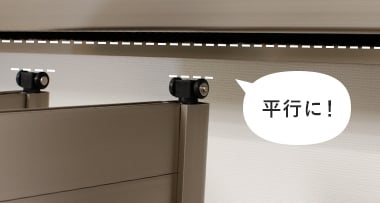

上部の吊り戸車を、レールと平行になるように合わせ、

網戸本体をはめ込む5

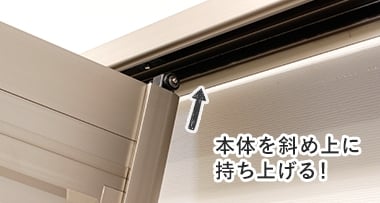

本体を持ち上げ、レールに挿入します。

網戸本体をはめ込む6

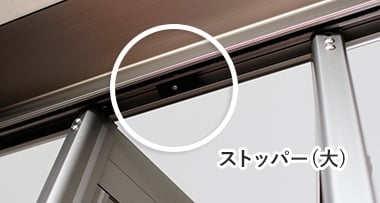

※ストッパー(大)が戸車の間になるようレールに挿入しましょう。

網戸本体をはめ込む7

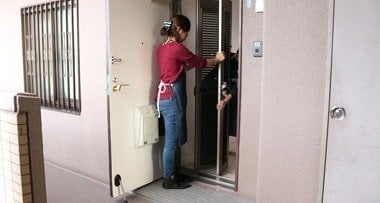

次に、本体を押し上げながら、下部をレールに建て込みます。

網戸本体をはめ込む8

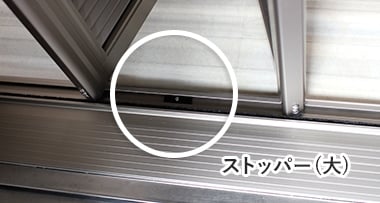

※ストッパー(大)が戸車の間になるようレールに挿入しましょう。

本体下部がレールに
入りにくい時は

本体下部がレールに入りにくい時は
本体下部がレールに入りにくい時は

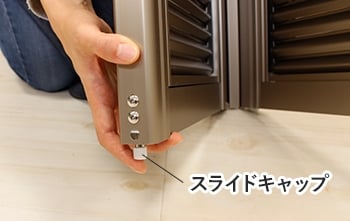

下部のスライドキャップを指で押し上げながら、
レールにはめ込んで下さい。

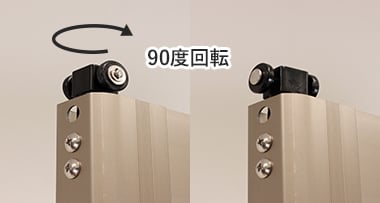

吊り戸車を回転させる

上部レール内の吊り戸車を90度回転させます。

吊り戸車を回転させる

本体を上へ押し上げながら、上レール内の吊り戸車を90度回転させ、本体を吊り込みます。

吊り戸車を回転させる

レール内の吊り戸車の動き

上下のストッパー(大)を吊り元に固定します。

吊り元に固定します
吊り元に固定します

網戸本体と上下のストッパー(大)を吊り元側に寄せ、

吊り元に固定します
吊り元に固定します

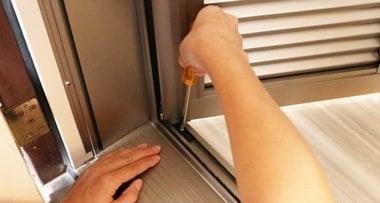

ストッパー(大)のビスを締めて固定します。
※先に固定されているストッパー(小)と、
ストッパー(大)で吊り元側の戸車が固定されます。

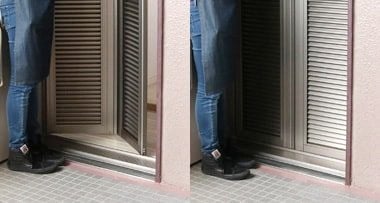

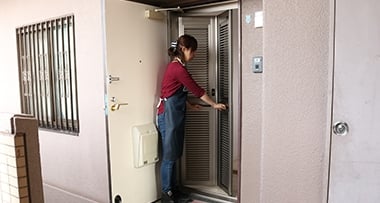

最終確認

動かしてみて、スムーズに
開閉できるかどうか確認します。

最終確認
最終確認

網戸を閉じきる時に必要以上に力が必要な場合や、
しっかり閉まらない場合は、本体を調整します。
本体上下のローラーの出幅を変えることで、
網戸の開閉具合を調整できます。
網戸をスムーズに開閉できる
出幅に微調整してください。

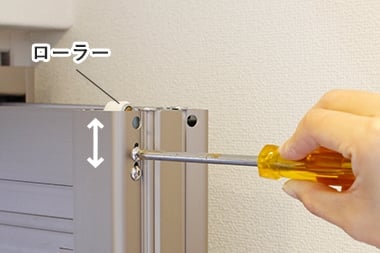

調整方法

調整方法

上下2つのビスを緩め、ビスの頭部をドライバーで押し上げる(または押し下げる)と、ローラーの出幅を調整できます。ドア上部、下部両方のローラーが調整可能です。

例えば、開閉時に必要以上に力が必要な場合は、上下のローラーの出幅を小さくします。
※ローラーの出幅を大きくしすぎると、ドアが固くなり開かなくなる事がありますのでご注意ください。徐々に微調整することをお勧めします。

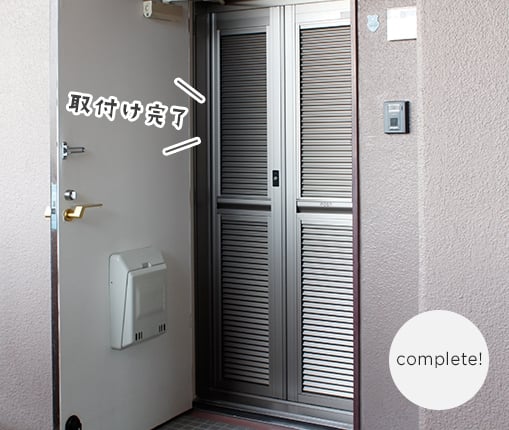

完成
