東京ブラインド ウッドブラインド ベネチア50採寸・取付方法

採寸方法

本体

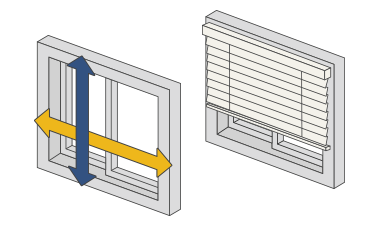

  • 窓枠の外側に取り付ける場合正面付け

    正面付け

    製品サイズは、幅・高さともに窓枠の外側寸法をそのまま、もしくはそれ以上の寸法をご指定ください。

  • 窓枠の内側に取り付ける場合天井付け

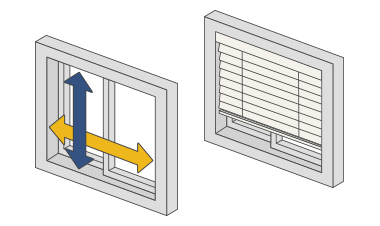

    天井付け

    製品サイズは、幅・高さともに窓枠の内側寸法から10mmほど引いてご指定ください。
    (クラシックタイプは高さマイナス15mm)

本体寸法についてのご注意

製品サイズは10mm単位でオーダーをお受けしますが、製品高さ寸法は最大20mm程度の誤差が生じる場合がございますので、あらかじめご了承ください。(枠内にお取付の場合、下げ切った時にブラインドが下枠に触れることがあります。

取付方法

クラシックタイプ

STEP1 取付けブラケットの取付け

  • 正面付けの場合
    正面付けの場合

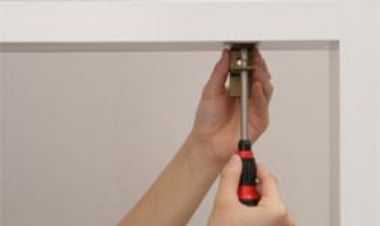

  • 天井付けの場合
    天井付けの場合

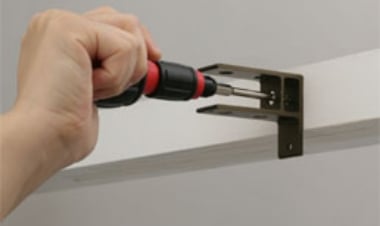

取付ブラケットを製品の両端部から約90mmの位置にしるしをつけ、木ビス(大)で留めます。
取付ブラケットが3個の場合は等間隔になるように取り付けて下さい。
正面付けの場合はブラケットが水平になるように取り付けてください。

STEP2 製品の取付け

  • 左右の位置決め

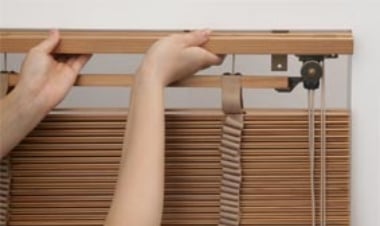

    ヘッドレールを手で支えた状態で、取り付けた個々のブラケットにヘッドレールを差し込みます。
    ヘッドレールをブラケットに差し込んだ状態で左右の位置決めをします。

  • ヘッドレールを固定

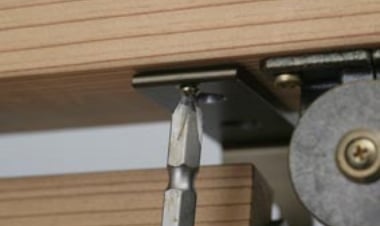

    取付位置が決まったら、ブラケットの下面の小穴からヘッドレール用固定用木ビス(小)でヘッドレールを固定します。

※ヘッドレールが確実にブラケットに
止まっていることを確認してください。
確実に固定されていないと
製品が落下する恐れがあります。

STEP3 バランスの取付け

※バランスはオプションでの販売になります。

  • バランス受けをビス止め

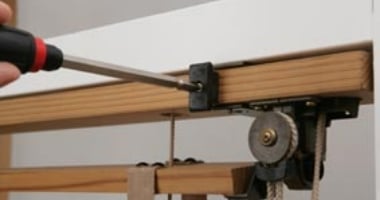

  • ヘッドレールの両端から約150mmの所に、バランス受けをビス止めします。バランス受けが3つ以上になる場合は、等間隔になるよう取り付けてください。

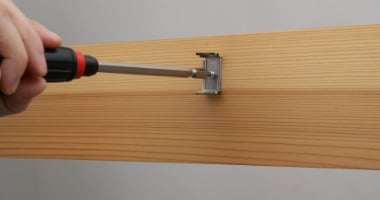

  • バランスの裏面、クリップをビスで固定します。その際に先ほどビス止めしたバランス受けと噛み合う位置にクリップを固定してください。

    ※バランスの上端から25mm程度の位置のビス止めが標準ですが、バランスにより上下にずらしてください。

  • クリップをビスで固定

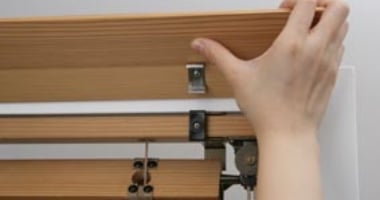

  • バランス受けにクリップがかっちりはまるよう、上から押さえて取付けます。

    ※バランスが確実に固定されているか確認してください。確実に固定されていないと落下する恐れがあります。

ギアタイプ

STEP1 取付けブラケットの取付け

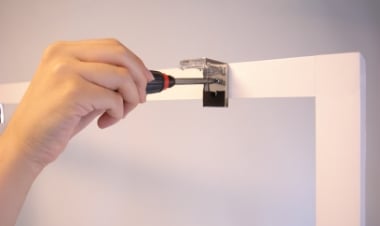

  • 正面付けの場合
    正面付けの場合

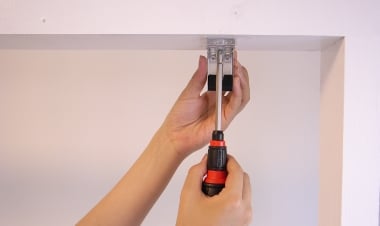

  • 天井付けの場合
    天井付けの場合

取付ブラケットを製品の両端部から約90mmの位置にビスで止めます。
取付ブラケットが3個以上の場合は、等間隔になるよう取り付けてください。
正面付けの場合はブラケットが水平になるように取り付けてください。

STEP2 製品の取付け

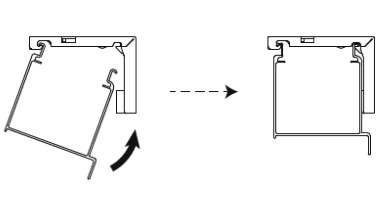

  • ヘッドボックスを個々のブラケットのツメに引っかけた状態で、左右の位置を調整することが可能です。取付位置が決まったら、図の通り手前から奥へカチッと音がするまで押し上げてください。

    ※ヘッドボックスが確実にブラケットに取付けられていることを確認してください。確実に固定されていないと製品が落下する恐れがあります。

STEP3 バランスの取付け

※バランスはオプションでの販売になります。

  • バランスブラケットをビス止め
  • ヘッドボックスの両端から約150mmの所に、バランスブラケットをビス止めします。バランスブラケットが3つ以上になる場合には、等間隔になるように取り付けてください。
    次に、ヘッドボックスに取り付けたバランスブラケットの位置と合うように、バランスの裏面にバランスホルダーをビス止めします。

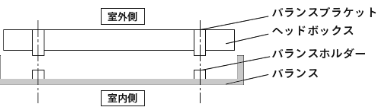

  • 取付ブラケットとバランスホルダー
  • 【位置の合わせ方】
    高さ及び横方向の位置を合わせます。
    高さ方向:図のように取付ブラケットとバランスホルダーの位置を上端に合わせます。
    幅方向:バランスブラケットとバランスホルダーの中心を合わせます。

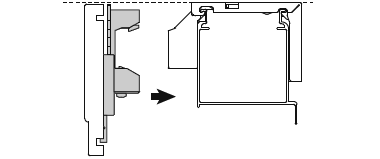

  • バランスホルダーのツメを押し込む

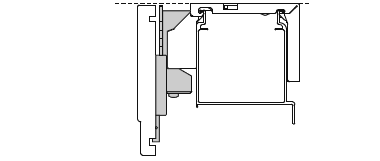

  • バランスホルダーのツメをバランスブラケットにカチッと音がするまで押し込み、しっかり固定されていることを確認してください。

※バランス取付け後、手で揺らしてみて
確実に取付けられていることを確認してください。
確実に固定されていないとバランスが落下し、
思わぬけがをする恐れがあります。

バランスの調整方法

  • 上下方向への調整

    バランスを手で上に押し上げると、カチッと音がするごとに5mmずつ上げられます。

  • 前後方向への調整

    調整用ビスを緩め、バランス前後の位置を決め、ビスを絞めて固定します。
    ※製品の設置状況によっては調整できない場合があります。
